Исполнительная съемка колонн
При плановой исполнительной съемке колонн определяют отклонения оси колонны от продольной и поперечной осей здания. Отклонения колонны определяют методом бокового нивелирования (рис. 138).

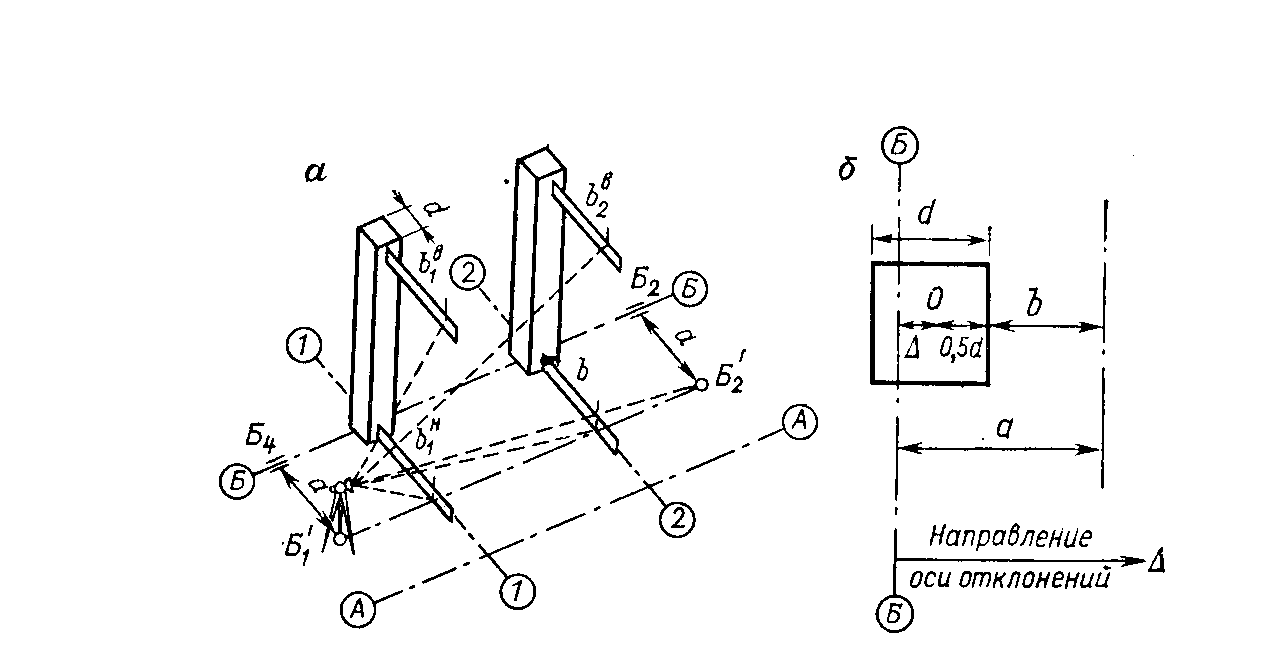

Рисунок 138 - Плановая исполнительная съемка колонн:
а - схема бокового нивелирования ; б- исполнительный чертеж.
На рис. 138,б видно, что отклонение центра колонны О от разбивочной оси Б - Б в нижнем сечении по оси 1-1 равно:
где d -толщина колонны;
- отсчет по рейке на оси 1-1 в нижнем сечении.
Отклонения в верхнем сечении вычисляют аналогично, но по отсчету.
Для контроля и повышения точности измерений толщину колонны измеряют по двум противоположным граням, а отсчеты по рейкам берут по черной и красной сторонам рейки. За окончательное значение принимают среднее. Аналогично производят съемку вдоль поперечных осей и определяют отклонения колонн от этих осей.
Для контроля правильности выполнения съемки измеряют расстояния между колоннами и сравнивают их с аналогичными расстояниями по результатам съемки. Работу завершают составлением схемы исполнительной съемки, на которой показывают оси здания, колонны и их отклонения в верхнем и нижнем сечениях от продольных и поперечных осей.
При высотной исполнительной съемке определяют отклонения опорных поверхностей колонны от проектного значения. Отметки опорных поверхностей - верхней поверхности колонны или консоли - определяют геометрическим нивелированием.
На рис. 139 показана схема определения отметки верхней поверхности консоли. При этом заднюю рейку 3 устанавливают на строительный репер Rp 1, а переднюю рейку 2 подвешивают с помощью кронштейна 1 нулевым делением вверх на консоль колонны. При обработке вычисляют горизонт прибора:
и отметку консоли
где - отметка строительного репера.
Рисунок 139 - Схема высотной исполнительной съемки колонн |
Рисунок 140 - Схема исполнительной съемки панели |
При вычислениях отметок по отсчетам красных сторон реек необходимо учитывать разность нулей реек.
Обычно съемку на одном участке монтажного горизонта проводят при одной установке нивелира. Для контроля в начале и конце измерений берут отсчеты по рейкам, установленным на двух строительных реперах. Отклонения колонн по высоте вычисляют по формуле:
где - проектная отметка опорной поверхности колонн.
Результаты высотной съемки выписывают на схему исполнительной съемки. Обычно схемы плановой и высотной съемок совмещают на одном чертеже.
1.4.3.5.3. Монтаж и выверка панелей, исполнительная съемка панелей
При детальной разбивке на перекрытия монтажного горизонта обычно наносят на определенном расстоянии от разбивочных осей установочные риски 7 (рис. 141). При монтаже к установочным рискам прикладывают упоры 8 соответствующей толщины и боковую грань панели монтируют по эти упорам.
Рисунок 141 – Схема выверки панели
Продольные перемещения панели регулируют по торцевой грани упора, совмещенной с поперечной установочной риской 6. Если навесная панель соприкасается с колонной, то установочные риски 1 совмещают с гранью колонны.
При выверке высотное положение панели определяют по высотным маякам на перекрытиях, совмещая с ними высотные установочные риски 2 на панели. Выверку панели в верхнем сечении выполняют с помощью рейки-отвеса 4. Для этого верх панели перемещают перпендикулярно плоскости чертежа до совмещения нити 5 отвеса с чертой 3 рейки. Направление взгляда при этом должно быть параллельно боковой поверхности панели.
Исполнительная съемка панелей здания
При плановой исполнительной съемке определяют отклонение оси панели от продольной разбивочной оси Б-Б в нижнем сечении в двух точках по краям панели (рис. 142.).
Рисунок 142 – Схема исполнительной съемки панели
Для этого металлической линейкой с миллиметровыми делениями измеряют толщину панели d и расстояние b от боковой поверхности панели до установочных рисок на перекрытиях , а отклонения вычисляют по формуле:
,
где а - известное расстояние от разбивочной оси до установочной риски.
Аналогичным образом определяют отклонения торцевых граней панели от поперечных осей. На рис. 4 показана схема определения отклонения торцевой грани от оси 2-2. Положение верха панели характеризуют наклономего боковой поверхности. Для этого в середине панели подвешивают отвес и с помощью линейки измеряют величину наклона.
При высотной исполнительной съемке геометрическим нивелированием определяют отметки определенных точек панели, сравнивают их с проектными отметками и вычисляют отклонения. По результатам составляют схему исполнительной съемки панелей.
