2.1.8. Геодезические работы при гидротехнических изысканиях

2.1.8.1. Гидротехнические сооружения

Гидротехнические сооружения предназначаются для использования водных ресурсов с целью решения ряда народнохозяйственных задач. Наиболее важными из них являются:

  • использование энергии рек в гидроэлектростанциях;

  • решение транспортных проблем путем возведения судоходных и лесосплавных магистральных каналов и шлюзов;

  • гидромелиорация земель - орошение и осушение;

  • водоснабжение городов и промышленно-транспортных объектов путем строительства водозаборов, водоводов, водных каналов.

Совокупность гидротехнических сооружений для совместного решения комплексных задач называют гидроузлом. Составными частями крупного гидроузла являются: плотина железобетонная с водосливом и глухая земляная; гидроэлектростанция (ГЭС); сооружения для прохода судов (аванпорт, шлюзы или судоподъемники, судоходные каналы); сооружения для пропуска рыбы (рыбоподъемники, ступенчатые рыбоходы); водохранилище с водозаборами и магистральными каналами для орошения земель и водоснабжения (рис. 225).

По возможности гидроузел используют как мостовой переход, проектируя по нему железную и автомобильную дороги.

Плотина делит реку на две части - верхний и нижний бьефы, образует в верхнем бьефе водохранилище и создает напор Н как разность уровней верхнего и нижнего бьефа. На равнинных реках обычно строят массивные гравитационные плотины прямолинейного типа. На горных реках возводят арочные криволинейные плотины, работающие как система упругих арок, опирающихся на скальные берега.

На рис. 225 показана схема равнинного гидроузла.

Рисунок 225 - Схема равнинного гидроузла:

1 - верхний бьеф; 2 - нижний бьеф; 3 - аванпорт; 4 - судоходный шлюз; 5 - нижний подходный канал; 6 - земляная плотина; 7 - бетонная водосливная плотина; 8 - здание ГЭС; 9 - турбина и генератор

Напор ГЭС на равнинных реках обычно не превышает 25 - 30 м. Однако и при этом напоре образуются крупные водохранилища, затопляющие большие площади ценных земель. Чтобы избежать этого, мощные ГЭС строят на горных реках, создавая напор в 200 - 300 м (Нурекская, Ингурская, Чиркейская и др.).

Как и все сложные сооружения, крупные гидротехнические объекты проектируются в две стадии: технический проект и рабочие чертежи, при этом важнейшая роль принадлежит вне стадийному этапу - технико-экономическому обоснованию проекта.

Крупные гидротехнические сооружения в значительной степени изменяют сложившийся водный баланс в природе. Так, строительство каскадов гидроузлов на реках и образование небольших водохранилищ нарушают режим речного стока и приводят к обмелению внутренних морей и озер, а также к нарушению естественного нереста рыбы. Затопление водохранилищами сельскохозяйственных и лесных угодий, необходимость строительства берегоукрепительных и защитных сооружений весьма дороги для народного хозяйства и должны быть тщательно и всесторонне исследованы в технико-экономическом обосновании и выбраны такие варианты проекта, которые вносили бы минимальные изменения в сложившееся равновесие в природе.

Проекты по гидромелиорации, как правило, охватывают большие территории и также требуют всестороннего и весьма тщательного изучения. Так, например, осушение значительных площадей в верховьях Днепра и Десны привели к резкому уменьшению их водного расхода, что наносит большой ущерб хозяйству и природе Украины.

Проектирование гидротехнических сооружений требует детального изображения рельефа местности с повышенной точностью. Поэтому используемые для этих целей крупномасштабные топографические карты снимаются с сечением рельефа через 0,5 - 1 м. При составлении продольного профиля больших рек, падение на 1 км которых часто достигает 5 - 10 см, требуется проложение вдоль них ходов нивелирования 1 - II классов.

При вынесении проектов гидротехнических сооружений в натуру требуется строгое соблюдение проектных высот и уклонов объектов, расположенных на значительной территории и связанных между собой и с водотоками гидрологическими расчетами. Это вызывает необходимость построения на местности высокого класса нивелирной основы, уравненной в единой абсолютной системе высот.

При проектировании плотин важное значение имеет выбор высоты так называемого нормального подпорного уровня (НПУ) - наивысшего уровня верхнего бьефа, определяющего величину напора и расчетную мощность ГЭС, а также границы контура водохранилища.

Мощность ГЭС выражается известной формулой гидроэнергетики

(1)

где Q - расход воды, проходящей через турбины, ; Н - напор воды на турбинах ГЭС, м;- коэффициент полезного действия турбин.

Годовая выработка электроэнергии ЭГ, (кВтч) определяется по годовому объему стока WГ()

(2)

где 3600 - число секунд в 1 ч.

Из формул (1), (2) видно, что мощность ГЭС и выработка электроэнергии зависят от значения напора Н, величины расхода воды Q и речного стока W. Расход воды Q и сток W имеют значительные сезонные колебания, и для регулирования работы турбин естественный приток дополняется водой из запаса водохранилища, т. е. реальный расход воды, проходящий через турбины, состоит из транзитного расхода реки QТРи слива воды QСЛ, из водохранилища

Q=QТР+ QСЛ, (а)

При равномерном стоке за время t расход (а) можно выразить в виде

(б)

где VСЛ- так называемая сливная призма, полезный объем водохранилища.

Объем сливной призмы VСЛ= VНПУ– VМ, где VНПУ- полный объем водохранилища по высоте НПУ; VМ - объем водохранилища ниже уровня сработки, т. е. ниже высоты водослива или турбинных водоприемников (<мертвый объем>).

С учетом (б) формула (1) перепишется в виде

(3)

Рассмотрим влияние на точность подсчета мощности переменных величин WТР, VСЛ, H. Логарифмируя и дифференцируя выражение (3), получим

(4)

или в средних квадратических отклонениях

(5)

Точность расчета напора Н и сливной призмы VСЛзависит главным образом от топографо-геодезических данных; точность расчета транзитного стока определяется в основном условиями гидрологических наблюдений.

Для расчета технического проекта высоты уровней нижнего и верхнего бьефа обычно определяются от нивелирных знаков на водомерных постах. С учетом кинетических потерь напора в каналах и трубах можно принять, что величина mНне будет превышать 0,5 м и, следовательно, в ГЭС с напором более 50 м влияние mН/Н на мощность не будет превышать 1 %. В низконапорных плотинах это влияние может достигать 2 - 3% и для его уменьшения необходимо более точно определять высоты бьефов и объем водохранилища.

Влияние величины на точность расчета мощности ГЭС зависит от режима речного стока, его изменчивости, вызываемой колебаниями расхода, и определяется из гидрологических наблюдений. Приближенно принимают, что относительная величина этого влияния может достигать 6 %.

Величина зависит от масштаба и точности топографической основы чаши водохранилища, ошибок планиметрирования площадей и подсчета объема водохранилища, а также неточного учета потерь при наполнении водохранилища. При расчетах следует стремиться, чтобы

При этом если объем сливной призмы Vcл, значительно превосходит объем транзитного стока Wтр, то необходимы меры для повышения точности подсчета объема водохранилища и уменьшения .

2.1.8.2. Составление продольного профиля реки

2.1.8.2.1. Общие сведения

Гидрологические изыскания при составлении продольного профиля реки включают:

  • создание планового и высотного обоснования;

  • регистрацию уровня воды (наблюдения на водомерных постах);

  • измерение глубин по гидрометрологическим створам (галсам) промером вертикалей (рис. 226);

  • определение планового положения промерных точек;

  • определение морфологических характеристик и построение профиля живого сечения реки

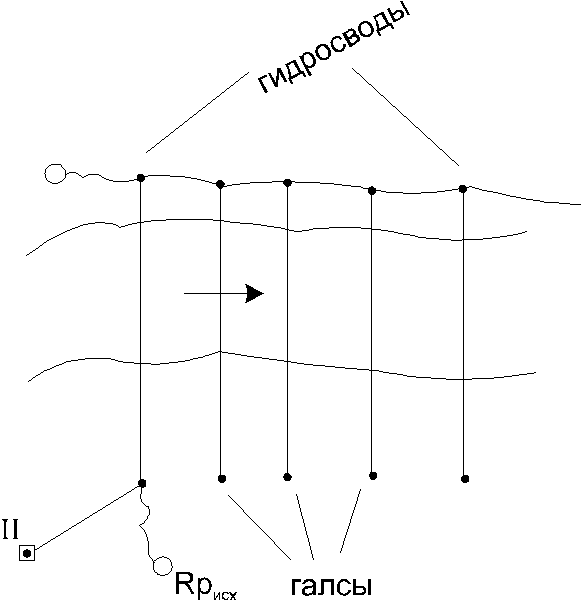

Рисунок 226.

Расстояния между гидростворами от сотен метров до нескольких километров. Между створами разбивают галсы. Частота галсов и промерных точек на галсе зависит от рельефа дна и масштаба съемки. Обычно, интервал между галсами 2,5 мм в масштабе плана.

2.1.8.2.2. Схема способа

Продольный профиль реки представляет собою вертикальный разрез русла по линии динамического потока. Он является основным документом для проектирования по реке каскада ГЭС, регулирования реки с целью улучшения судоходства, лесосплава и др.

Для составления продольного профиля необходимо определить уровни характерных точек водной поверхности на большом протяжении реки. Так как этот уровень непрерывно изменяется, а одновременное нивелирование реки не представляется возможным, то возникает задача приведения высотных измерений, выполненных на отдельных участках в разное время, к одному моменту времени (обычно к самому низкому, меженному уровню).

Для составления продольного профиля по одному из коренных берегов реки (на больших реках по двум) прокладывают магистральный нивелирный ход высокого класса точности (рис. 226). От пунктов этого хода передают высоты на рабочие реперы, расположенные вблизи русла реки, развивая нивелирные ходы более низкого класса. Рабочие реперы используют для непосредственного нивелирования уровней водной поверхности в реке.

2.1.8.2.3 Требования к точности определения уклонов реки.

Точность определения уклона потока можно вывести на основе анализа формулы Шези :

(6)

где - скорость, с - скоростной коэффициент, R - гидравлический радиус, равный отношению площади живого сечениярусла к смоченному периметру р (для больших рек гидравлический радиус равен средней глубине потока), i - уклон потока.

Из формулы (6) следует

Принимая по Н.Н. Павловскому для R>1 скоростной коэффициент

где n - коэффициент шероховатости, и выражая через, где Q- расход воды , получим

(7)

Логарифмируя и принимая для показателя степени предельное значение n =0.050, имеем

,

откуда следует (при независимом определении величин Q, n, R, )

(8)

При весьма тщательных натурных определениях можно принять относительные ошибки mQ/Q=1.5%; mn/n=3%; mR/R=1%; m/=1%.

Тогда по формуле (8) находим

Полученная величина средней квадратической относительной ошибки определения уклона водотока по формуле Шези близка к допускаемой ошибке при вынесении в натуру проектных уклонов самотечных трубопроводов и открытых лотков (mi=0.1i).

При определении уклонов реки из нивелирования i=h/L, где h-превышение между точками (“падение реки”) и L- расстояние между ними.

Пренебрегая по малости влиянием ошибки измерения расстояния, можем представить

mi/i= mh/h, (9)

где mh/h- относительная ошибка нивелирования реки (примем mh/h=0.036 ,т.е. в два раза меньше требуемой точности определения уклона, тогда mh=0.036h ).
