1.2.5.Составление проекта вертикальной планировки
Естественный рельеф местности обычно не удовлетворяет требованиям движения транспорта а также требованиям благоустройства застроенных территорий:
уклоны на запроектированных проездах могут превышать допустимые для нужных категорий дорог;
если рельеф горизонтальный, то затрудняется отвод наземных вод.
Поэтому, параллельно с горизонтальной планировкой города составляют проект вертикальной планировки, предусматривающий искусственное изменение рельефа с целью приспособления его к застройке.
Обычно, планировку выполняют таким образом, чтобы:
атмосферные воды имели по возможности свободный сток из кварталов на городские улицы и далее по ним в ближайшие водоемы или водостоки;
проектные уклоны на проездах удовлетворяли требованиям движения транспорта.
Чертеж с нанесенными на нем проектом вертикальной планировки называют схемой вертикальной планировки.
Составляют схему в масштабе 1:5000-1:10000 с высотой сечения рельефа h= 1-2 м. На схеме показывают красные линии застройки, проектные отметки планировки в характерных местах, проектируемые улицы, направление стока воды, уклоны, расстояния до точек перегиба рельефа, фактические горизонтали, проектные отметки и отметки существующего рельефа, точки перегиба продольного профиля (рис. 75).
Утвержденная схема вертикальной планировки служит обязательным документом для всех ведомств, выполняющих застройку.
На основании схемы вертикальной планировки составляют технический проект в масштабе 1:1000 - 1:500. Кроме данных, указанных на схеме вертикальной планировки, на проект выписывают отметки "чистого пола" и изображают рельеф местности в виде проектных горизонталей. Наличие технического проекта дает возможность правильно заложить фундаменты зданий, трубопроводы и кабельную сеть при еще неосуществленной вертикальной планировки площадки.

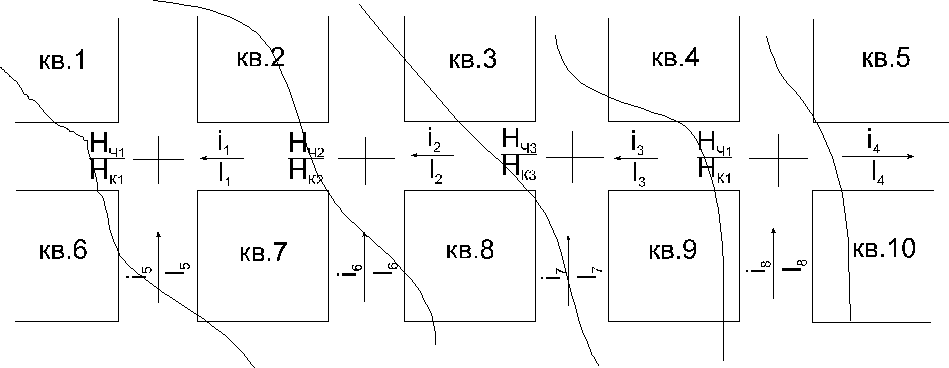

Рисунок 75 – Фрагмент проекта вертикальной планировки
1.2.6. Проектирование площадки с соблюдением баланса земляных работ

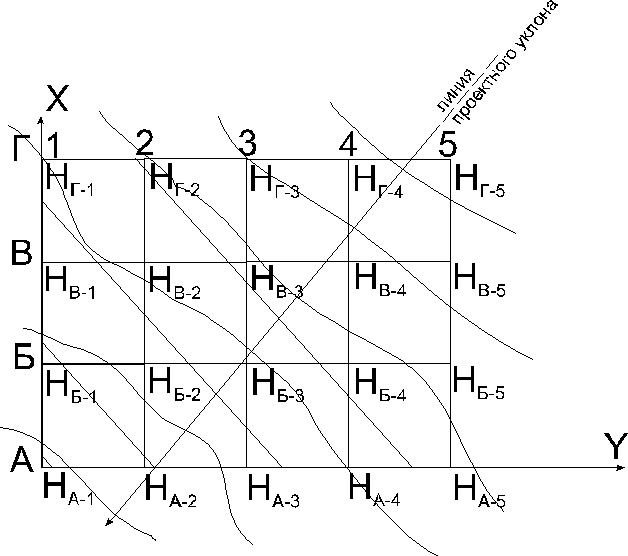

Рисунок 76 – Проект вертикальной планировки площадки
Порядок выполнения (рис. 76):
1. На проектируемом под застройку участке топографической карты разбивают сетку квадратов с длиной стороны 20м.
2. Интерполированием определяют черные отметки вершин квадрата и записывают в нижний правый угол.
3. Вычисляют проектную отметку центра тяжести по формуле:
где H(1) , H(2) , H(3) , H(4) - отметки вершин квадратов, относящиеся соответственно к одному, двум, трем и четырем квадратам;
n - число квадратов.
Отметку центра тяжести можно вычислить и по другой формуле :
где hу(1), hу(2), hу(3), hу(4) - условные превышения, общие для одного, двух, трех и четырех квадратов.
H min- условная наименьшая из фактических отметок вершин квадратов.
hу(i) =H(i) -Hmin.
4. Для построения проектных горизонталей и определения высотных проектных отметок вершин квадратов через центр тяжести проводят прямую линию, параллельную горизонталям местности. Линия, перпендикулярная к ней, будет указывать направление проектного уклона (рис. 77). Величина проектного уклона и высота сечения проектных горизонталей задаются в проекте.
5. Определяем на линии проектного уклона местоположение проектных горизонталей.
Возможно два варианта :
а) Hц.т. кратная h :
Рисунок 77.
б) Hц.т. не кратная h :
Рисунок 78.
Hmax и Hmin - отметки ближайших к центру тяжести проектных горизонталей с заданной высотой сечения рельефа (рис. 78):
Hmax =204.40 м; Hmin =204.20 м; Hц.т. =204.27 м.
6. Откладываем расстояния а, в и с от центра тяжести по линии уклона и проводим через полученные точки проектные горизонтали.
7. Вычисляем проектные отметки каждой вершины квадрата :
a - сторона сетки;
l - удаление вершины квадрата от младшей горизонтали, имеющей отметку Hmin;
h - высота сечения проектных горизонталей ( 0.2)
h1 - превышение между известной горизонталью и кратной отметкой;
l и n определяются графически с плана.
8. Вычисляют рабочие отметки вершин квадратов для построения линии нулевых работ и подсчета объемов насыпей и выемки:
Нi- проектные (красные) отметки;
Нi’- фактические (черные) отметки.
Рабочие отметки выписывают в левый верхний угол.
9. Определяют положение линии нулевых работ.
Возможно 2 способа: аналитический и графический.
а) аналитический (рис. 79):
Рисунок 79.
где a- длина стороны квадрата;
h1, h2 - абсолютные значения рабочих отметок двух соседних вершин квадратов.
Точки нулевых работ находят только на тех сторонах, концы которых имеют рабочие отметки разных знаков.
б) графический (рис. 80)
Рисунок 80.
Откладываем от сторон квадрата в одном и том же масштабе h1,h2. Соединяем точки 1',2'.
Точка пересечения отрезков 1-2 и 1'-2' дает точку нулевых работ.
