4. Способы проектирования трассы тоннеля
Применяют два способа проектирования трассы: геометрический и аналитический.
Геометрический способ
При геометрическом способе ось тоннеля трассируется непосредственно на поверхности земли.
Измеренные углы и линии вынесенной и закрепленной в натуре оси тоннеля принимают за основу при перенесении оси под землей. Поэтому ошибки геодезических измерений оказывают влияния на точность проектирования.
Способ применим при сравнительно несложных топографических условиях и при отсутствии застройки.
Аналитический способ
Аналитический способ применяют при проектировании метрополитенов и тоннелей в сложных топографических условиях.
Сущность способа заключается в следующем:
1) Трассу наносят на план масштаба 1:2000 или более мелкого масштаба.
2) Графически определяют координаты вершин углов поворота.
3) Решая обратные геодезические задачи, вычисляют азимуты трассы и расстояния между вершинами поворотов. Углы вычисляют до 0.1, а расстояние до мм.
4) По азимутам отдельных участков определяют углы попорота и задаваясь длинной радиусов круговых кривых вычисляют до мм длины кривых и линий тангенсов.
5) Эти величины принимаются за основу для дальнейшего проектирования и вынесения оси тоннеля в процессе строительства.
Ошибки графического определения координат могут вызвать небольшое смешение трассы по отношению к ситуации, но все точки поворота трассы будут между собой строго математически согласованы. То есть, на точность проектных расчетов будут влиять только ошибки округлений при определении основных элементов трассы.
3.4.1. Основные элементы трассы в плане и профиле
В плане трасса состоит из прямых отрезков и круговых кривых. Такая запроектированная трасса тоннеля в плане носит название разбивочной оси трассы.
Для более плавного перехода с прямого участка на кривую между ними вписывается переходная кривая переменного радиуса. В результате вписывания переходных кривых круговая кривая смещается к центру кривизны на величину сдвижки р и радиус смещенной круговой кривой равен R-р.
Ось трассы, включающая прямые отрезки, переходные и смещенные круговые кривые, называется осью пути.
Для уравнивания действия центробежной силы на кривых внешний рельс возвышают по отношению внутреннему на величину h, которую для круговой кривой подсчитывают по формуле:
h=12,5*
v - средняя скорость движения поездов, км/ч
R - радиус кривой, в м.

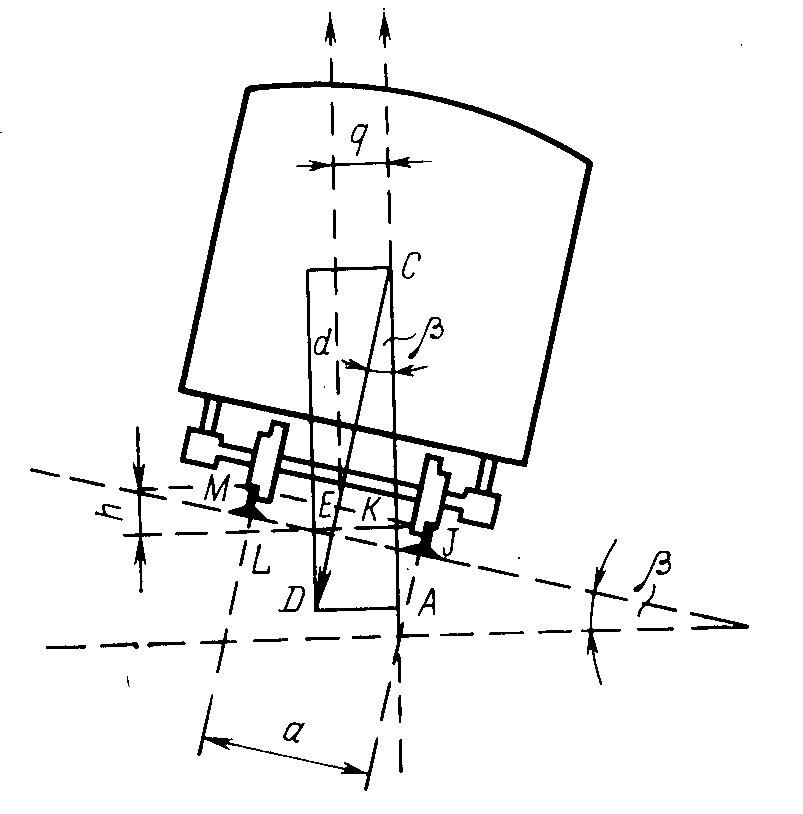

В результате этого возвышения центр вагона смещается на величину q (рис.1)
Рисунок 1 – Смещение оси туннеля на кривых
Из подобных треугольников MLK и CLD можно написать:
LM/ED = MK/CE
Учитывая, что ED очень мало отличается от величины q можно записать:
;
d - высота центра вагона над головками рельсов,
а - расстояние между осями рельсов (для нормальной колеи а= 1524 мм.)
Следовательно, ось тоннеля необходимо сместить в сторону круговой кривой от оси пути на величину q .Тогда радиус кривой по оси тоннеля будет
Таким образом, на участках круговых кривых в проектных чертежах дается три оси трассы:
1. Разбивочная ось с запроектированным радиусом R;
2. Ось пути с радиусом R-p;
3. Ось тоннеля с радиусом R-(p+q).
Тоннели метрополитенов строят преимущественно однопутными. Для движения поездов в прямом и обратном направлениях сооружают два параллельных тоннеля с расстояниями между осями D=25.4м.
Если двигаться между тоннелями по ходу возрастания пикетажа, то тоннель расположенный слева, называют левым, а справа - правым. Нулевые пикеты на правом и левом тоннелях располагают так, чтобы линия, их соединяющая была перпендикулярна к оси трассы (рис. 2).
Рисунок 2 – Расположение пикетажа на кривых двухпутного туннеля
На кривых участках длина и радиус круговых кривых неправом и левом путях проектируется одинаковыми. При таком положении на правом (внутреннем) пути укладывается меньшее количество пикетов, чем на внешнем. Вследствие этого на прямом участке за кривой, одноименные пикеты левого и правого пути не будут находиться на одном перпендикуляре к оси пути (например, ПК 5’ и ГК 5).
Это вызывает неудобства при строительстве и эксплуатации. Поэтому прибегают к введению неправильных пикетов, длины которых могут быть больше или меньше 100 м.
Так как длины круговых кривых в левом и правом тоннелях одинаковы, то отклонение длины неправильного пикета от 100 м определяется величиной а=а1+а2, где а1=а2.
Рассмотрим прямоугольный треугольник АОЛОП.
В нем А*ОП=Д (расстояние между путями),а а1=О*А, тогда:
Величины а вводят или в последний пикет левого пути, или в последние пикеты левого и правого пути равными частями, но с разными знаками.
3.4.2. Расчет координат пикетов трассы
Для вынесения проекта тоннеля в натуру необходимо знать координаты всех пикетов трассы и точек кривых.
На прямых участках приращение координат между пикетами вычисляют по известным формулам
; Y = d*sini
d -проектное расстояние между пикетами (100м);
i -дирекционный угол прямых участков, определяемый через углы поворота трассы:
i+1=i+Qпр=i-Qл;
Qпр и QЛ -соответственно угол поворота трассы вправо и влево.
С использованием этих формул вычисляют координаты НКК, ВУ, ККК.
Координаты пикетов, расположенных на кривой, вычисляют двумя независимыми путями:
1) через центральные углы и длины радиусов от координат центра кривой.
2) по стягивающим хордам и углам между ними.
