1.4.3.5.1. Контроль геометрических параметров сборных конструкций

При подготовке к монтажу производят контроль геометрических параметров сборных конструкций и их разметку.

Для плоских элементов измеряют длину, ширину, диагонали и толщину детали. При измерениях используют стальные компарированные рулетки с миллиметровыми делениями. Для фиксации граней применяют уголковые фиксаторы (рис. 134, а). Погрешности измерений не должны превышать 0.2 допуска на отклонение конструкции от проектного размера. Результаты измерений сравнивают с проектными размерами и вычисляют отклонения.

Отклонения сборного элемента от прямоугольной формы характеризуют разностью его диагоналей. При определении отклонений поверхности от плоскости используют специальные шаблоны. Шаблон прикладывают к проверяемой поверхности и линейкой измеряют зазоры между рабочей поверхностью шаблона и поверхностью конструкции (рис. 134, в).

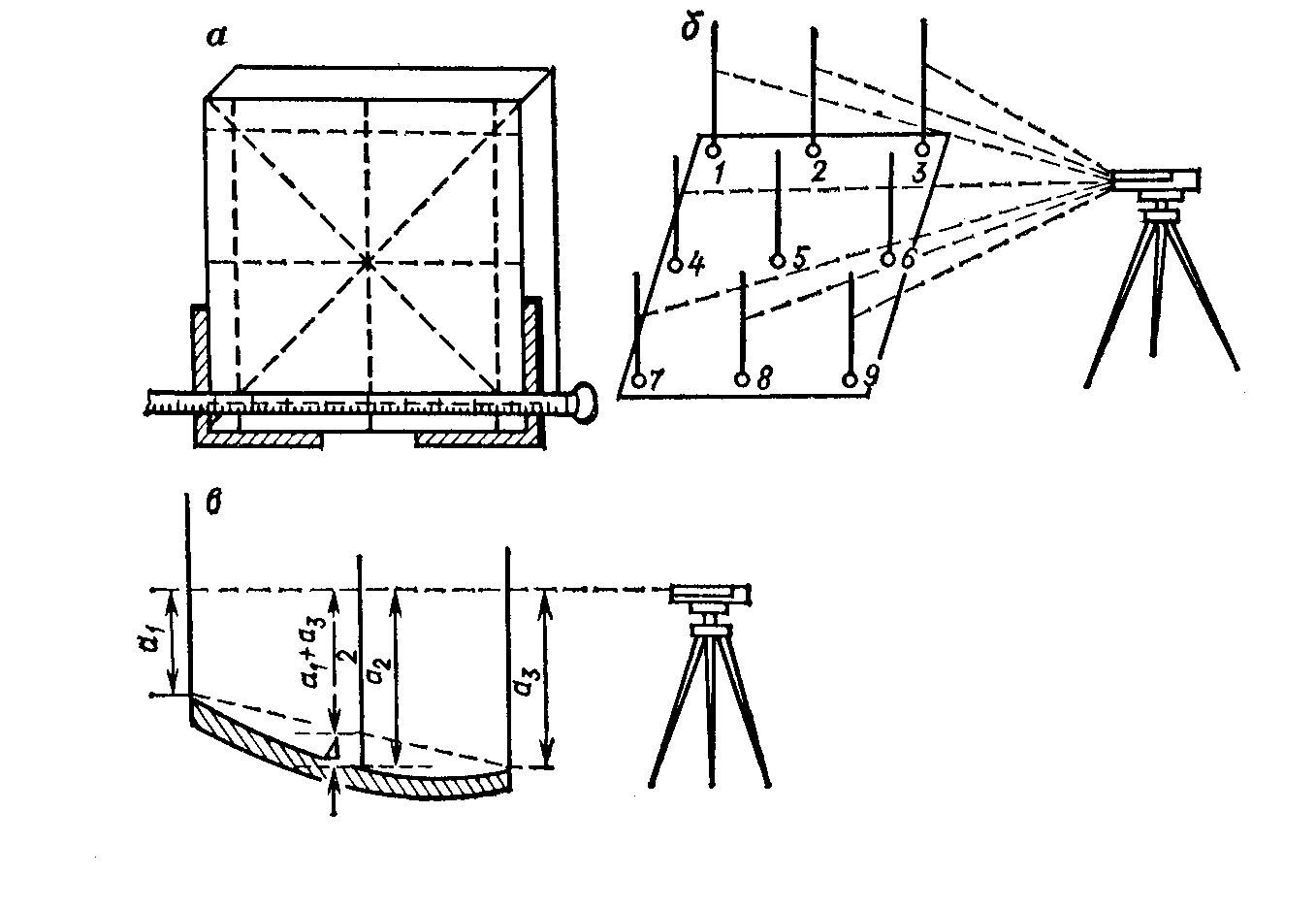

Рисунок 134 - Контроль геометрических параметров конструкций:

а- схема измерений плоского элемента;

б - схема расположения точек;

в- определение отклонений.

Для проверки крупных конструкций используют геометрическое нивелирование. Конструкцию укладывают так, чтобы проверяемая поверхность располагалась приблизительно горизонтально. В девяти ее точках устанавливают рейку и производят отсчеты по нивелиру (рис.134,б). При определении отклонений от плоскости сравнивают отсчеты по восьми линиям: 1-3, 4-6, 7-9, 1-7, 2-8, 3-9, 1-9 и 3-7. Для каждой из них вычисляют отклонения средней точки от прямой, соединяющей крайние точки. Это отклонение можно вычислить с помощью отсчетов по рейке а. Для линии 1-3 (рис.134, в) имеем:

Все полученные отклонения сравнивают с допусками на изготовление конструкции и делают заключение о ее качестве и о ее пригодности к монтажу. Контролю подвергаются наиболее ответственные конструкции.

Одновременно с промерами на сборные конструкции наносят установочные риски, по которым при монтаже устанавливают сборный элемент в проектное положение. Обычно риской обозначают геометрическую ось конструкции, например, ось колонны. При этом измеряют ширину колонны в ее нижнем и верхнем сечениях, а риску наносят на середине грани ярким цветным карандашом (рис. 135, а).

Разметку навесных стеновых панелей производят нанесением рисок 1 для установки ее по высоте и рисок 2 для установки в направлении оси здания (рис. 135, б).

Рисунок 135 - Разметка конструкций рисками: а - колонны, б - панели.

Выверка конструкций

После предварительной установки и временного закрепления конструкции выполняется выверка конструкций, т.е. введение ее небольшими перемещениями в проектное положение. Точность установки сборного элемента в проектное положение зависит от вида конструкции, типа сооружения и регламентируется «Строительными нормами и правилами» (СНиП). Так, например, в СНиП III-16-80 “Бетонные и железобетонные конструкции сборные” допустимое смещение оси колонны в нижнем сечении относительно разбивочной оси ограничено величиной 5 мм, а отклонение оси колонны в верхнем сечении относительно разбивочной оси при высоте колонны до 8 м - величиной 20 мм.
