17.3. Особенности топосъемки застроенных территорий
Согласно современным нормативным документам, съемка застроенных территорий должна осуществляться, как правило, аэрофототопографическими методами. При отсутствии возможности выполнения аэрофотосъемочных работ, съемка наземными методами ведется в следующей последовательности:
- съемка проездов;
- съемка внутриквартальных территорий;
- съемка рельефа. Съемка проездов производится с пунктов опорных теодолитных ходов. В зависимости от ширины проезда прокладываются один или два съемочных хода (в последнем случае по сторонам проезда со связью поперечными ходами). Все данные съемки проезда заносятся в абрис – рис. 17.3.
Высотная съемка застроенных территорий с равнинным рельефом выполняется геометрическим нивелированием, а в пересеченной местности - тригонометрическим нивелированием.
17.4. Вынос в натуру красных линий
Вынос в натуру красных линий, являющийся первым этапом осуществления проекта планировки и застройки, выполняют от пунктов геодезической основы. Геодезическая подготовка проекта состоит в вычислении разбивочных элементов, чаще всего полярных углов и расстояний. Так, для выноса в натуру точки 1 красной линии I - II (рис. 17.4, а) по координатам этой точки х1, y1 и координатам х12, y12 полигонометрического знака № 12 находят:
.
Аналогично определяют φII и lII на другом конце опорной линии 12—13.
Рассмотренным способом можно найти необходимое число разбивочных элементов для любого числа промежуточных точек 1, 2, 3 красной линии, предварительно вычислив их координаты и координаты створных пунктов а, б, в линии I - II по принятым в проекте расстояниям между ними и дирекционным угламαI-II и α12-13. Разбивку точек выполняют теодолитом и стальной рулеткой.
В практике городских геодезических работ широкое распространение получил видоизмененный полярный способ разбивки красных линий, называемый способом углового коэффициента, который заключается в следующем. Через заданные интервалы d1, d2 … из конечного 4 и створных а, б… пунктов стороны 4 – 5 полигонометрического хода (рис. 17.4, б) на участок красной линии опускают перпендикуляры, длины которых вычисляют по формулам:
P0 = lsinΔA,
P1 = P0 + kd1,

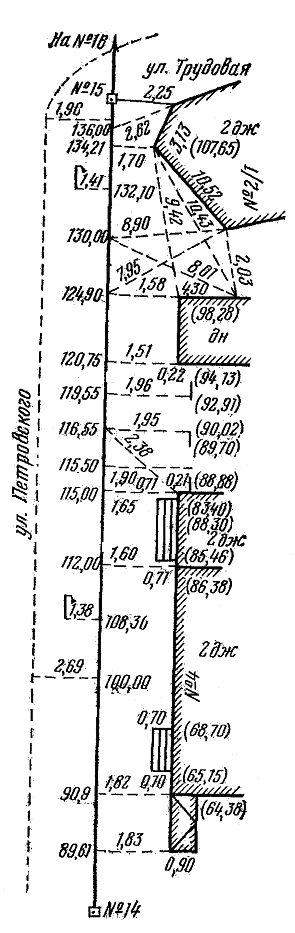

Рис. 17.3. Абрис P2 = P0 + kd2,
застроенной территории.
и т. д., где: k = sinΔα — угловой коэффициент, ΔA и Δα - соответственно разности дирекционных углов красной линии и линий 4 – II и 4 – 5, l - расстояние между пунктом 4 и точкой II красной линии с известными координатами, определяемое из решения обрат ной геодезической задачи.

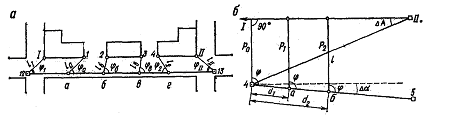

Рис. 17.4. Разбивка красной линии: а — полярным способом; б — способом углового коэффициента.
Как видно из рис. 17.4, б, разбивочный угол для всех пунктов опорной стороны 4 - 5 остается постоянным
допустимые погрешности выноса в натуру точек красных линий составляют:
5 см — в районах многоэтажной застройки,
8 см — малоэтажной застройки,
10 см — на незастроенных территориях.
для контроля соблюдения этих допусков по вынесенным в натуру точкам красной линии прокладывают исполнительный полигонометрический ход и сравнивают вычисленные (исполнительные) координаты с проектными. Если расхождения оказываются допустимыми, точки красной линии закрепляют временными знаками.
