6.3.2. Камеральные работы
Камеральные работы при тахеометрической съемке заключаются в следующем:
- определение плановых и высотных координат точек съемочного обоснования и нанесение их на план (по координатной сетке);
- расчет высотных отметок реечных точек (обработка журнала тахеометрической съемки);
- нанесение на план по координатной сетке точек съемочного обоснования;
- нанесение на план реечных точек - с помощью транспортира и масштабной линейки или тахеографа. Для точек обоснования и реечных выписываются на план их высотные отметки;
- интерполяция и проведение горизонталей;
- нанесение на план в соответствии с абрисом ситуации;
- зарамочное оформление плана.
7. Нивелирование поверхности
Нивелирование поверхности (НП) как вид топосъемки производится на открытой местности со слабо выраженным рельефом для составления крупномасштабных планов. НП дает возможность увеличить точность съемки равнинного рельефа путем применения геометрического нивелирования и увеличения густоты точек по сравнению с тахеосъемкой.
НП бывает нескольких видов:
- по параллельным линиям, идущим перпендикулярно некой магистрали;
- способом полигонов;
- нивелирование поверхности по квадратам.
Последнее рассмотрим более детально, как наиболее часто применяющееся в строительстве при вертикальной планировке территорий.
Полевые работы заключаются в следующем (рис. 7.1):
Рис. 7.1. Нивелирование поверхности по квадратам.
- построение на местности сетки квадратов. Это делается при помощи теодолита и мерной ленты или 100 м троса, размеченного через 20 м. По границам участка строится прямоугольник, на сторонах которого закрепляются вершины квадратов через заданные интервалы по длине. Положение вершин квадратов в середине участка получают на пересечениях створов, проходящих через соответствующие точки на сторонах внешнего прямоугольника. Кроме вершин квадратов закрепляют также точки перегиба рельефа на сторонах квадратов "плюсовые" точки;
- попутно с разбивкой сети квадратов ведется съемка контуров местности (ситуации) с привязкой промерами к вершинам квадратов и составлением абриса;
- по сторонам внешнего прямоугольника прокладывается теодолитный ход с привязкой вершин к пунктам геодезических сетей;
- выполняется нивелирование квадратов методом геометрического нивелирования с прокладкой контрольного хода.
Камеральные работы заключаются в следующем:
- расчет координат и высот точек внешнего прямоугольника и нанесение их на план;
- расчет отметок остальных точек (вершин квадратов и плюсовых) через горизонты инструмента и нанесение отметок на план;
- нанесение на план ситуации по абрису;
- интерполяция и вычерчивание горизонталей;
- оформление плана.
8. Наземно-космическая съемка местности
8.1. Общее понятие о системах спутниковой навигации
Спутниковые Навигационные Системы (СНС) — специальный комплекс космических и наземных технических средств, программного обеспечения и технологий, предназначенных для решения широкого круга актуальных задач, связанных, прежде всего с оперативным и точным определением местоположения относительно Земного сфероида человека, транспортных средств, технических систем и объектов при решении навигационных, оборонных, инженерно-геодезических, геологоразведочных, экологических и других задач.
Спутниковые навигационные комплексы, созданные впервые в США - «NAVSTAR» и в СССР — «ГЛОНАСС» (ГЛОбальная НАвигационная Спутниковая Система), вошли в международную практику решения военных, навигационных, инженерных и других проблем под названием "Global Positioning System» («GPS») или дословно — Глобальная Система Позиционирования (местоопределения). Поэтому в дальнейшем Спутниковые Навигационные Системы (СНС) будем называть, используя международную аббревиатуру («GPS»).
Возможность оперативного определения координат местоположения имеет столь существенное значение в жизни современного человечества, что системы «GPS» рассматривают как «Новое достояние цивилизации». Появление спутниковых навигационных систем, уже ставших доступными рядовому пользователю, безусловно, предопределит в ближайшем будущем качественное изменение содержания и методов производства большинства видов инженерно-геодезических работ.
Принципы функционирования «GPS» основаны на определении местоположения по расстояниям до группы высокоорбитальных навигационных искусственных спутников Земли, выполняющих роль точно координированных точек отсчета (подвижных пунктов геодезической сети).
Каждая из систем спутниковой навигации состоит из трех самостоятельных подсистем: А,ВиС.
А— подсистема орбитального комплекса, состоящая из высокоорбитальных искусственных спутников Земля (ИЗС – рис. 8.1) и средств вывода их на орбиты. Каждый спутник имеет на борту несколько высокоточных атомных часов — эталонов частоты. Спутники постоянно транслируют координатные радиосигналы и навигационные сообщения и создают тем самым единое глобальное навигационное поле.
Создание в нашей стране орбитального комплекса «ГЛОНАСС» штатного состава из 24 навигационных спутников было начато в октябре 1982 г. и завершено в декабре 1995 г. Искусственные спутники «ГЛОНАСС» равномерно распределены в трех орбитальных плоскостях, разнесенных относительно друг друга на 120° (рис. 8.2 б). Плоскостям соответственно присвоены номера 1, 2 и 3 с возрастанием в сторону вращения Земли, при этом номинальные значения абсолютных долгот идеальных плоскостей зафиксированы:
215°15'00" + 120°(i-1), (8.1)
где i — номер орбитальной плоскости.
Номинальные расстояния между соседними спутниками «ГЛОНАСС» по аргументу широты составляют 45°. Спутникам 1-й орбитальной плоскости присвоены номера с 1 по 8, спутникам 2-й орбитальной плоскости — с 9 по 16 и спутникам 3-й орбитальной плоскости — с 17 по 24. Орбитальные плоскости сдвинуты относительно друг друга по аргументу широты на 15°.

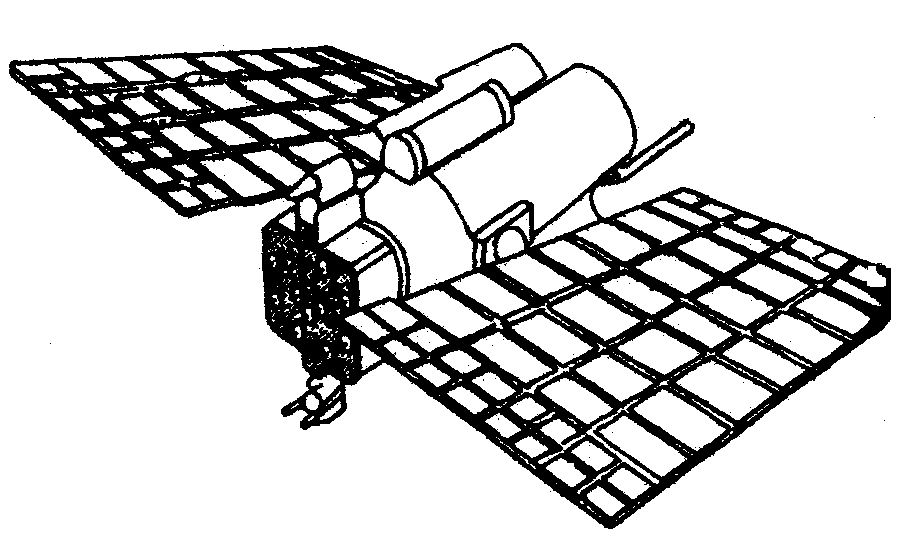

а). Спутник NAVSTAR.
б) Спутник ГЛОНАСС.
Рис. 8.1. Навигационные спутники.
а) б)

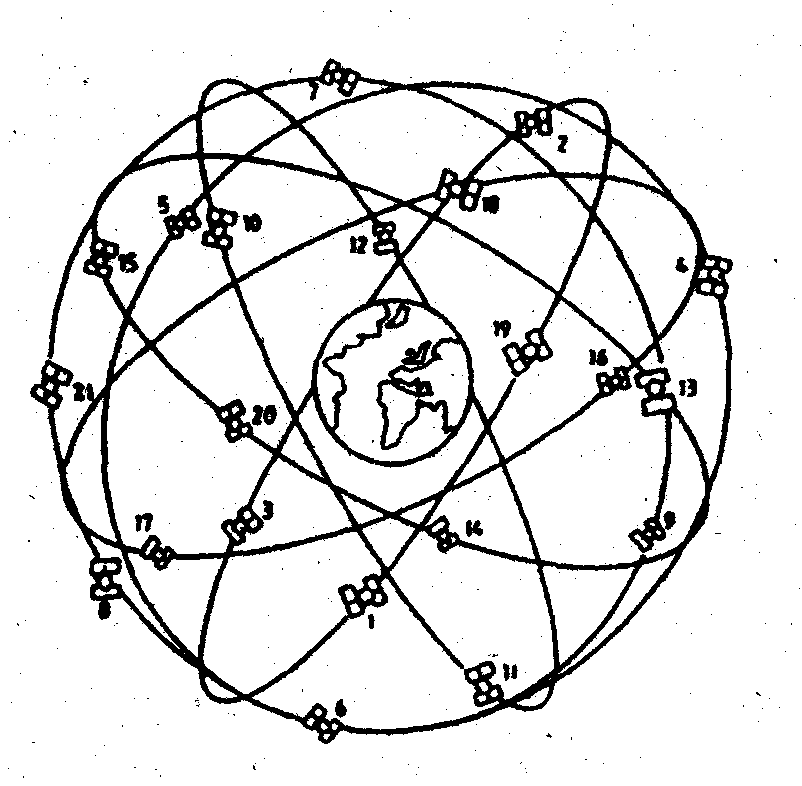

Рис. 8.2. Спутниковые навигационные системы.
а) – NAVSTAR; б) – ГЛОНАСС.
Навигационные спутники системы NAVSTAR размещены в шести орбитальных плоскостях, по четыре спутника в каждой (рис. 8.2 б).
Высота орбиты навигационных спутников системы «ГЛОНАСС»-19—100 км, системы «NAVSTAR»-20—180 км.
Период обращения спутников системы «ГЛОНАСС» — 11 часов 15 минут 44 секунды, системы «NAVSTAR» — 12 часов.
Наклонение орбиты системы «ГЛОНАСС» — 64,8°, системы «NAVSTAR» — 55,0°.
Такая конфигурация орбитальной структуры спутниковых навигационных систем обеспечивает глобальную и непрерывную зоны действия системы, а также оптимальную геометрию взаимного расположения спутников для повышения точности определения координат.
Навигационные спутники систем «GPS» непрерывно излучают радиосигналы различной точности. Так, для системы «ГЛОНАСС» предусмотрены навигационные сигналы двух типов:
Высокой точности (ВТ) — предназначен исключительно для решения задач Министерства Обороны РФ.
Стандартной точности (СТ) — доступен всем потребителям.
Для системы «NAVSTAR» предусмотрены навигационные сигналы трех типов:
Protected (P-code) — защищенный, предназначенный прежде всего для нужд МО США.
Selective Availability (S/A) — избирательной доступности, преднамеренно создавая значительный и непредсказуемый уход спутниковых часов создает значительные ошибки в определении местоположения для общегражданского круга пользователей.
Clear Acquisition (С/А) — легкой распознаваемости, т. е. — это общегражданский код.
Б — наземная подсистема контроля и управления состоит из группы станций слежения, нескольких станций загрузки на ИЗС и главной станции. Эта подсистема осуществляет мониторинг целостности системы и является первичным источником информации, поставляемой пользователям. Ее основными задачами являются:
- контроль за работой навигационных ИЗС;
- сбор информации для определения и прогноза орбит (эфемерид);
- формирование единой временной системы всего орбитального комплекса и ее синхронизация относительно Всемирного времени и экспортирование данных в память бортовых компьютеров навигационных ИЗС.
Орбитально - временная информация закладывается в память ИЗС дважды в сутки, что обеспечивает высокую точность навигационных определений.
В — подсистема пользователей состоит из комплекса аппаратно-программных средств, реализующих основное назначение «GPS» — определение координат для геодезического применения.
Главными факторами широкого использования аппаратуры пользователей «GPS» являются:
- всепогодность;
- оперативность первого определения координат (менее 3 минут от включения приемника);
- непрерывность определения координат (каждые 0,5 с);
- малые габариты и вес приемников;
- малая энергоемкость;
- простота эксплуатации;
- высокая точность;
- сравнительно небольшая стоимость.
Данные позиционирования представляются в любом удобном для пользователя цифровом виде: в различных географических системах координат или в любой прямоугольной системе координат с возможностью описания и систематизации объектов позиционирования.
В настоящее время спутниковые навигационные системы уже нашли широкое применение в следующих областях: военной; на космическом, воздушном, морском, речном, автодорожном, железнодорожном и других видах транспорта; в геодезии, картографии, океанографии; при производстве геофизических и геолого-разведочных работ; в лесном хозяйстве и землеустройстве; рыболовном хозяйстве; в экологическом мониторинге; в научно-исследовательских работах, в том числе, фундаментальных и других сферах человеческой деятельности.
В части инженерной геодезии и инженерного дела, это безусловно, революционный прорыв в будущее, который влечет за собой как радикальное изменение парка инженерно-геодезического оборудования, так и технологий и методов производства работ.
