1.5. Инструмент для формообразования поверхностей деталей машин
Основные термины и определения на режущий инструмент
установлены следующими стандартами:
ГОСТ 25751-83 - лезвийные инструменты,
ГОСТ 14445-84 и ГОСТ 14706-78 - абразивные.
Виды РИ по различным признакам:
лезвийный РИ - с заданным числом лезвий;
лезвие РИ - клинообразный элемент РИ для проникновения в материал заготовки и снятия слоя материала.
абразивный РИ - РИ для шлифования.
По назначению:
- металлорежущий и дереворежущий.
По форме:
- дисковый и пластинчатый;
- цилиндрический и конический.
По изготовлению:
- цельный РИ - из одной заготовки (материала),
- составной РИ - неразборный (сварной, клееный, паянный),
- сборный РИ - разъемный.
По креплению:
- насадной и хвостовой;
- ручной и машинный;
- машинно-ручной и разжимной.
По способу обработки:
- зуборезный и резьбонарезной;
- инструментальная головка - сборный РИ с регулировкой размера
рабочей части.
Основным элементом любого режущего инструмента является элементарный «клин». Рассмотрим элементы геометрии и конструкции токарного резца, на примере которого можно научиться разбираться во всем многообразии лезвийных режущих инструментов.
П режде следует познакомиться с конструктивными элементами токарного резца (рис. 1.6).

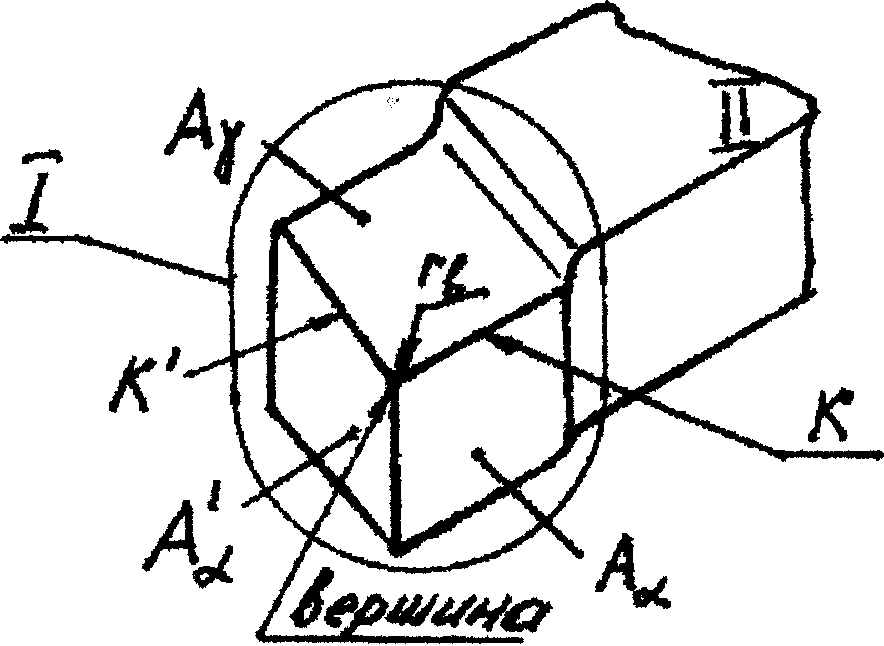

Рис. 1.6. Конструктивные элементы прямого проходного токарного резца:
I - головка - рабочая часть резца,
II - державка резца – крепежная часть
Головка образуется при заточке и имеет элементы:
Aγ - передняя поверхность лезвия инструмента, по которой сходит стружка;
Аα - главная задняя поверхность лезвия инструмента, примыкающая к глав- ной режущей кромке и обращенная к поверхности резания заготовки;
- вспомогательная задняя поверхность лезвия инструмента, примыкаю- щая к вспомогательной режущей кромке и обращенная к обработанной поверхности заготовки;
К - главная режущая кромка;
К' - вспомогательная режущая кромка:
В - вершина лезвия, место пересечения передней и задних
поверхностей лезвия;
rв - радиус при вершине.
Для определения углов, под которыми расположены поверхности рабочей чести режущего лезвия инструмента относительно друг друга, используют системы координат и координатные плоскости.
Различают следующие системы координат.
Инструментальная система координат (ИСК) – применяется для изготовления и контроля инструмента.
Статическая система координат (ССК) - применяется для приближенных расчетов углов лезвия в процессе резания, с учетом изменения их после установки инструмента на станке.
Кинематическая система координат (КСК) - система координат скорректированная относительно направления скорости результирующего движения резания.
Координатные плоскости бывают:
PV - основная плоскость проходит через рассматриваемую точку режущей кромки перпендикулярно к направлению скорости главного или результирующего движения резания (может быть РVИ, PVC или РVK);
Pп - плоскость резания касательная к режущей кромке в рассматриваемой точке и перпендикулярная к основной плоскости РV (может быть PПИ, PПС или PПК);
Pτ - главная секущая плоскость перпендикулярная к линии пересечения основной плоскости РV и плоскости резания РП (может быть Pτи , Pτc или Pτк).
Кроме того, различают еще плоскости:
PS - рабочая плоскость, в которой расположены направления скоростей главного движения резания и движения подачи.
РН - нормальная секущая плоскость, перпендикулярная к режущей кромке в рассматриваемой точке.
Под геометрией резца понимают углы, которые определяют положение элементов рабочей части относительно координатных плоскостей.
Различают углы в плане и в сечении.
Рассмотрим образование углов в ССК у проходного прямого резца (рис. 1.7).

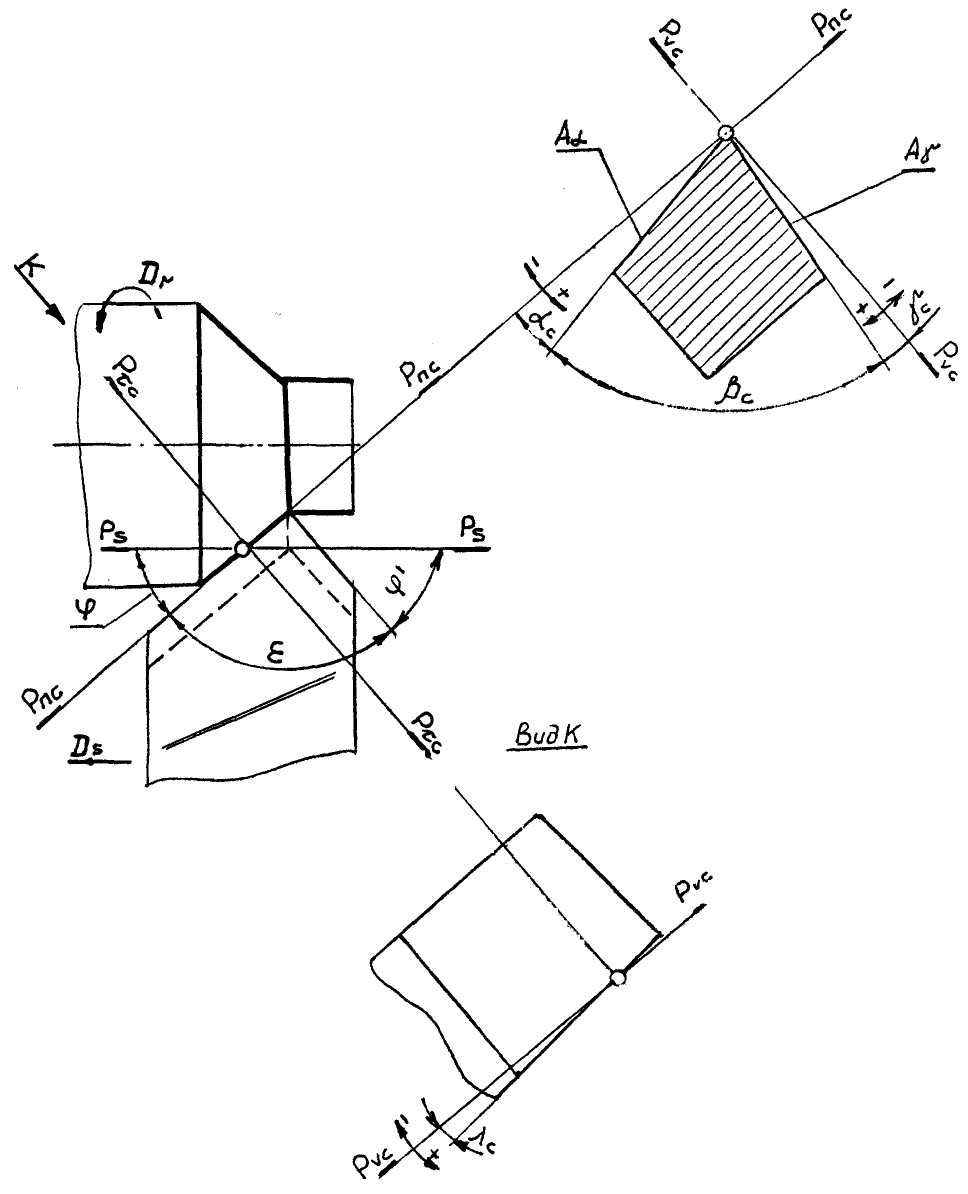

Рис. 1.7. Углы резца в ССК
Углы в плане:
φ - главный угол в плане - угол в основной плоскости РV между
плоскостью резания РП и рабочей плоскостью РS ;
ε - угол при вершине - угол между проекциями режущих кромок на РV
Углы в сечении (главном):
α - главный задний угол - угол в секущей плоскости Рτ между главной
задней поверхностью Аα и плоскостью резания РП;
γ - передний угол - угол в секущей плоскости Рτ между передней поверхностью Аγ и основной плоскостью РV;
β - угол заострения - между передней и главной задней поверхнос- тями в основной плоскости РV;
λ - угол наклона главной режущей громки - угол в плоскости резания РП между главной режущей кромкой и основной плоскостью РV.
● Влияние углов резца на процесс резания
С изменением угла φ перераспределяются составляющие результирующей силы резания в плоскости РV.
С уменьшением угла φ возрастает радиальная составляющая Рy и уменьшается осевая составляющая Рx, снижается шероховатость обработанной поверхности, увеличивается активная рабочая длина главной режущей кромки, уменьшается сила и температура резания, приходящиеся на единицу длины кромки, возможно возникновение вибраций, снижающих качество обработанной поверхности. При обработке длинных тонких деталей следует увеличивать угол φ (φmax= 90°).
С уменьшением угла φ’ снижается шероховатость обработанной поверхности, увеличивается прочность вершины резца и уменьшается ее износ, но возрастают вибрации.
При изменении угла α изменяется трение между главной задней поверхностью резца и поверхностью резания заготовки, в связи с чем изменяется износ резца.
С изменением угла γ изменяется деформация срезаемого слоя, изменяется сила резания и расход мощности, изменяются прочность резца, величина износа и условия теплоотвода от режущей кромки. При обработке деталей из хрупких и твердых материалов угол γ может быть отрицательным.
Изменение угла λ изменяет направление схода стружки. При чистовом точении положительный угол λ может ухудшать качество обработанной поверхности.
В динамике при резании происходит незначительное изменение величины углов: γ увеличивается, а α уменьшается.
