3.3. Типы токарных резцов

Токарные резцы различают по следующим признакам:

1) По назначению: - проходные (рис. 3.2, а);

- проходные упорные (рис. 3.2, б);

- подрезные или торцевые (рис. 3.2, в);

- отрезные и канавочные (рис. 3.2, г);

- расточные (рис. 3.2, д);

- фасонные (рис. 3.2, е);

- резьбовые.

2) По форме головки:

- прямые и отогнутые (рис. 3.2, а,б,в);

- изогнутые и оттянутые (рис. 3.2, г);

- круглые (рис. 3.2, ж).

3) По направлению подачи: правые и левые (рис. 3.2, а).

4) По креплению режущей части:

- цельные;

- с приваренной и припаянной головкой;

- с механическим креплением пластины;

- с вращающейся режущей частью (ротационные) (рис. 3.2, ж).

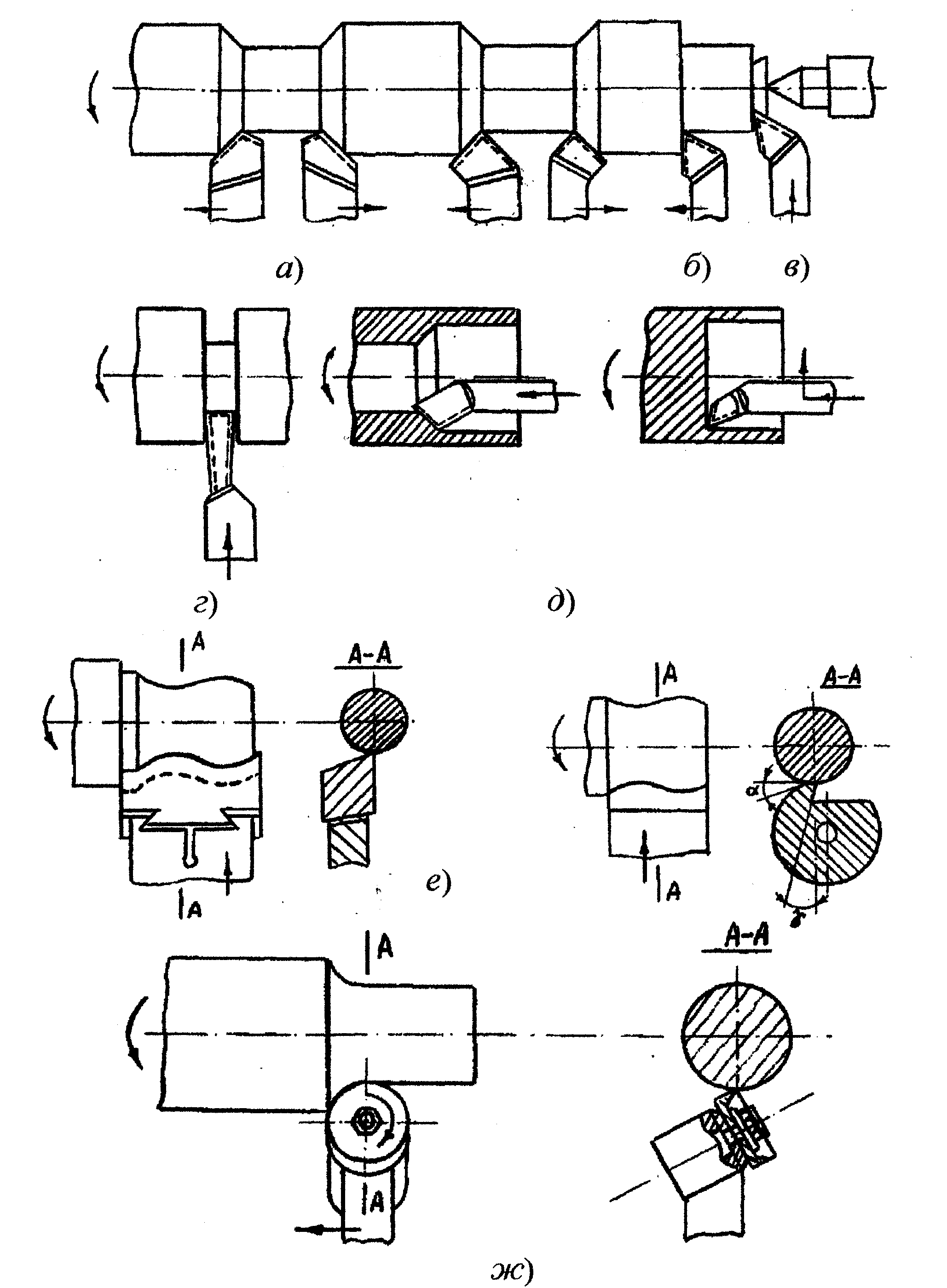

Рис. 3.2. Типы токарных резцов

5) По инструментальному материалу:

- из быстрорежущих сталей;

- из металлокерамических твердых сплавов;

- из минералокерамики;

- из сверхтвердых материалов (композитов или алмазов).

3 4. Принадлежности к токарным станкам

Патроны предназначены для закрепления заготовок и бывают 2-х, 3-х и 4-х кулачковые. Наиболее распространены трехкулачковые самоцентрирующие патроны (рис. 3.3, а).

П ланшайбы – устройства для закрепления несимметричных деталей и заготовок сложной конфигурации с помощью универ­сального угольника или без него (рис. 3.3, в).

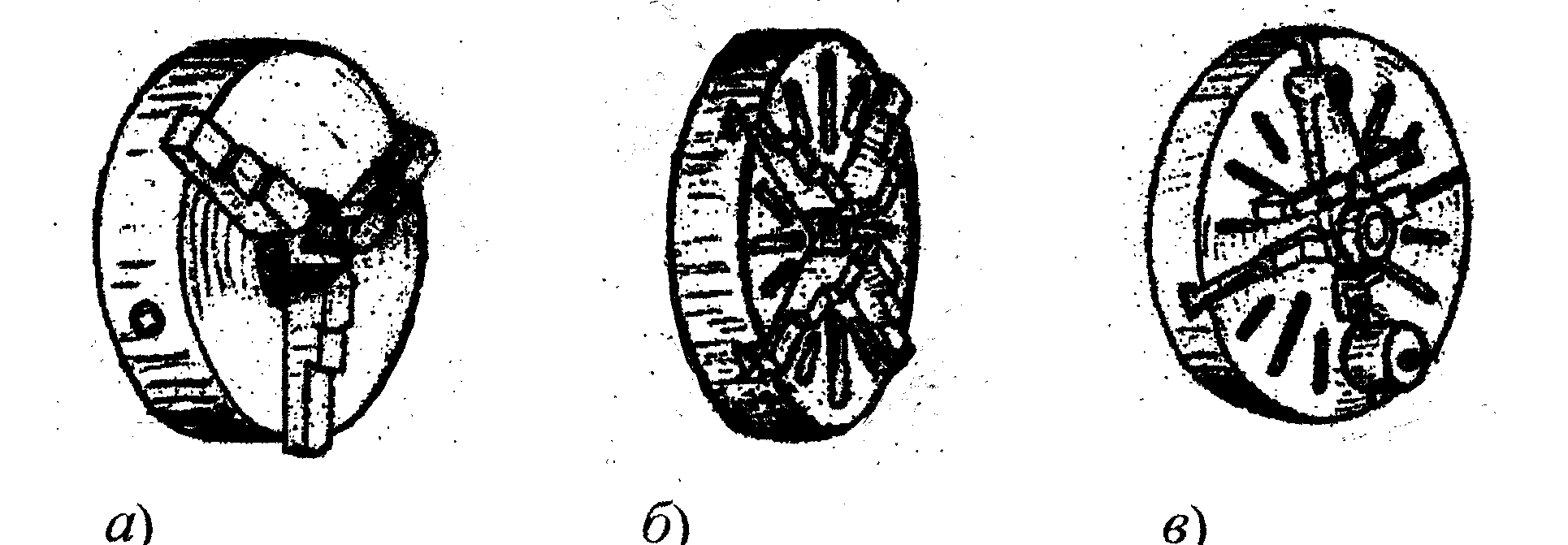

Рис. 3.3. Токарные патроны и планшайба:

а) 3-х кулачковый самоцентрирующий; б) 4-х кулачковый; в) планшайба

Рис. 3.4. Центры:

а) простой, б) срезанный, в) с шариком, г) обратный, д) вращающийся

Центры (рис. 3.4) служат для закрепления длинных заготовок.

Различают центры: простой, срезанный (с лыской), с шариком, обратный, грибковый, неподвижный и вращающийся.

Для передачи вращения заготовке, обтачиваемой в центрах, служит поводковый патрон.

Оправки - устройства для обработки деталей с высокой концентричностью наружных и внутренних поверхностей. Оправки бывают: цельные и разжимные (рис. 3.5).

Рис. 3.5. Оправки:

а) цилиндрическая; б) коническая с разрезной втулкой

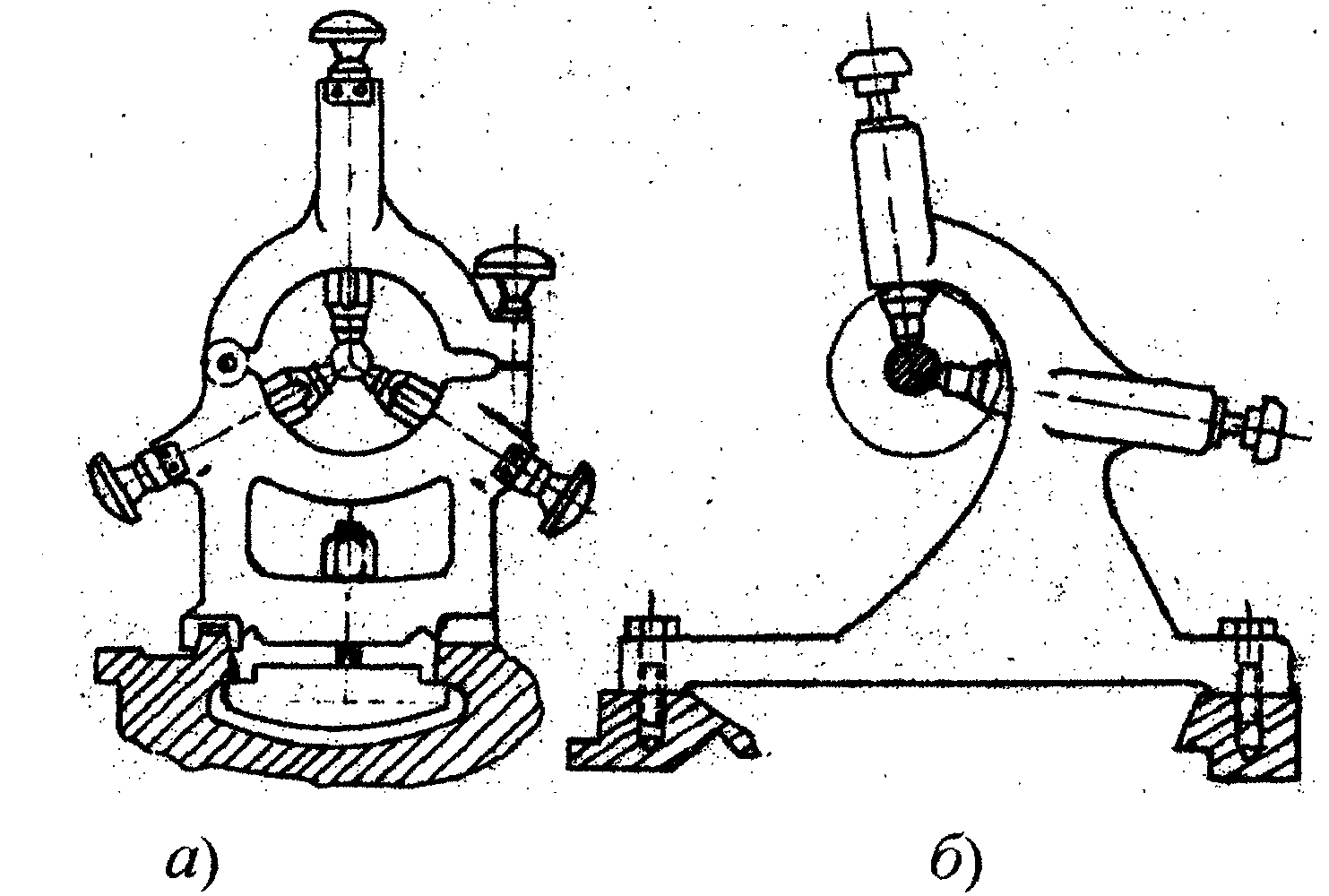

Рис. 3.6. Люнеты:

а) неподвижный, б) подвижный

Люнеты - приспособления для увеличения жесткости длинных и тонких валов, бывают подвижные и неподвижные (рис. 3.6).

3.5. Способы закрепления заготовок

1. В патронах:

а) без поджатия центром (консольные) - при L / D < 4;

б) с поджатием задним центром - при 4 < (L / D) < 10.

2. В центрах с поводковым патроном:

а) без люнета - при L/D<10;

б) с люнетом - при L / D > 10.

3. На оправках.

4. На планшайбе с угольником – для закрепления сложных деталей.

5. На суппорте станка - при обработке глубоких сквозных отверстий.
