10. Электрохимические и электрофизические методы размерной обработки
Электрохимические (ЭХ) и электрофизические (ЭФ) методы используются для обработки заготовок из очень прочных, весьма вязких, хрупких или неметаллических материалов, обработка резанием которых существенно затруднена или невозможна. При ЭХ и ЭФ методах обработки механические нагрузки или отсутствуют, или настолько малы, что практически не влияют на суммарную погрешность точности обработки.
Простота кинематики ЭХ и ЭФ методов позволяет обеспечивать тонкое регулирование процессов и их автоматизацию. На обрабатываемость заготовок методами ЭХ и ЭФ почти не влияют твердость и вязкость обрабатываемого материала.
10.1. Электрохимические методы
Электрохимические методы основаны на явлении анодного растворения, происходящего при электролизе. При прохождении постоянного электричес-кого тока через электролит на поверхности заготовки, включенной в электрическую цепь и являющейся анодом, происходят химические реакции, и поверхностный слой металла превращается в химическое соединение. Продукты электролиза переходят в раствор или удаляются механическим способом. Методами ЭХ можно обрабатывать только токопроводящие материалы.
Методами ЭХ являются:
- электрохимическое полирование,
- электрохимическая размерная обработка (рис. 10.1),
- электроабразивная и электроалмазная обработка.

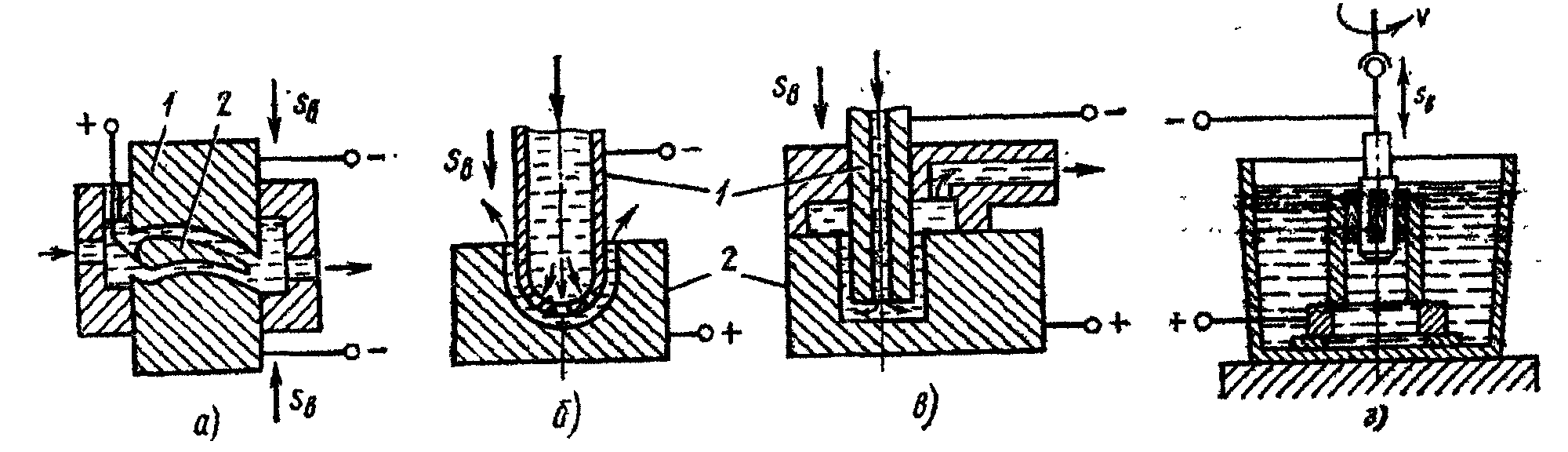

Рис. 10.1. Схемы электрохимической размерной обработки:
а) турбинной лопатки; б) штампа; в) сквозного отверстия;
г) электрохимическое хонингование цилиндра
10.2. Электроэрозионные методы
Электроэрозионные методы относятся к ЭФ методам, которые основаны на явлении направленной эрозии (разрушении) поверхностных слоев материала заготовки под действием тепловой энергии, порождаемой импульсными электрическими разрядами. Разряд между электродами происходит в газовой среде или в диэлектрической жидкости (керосин, минеральное масло и др.).
К электроэрозионным методам относятся:
электроискровая, электроимпульсная, электроконтактная и
анодно-механическая обработка.
1. Электроискровая обработка основана на использовании искрового разряда между двумя электродами, один из которых является обрабатываемой заготовкой (анод), а другой - инструментом (катод). В качестве источников искровых импульсов используют электронные, тиратронные, ламповые и транзисторные генераторы. Электрод-инструмент изготовляют из медно-графитовой массы, меди, латуни и других токопроводных материалов.
Обработку ведут в ваннах, заполненных диэлектрической жидкостью, которой смываются расплавленные частицы и охлаждается зона обработки (рис. 10.2).

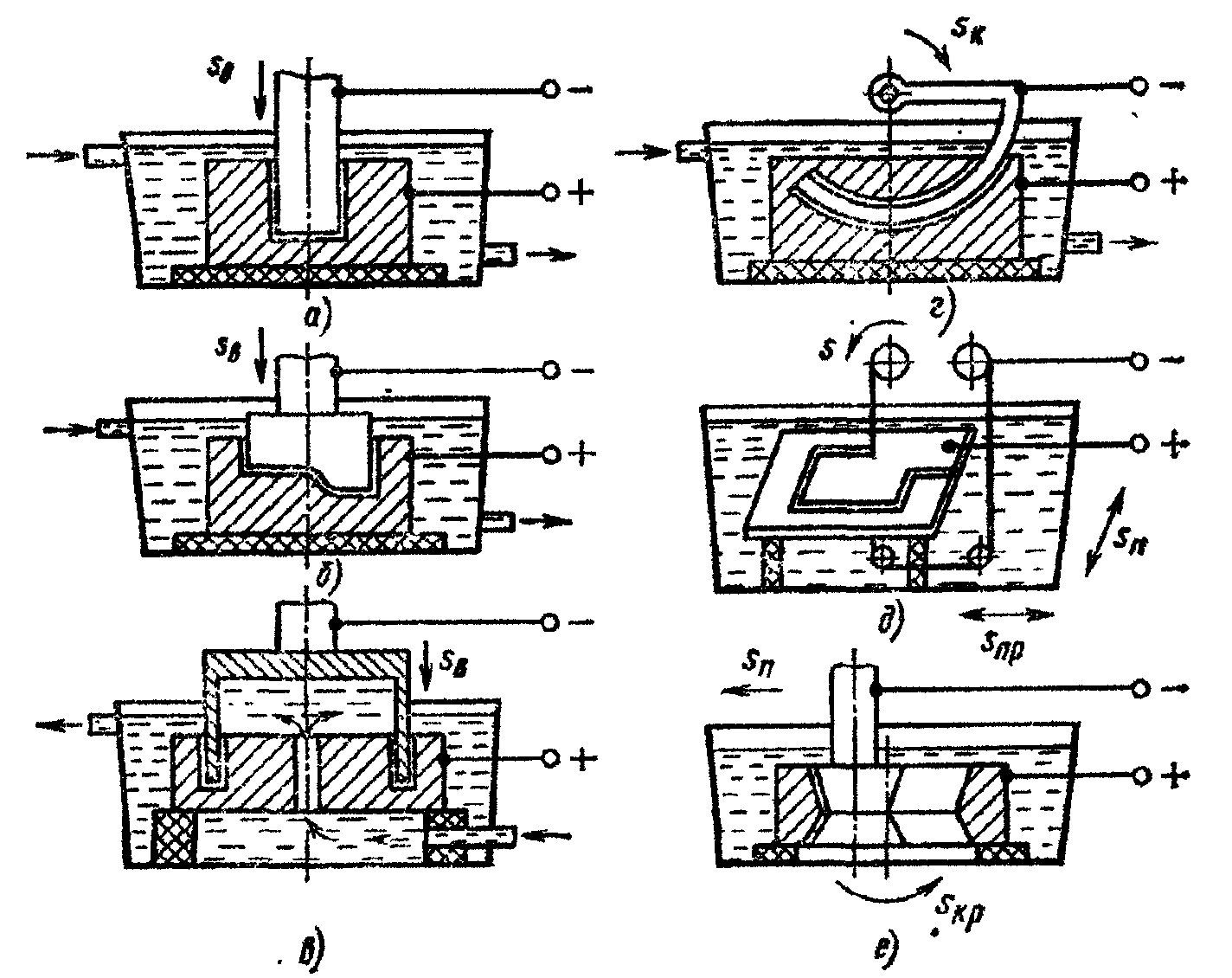

Рис. 10.2. Схемы электроискровой обработки:
а) сквозных отверстий любой формы сечения;
б) глухих отверстий и углублений; в) фасонных отверстий и полости;
г) отверстий с криволинейными осями; д) вырезание заготовок из листа;
е) электроискровое шлифование
2. Электроимпульсная обработка отличается от электроискровой большей длительностью дугового разряда и применением тока повышенной частоты, получаемых от электронного генератора или машинных преобразователей. Большие мощности импульсов обеспечивают высокую производительность процесса обработки, а применение генераторов и графитовых электродов при обратной полярности позволило уменьшить разрушение электродов.
3. Электроконтактная обработка основана на локальном нагреве заготовки в месте её контакта с электродом-инструментом и удалении размягченного или расплавленного металла из зоны обработки механическим способом. Источником тепла в зоне обработки являются импульсные дуговые разряды (рис. 10.3).

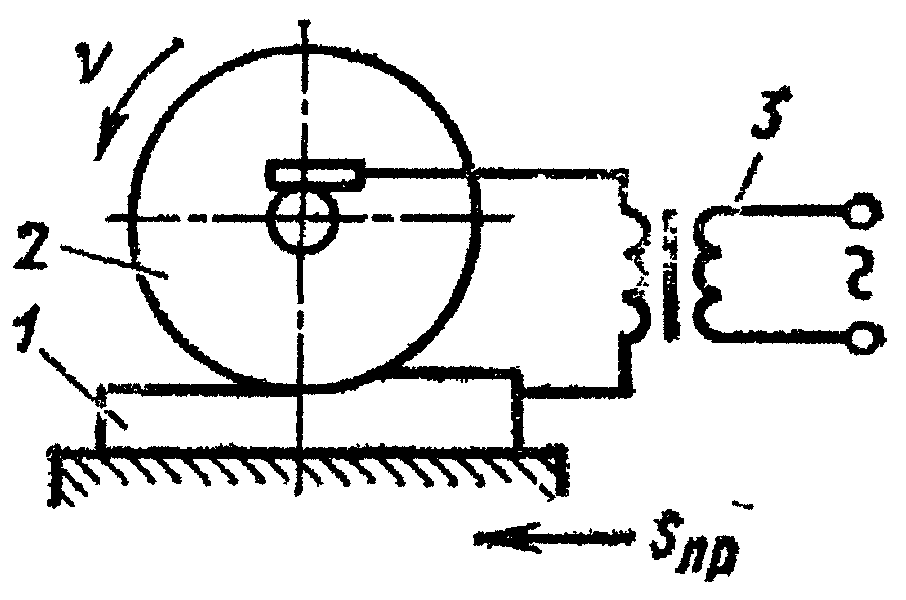

Рис. 10.3. Схема электроконтактной обработки плоской поверхности:
1 - обрабатываемая заготовка; 2 - инструмент-электрод;
3 - генератор импульсов
4. Анодно-механическая обработка основана на использовании процессов электроэррозии, электролиза и механической обработки. В зависимости от характера обработки и вида обрабатываемой поверхности в качестве инструмента используют режущие инструменты, металлические диски, цилиндры, ленты и проволоку (рис. 10.4).

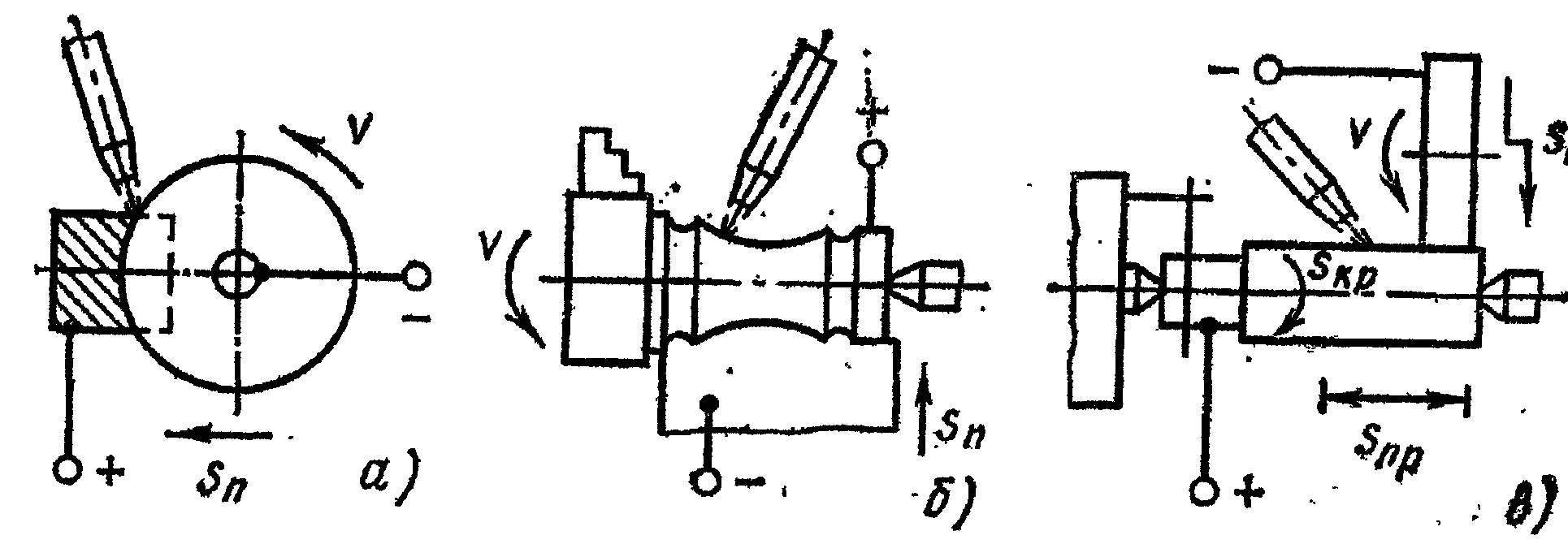

Рис. 10.4. Схемы анодно-механической обработки:
а) разрезание на части, прорезание пазов и щелей;
б) фасонное точение тел вращения;
в) шлифование тел вращения (и плоских поверхностей)
