5.3. Элементы режима резания
Рассмотрим элементы режима резания осевыми инструментами на схемах обработки отверстий (рис. 5.12)

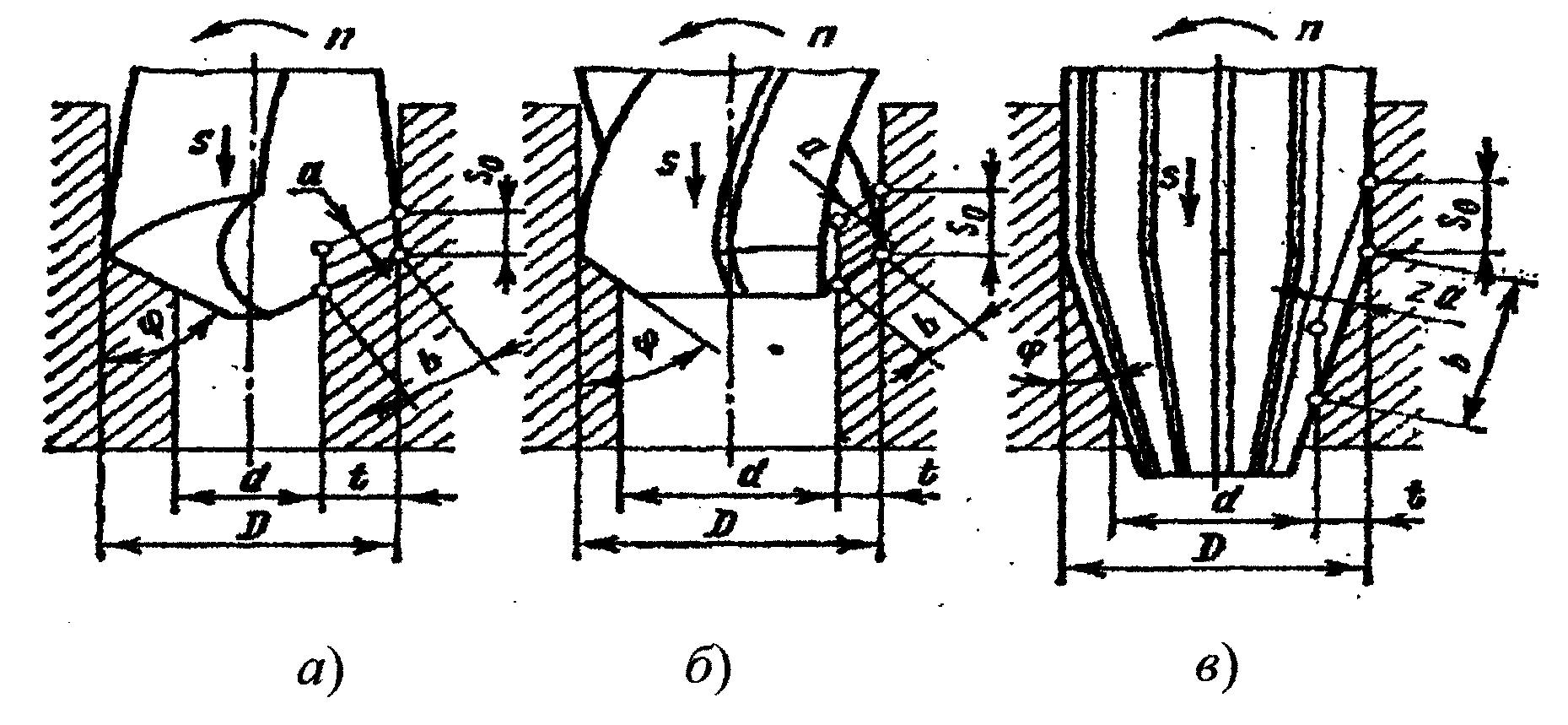

Рис. 5.12. Схемы обработки отверстий:
а) рассверливанием; б) зенкерованием; в) развертыванием
1. Глубина резания (t ) определяется через диаметр осевого инструмента - D и диаметр отверстия заготовки – d:
- при сверлении: t = 0,5D;
- при рассверливании, зенкеровании и развертывании:
t = 0,5 (D - d).
Ориентировочно:
- при зенкеровании: t = (0,1...0,15)Dзен;
- при развертывании: t = 0,005Dраз .
2. Подача (S ) - перемещение инструмента вдоль оси на каждый зуб инструмента (подача на зуб – Sz , мм/зуб) или за один его оборот (подача на оборот – So , мм/об).
Они взаимосвязаны между собой зависимостью:
Sz = So / Z , мм/зуб, где Z - число зубьев инструмента.
Ориентировочно:
- при сверлении – So = (0,02...0,03) Dсв , мм/об;
- при зенкеровании - So = (0,04...0,06) Dзен , мм/об;
- при развертывании - So = (0,05...0,08) Dраз , мм/об.
3. Скорость резания (V ) - окружная скорость точки лезвия инструмента, наиболее удаленной от оси.
Скорость резания можно определить через частоту вращения (n):
V = л •D • п, (м/мин),
где D - диаметр инструмента, м;
или по эмпирической зависимости:
(м/мин),
где Сv, Т, m, qv, xv, yv - коэффициент, стойкость инструмента и показатели степени при параметрах режима резания, приводятся в справочных данных.
4) Основное технологическое время (То) определяется так же, как для точения: (мин),
где L = l + у + y1 , мм - расчетная длина прохода инструмента в направлении подачи;
l - глубина отверстия, мм;
у - величина врезания, мм,
y1 - величина перебега инструмента, y1 = 1...З мм.
Ориентировочно:
- при сверлении - у = 0,3 D ;
- при рассверливании, зенкеровании и развертывании:
у = 0,5 (D - d)• ctg φ ;
5.4. Типы сверлильных расточных станков
1) Сверлильные станки:
Вертикально-сверлильные:
- одно- и многошпиндельные;
- настольные и напольные.
Радиалъно-сверлильные применяют для обработки отверстий на крупно- габаритных заготовках.
Специализированные:
- центровальные – для получения центровочных гнезд;
- горизонтально-сверлильные - для обработки глубоких отверстий;
станки для обработки отверстий в коленчатых валах, шатунах, фильерах и др.
Агрегатные – собираются из стандартных узлов.
2) Расточные станки:
Универсальные горизонтально-расточные - для обработки сложных корпусных заготовок (редукторов, шпиндельных бабок станков, блоков двигателей и др.).
Координатно-расточные - для обработки высокоточных отверстий шаблонов, кондукторов, пресс-форм и т.п. Обычно имеют вертикальный шпиндель. Бывают одно- и двухстоечные.
Вертикально-расточные - с вертикальной осью вращения шпинделя.
Алмазно-расточные - имеют повышенную точность и жесткость технологической системы, быстроходны.
Бывают: одно- и многошпиндельные, с вертикальным и горизонтальным шпинделем.
Специализированные.
