7.2. Схемы обработки методом копирования
При индивидуальном производстве зубчатых колес по методу копирования используют дисковые и пальцевые модульные фрезы, а в массовом произ- водстве - многорезцовые головки и протяжки.
1) Схема нарезания дисковой модульной фрезой

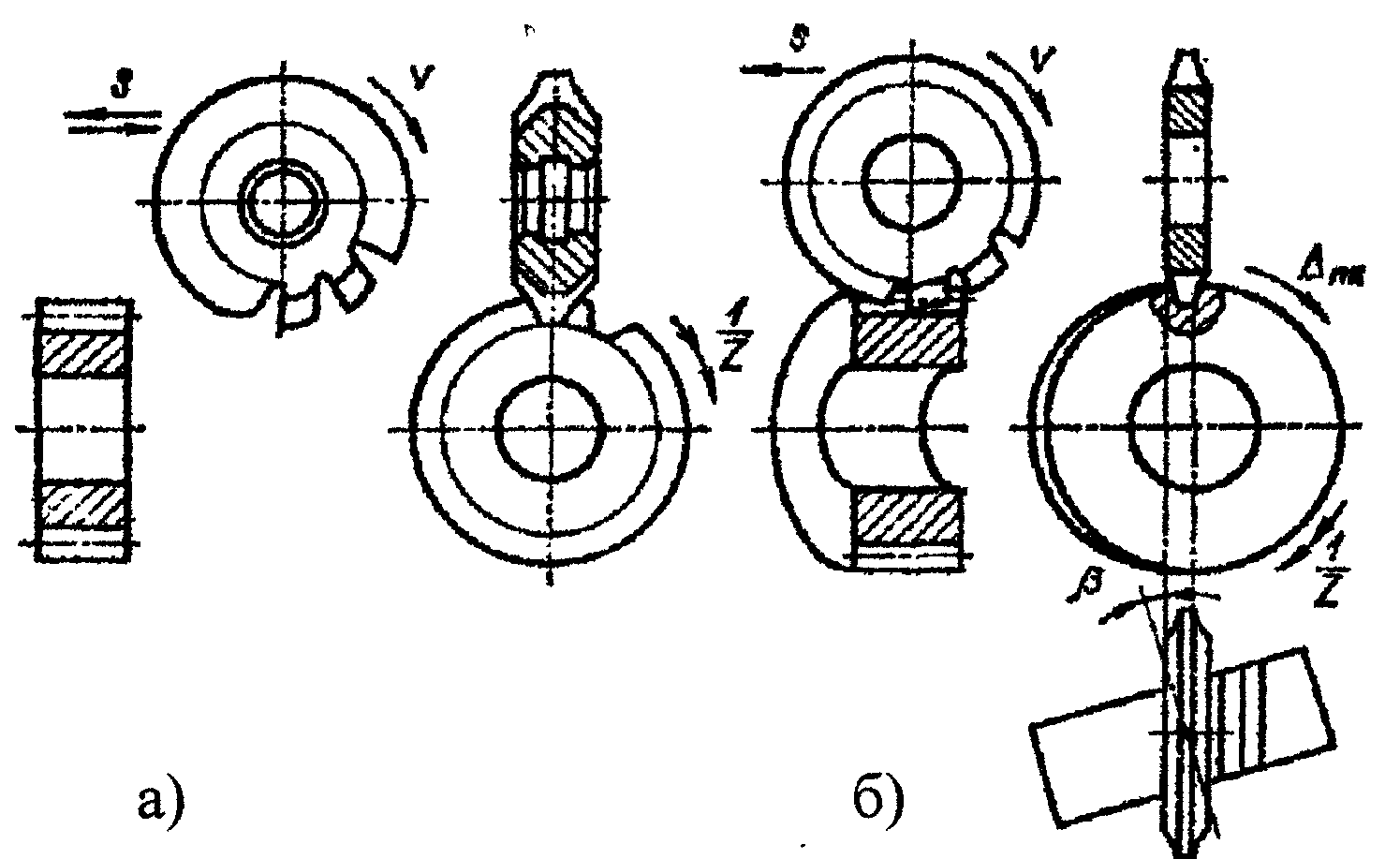

Рис. 7.1. Схема нарезания дисковой модульной фрезой:
а) прямозубого колеса; б) косозубого колеса
Дисковая модульная фреза представляет собой дисковую фрезу с фасонным профилем, соответствующим профилю впадины зубчатого колеса. Профиль впадины зависит от модуля и числа зубьев колеса (чем меньше зубьев, тем больше кривизна боковой поверхности), поэтому дисковые модульные фрезы разделяют по модулям и по номерам для каждого модуля.
В зависимости от точности зубьев нарезаемого колеса на практике используют комплекты дисковых модульных фрез из 8, 15 и 26 шт. Каждый номер комплекта предназначен для нарезания колес с определенным числом зубьев.
Например: фреза № 1 (из 8-ми штучного комплекта) - для нарезания колес с 12...13 зубьями;
№ 4 - с 21...25 зубьями;
№ 8 - с числом зубьев свыше 135.
Комплект из 8-ми фрез используется для изготовления колес с модулем т < 8 мм,
- из 15-ти фрез – для колес с модулем т > 8 мм,
- из 26-ти фрез – для колес повышенной точности.
Дисковой модульной фрезой можно нарезать зубчатые колеса цилиндрические и конические, с прямым и косым зубом.
Подбор номера фрезы из комплекта для нарезания косозубого колеса производят по приведенному числу зубьев:
где Z - число зубьев нарезаемого колеса,
β - угол наклона зубьев нарезаемого колеса.
Конические зубчатые колеса, нарезаемые дисковыми модульными фрезами, имеют низкую точность, т.к. у таких колес модуль зацепления переменный по длине зуба, а у фрезы постоянный. Поэтому этот метод обработки конических зубчатых колес используется как черновой.
2) Схема нарезания пальцевой модульной фрезой
П альцевая модульная фреза представляет фасонную концевую хвостовую фрезу с профилем режущей кромки, соответствующим профилю впадины зубчатого колеса.

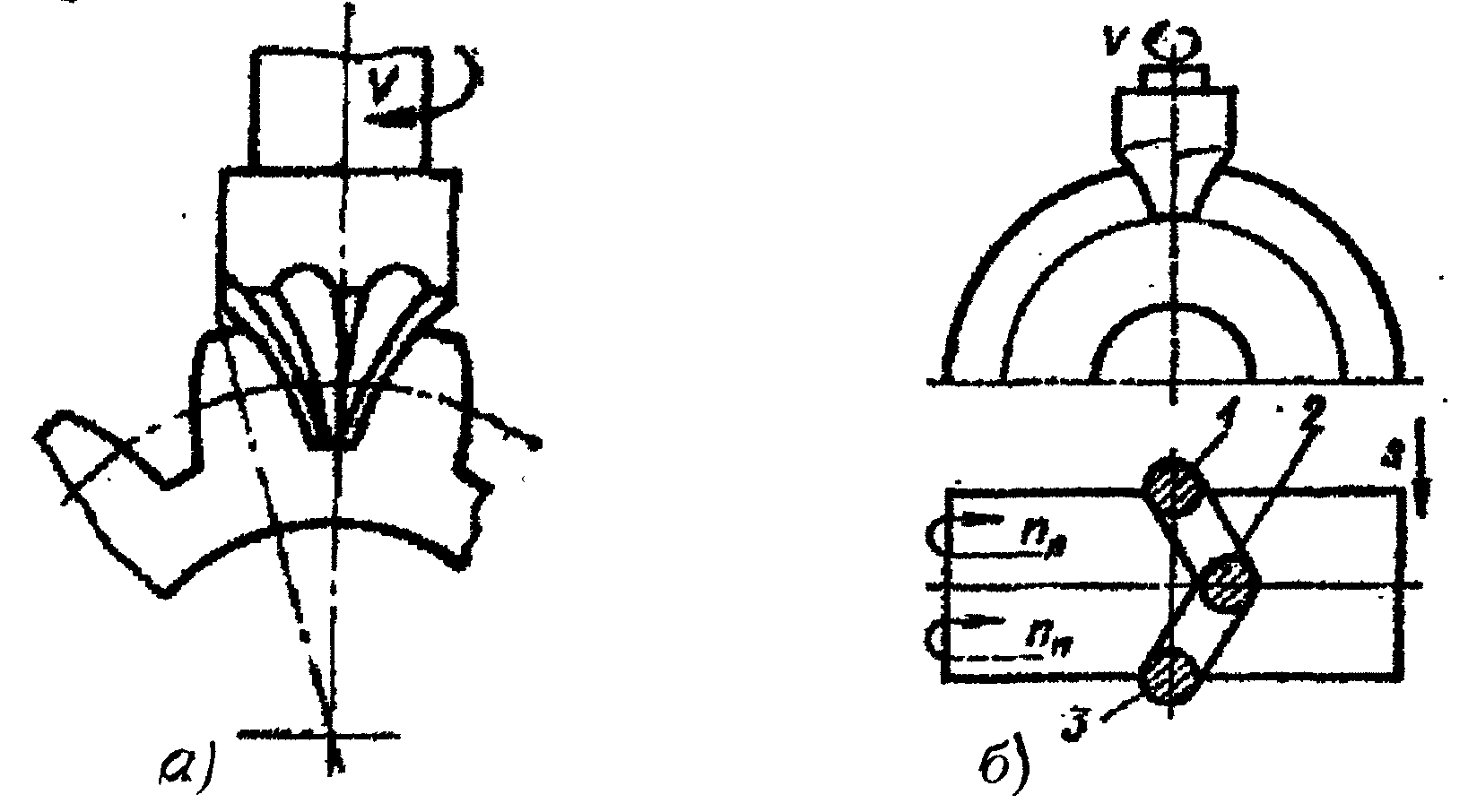

Рис. 7.2. Схема нарезания пальцевой модульной фрезой:
а) прямозубого колеса; б) шевронного колеса
Пальцевые модульные фрезы применяют для нарезания крупных колес с модулем m > 10 мм, а также для нарезания тяжелонагруженных шевронных колес (с разнонаправленным зубом, рис. 7.2, б).
3. Схема нарезания зубодолбежной головкой
Р езание зубодолбежной головкой выполняется долблением резцами одновременно всех впадин колеса (резцов в головке ровно столько, сколько зубьев нарезаемого колеса). Этот способ самый производительный, но требует специального оборудования (рис. 7.3), поэтому эффективен при массовом производстве зубчатых колес.

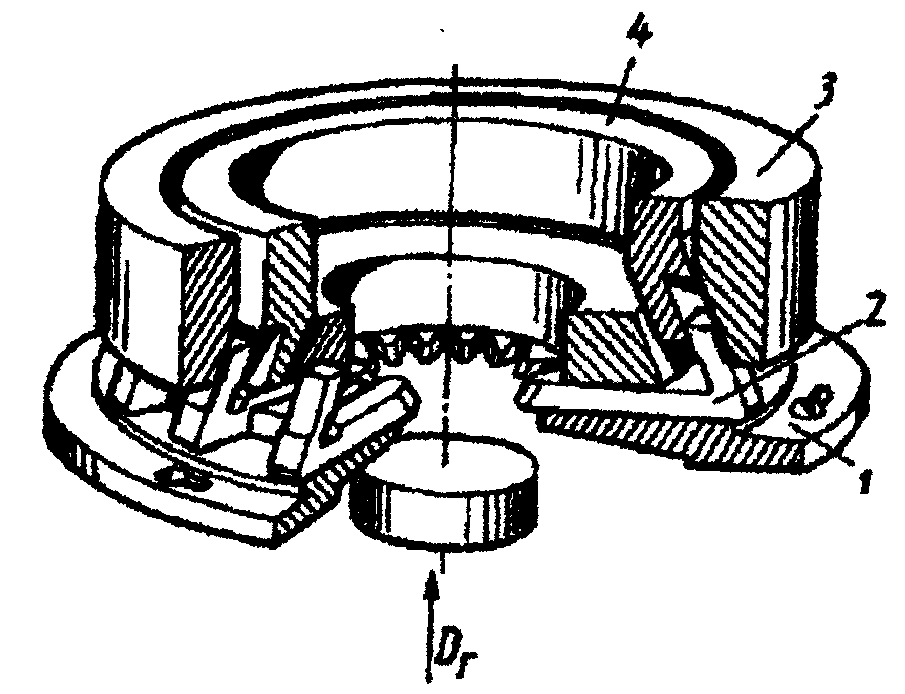

Рис. 7.3. Зубодолбежная многорезцовая головка
