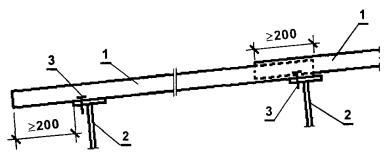

Карниз холодного покрытия из металлического профнастила

1. Стальной профилированный настил (кровельный); 2. Прогон покрытия; 3. Винт самонарезающий.

В утепленных покрытиях для разрывов «мостиков холода» между верхней полкой дистанционного прогона и профнастилом должны быть установлены прокладки из бакелизированной фанеры толщиной 10 мм, окрашенные пентофталевыми или хлорвиниловыми эмалями за два раза. В качестве противоветрового барьера рекомендуется использовать рулонные материалы Ютавек компании «Юта» (JUTA, Чехия) и Тайвек (Tyvek Soft, Tyvek Solid) концерна Дю Понт.

Крепление профнастила между собой и к прогонам следует выполнять самонарезающими винтами с уплотнительной шайбой из неопреновой резины толщиной 1 мм.

Продольные и поперечные стыки профнастила при уклонах до 20 % должны быть загерметизированы тиоколовыми или силиконовыми герметиками.

Примыкания кровли из металлического профнастила к стенам следует осуществлять с устройством фартуков из оцинкованной стали толщиной 0,8 мм, окрашенной с обеих сторон. Крепление фартуков к стене выполняется на заклепках, а между собой - одинарным лежачим фальцем. Коньковый и карнизный фасонные элементы, а также фартуки для отделки пропусков через кровлю должны иметь «гребенку» по форме поперечного сечения профиля металлического настила.

Контролируемые операции	Состав и средства контроля	Документация
Подготовительные работы	Проверить: - завершение и надлежащее оформление предшествующих работ по устройству оснований для кровли; - правильность устройства обрешетки и соответствие ее требованиям проекта (разбежка стыков обрешетки, расстояние между элементами обрешетки, жесткость обрешетки, сплошность обрешетки в местах покрытия карнизных свесов, разжелобков и ендов, неровности на длине 1 м вдоль и поперек ската, уклон обрешетки, расстояния между осями прогонов, качество прогонов и брусков обрешетки, расположение полок прогонов в одной плоскости и т.д.);	Акт приёмки, акты освидетельствования скрытых работ, исполнительные схемы
	- наличие ППР, технологических карт и схем операционного контроля качества работ по устройству кровли; - завершение разметки ската;	ППР, технологические карты, СОКК
	- наличие документов о качестве на каждую партию поступивших листов и деталей к ним, соответствие их требованиям проекта и нормативных документов; - подготовку листов и доставку их на крышу.	Документы о качестве, акты лабораторных испытаний
Устройство кровли из металлических листовых материалов	Контролировать: - соблюдение заданной ППР технологии устройства кровли из металлических листовых материалов; - качество выполнения кровельных работ (отклонения плоскости кровли от заданного уклона, величину фронтонного и карнизного свеса, величину нахлестки листов, крепление листов к обрешетке и друг с другом, качество выполнения узлов примыкания кровли к стенам и другим конструкциям, гидроизоляцию стыков и др.)	Общий и специальный журналы работ
Приемка	Проверить: - соответствие кровли требованиям проекта и нормативных документов; - составление и надлежащее оформление приемо-сдаточной исполнительной документации.	Акт приемки Акты освидетельствования скрытых работ; акты лабораторных испытаний
ВХОДНОЙ И ОПЕРАЦИОННЫЙ КОНТРОЛЬ осуществляют: мастер (прораб), лаборант (инженер) - в процессе производства работ ПРИЕМОЧНЫЙ КОНТРОЛЬ ОСУЩЕСТВЛЯЮТ: прораб (мастер), работники отдела контроля качества СМР, представители технадзора заказчика КИП - контрольная рейка, толщиномер, металлическая линейка, металлическая рулетка, штангенциркуль, уклономер, ватерпас, лабораторные приборы и оборудование

Контроль качества кровельных работ

Производственный контроль качества работ по устройству кровель из металлических листов должен включать входной контроль качества металлических фальцевых листов, листов металлочерепицы, листов профнастила и комплектующих деталей к ним, операционный контроль соблюдения заданной технологии выполнения кровельных работ и качества выполнения отдельных технологических операций, приемочный контроль соответствия отдельных элементов кровли и готовой кровли требованиям проекта и нормативных документов.

Соответствие применяемых металлических фальцевых листов, листов металлочерепицы, листов профнастила и комплектующих деталей к ним требованиям проекта и нормативных документов должно выявляться при входном контроле этих материалов, который включает проверку документов о качестве и маркировку поступивших материалов, визуальный осмотр и необходимые замеры геометрических параметров листов, лабораторные испытания материалов. Результаты входного контроля материалов, представленные в виде документов о качестве, актах и протоколах лабораторных испытаний, предъявляются при приемке готовой кровли.

При операционном контроле качества кровельных работ проверяются и принимаются в соответствии с требованиями проекта основания под кровли из металлических листов, слои пароизоляции и теплоизоляции, и покрытия из металлических листов.

Устройство каждого элемента кровли должно выполняться после промежуточной приемки - проверки правильности выполнения соответствующего нижележащего элемента с составлением акта освидетельствования скрытых работ.

Промежуточной приемке подлежат выполненные работы по устройству:

несущих конструкций основания;

пароизоляционного слоя;

теплоизоляционного слоя;

покрытия из металлических листов.

При устройстве и приемке основания проверяют: расположение поверхностей полок прогонов в одной плоскости, качество прогонов (отсутствие отколов, наплывов и т.п.) и обрешетки (жесткость, отсутствие просветов более 5 мм при приложении двухметровой рейки вдоль ската и 10 мм - поперек ската, расположение стыков обрешетки вразбежку), отклонение фактического уклона основания от проектного (не должно превышать 5 %).

При монтаже металлической кровли проверяют соответствие ее следующим основным требованиям:

- уклон должен соответствовать проектному (отклонения - не более 5 %);

- расположение металлических листов, их соединение и защита в рядовом покрытии, в местах примыканий и сопряжений в разных плоскостях, их крепление к основанию должно соответствовать проектному (отступления от проекта не допускаются).

При приемке готовой кровли необходимо проверять:

осуществление полного отвода воды по всей поверхности кровель по наружным и внутренним водостокам без застоя воды (отступления от проекта не допускаются);

влажность оснований, промежуточных элементов, покрытия и всей конструкции. Увеличение влажности допускается не более чем на 0,5 % по сравнению со стандартами или техническими условиями, проектом и нормативными документами (контроль - измерительный, 5 измерений на площади 50 - 70 м² поверхности или на отдельных участках меньшей площади в местах, выявленных визуальным осмотром);

отсутствие видимых просветов в покрытии при осмотре кровли из чердачных помещений (отступления от проекта не допускаются);

наличие герметизации предусмотренных проектом двойных лежачих фальцев в соединениях металлических листов, герметизации стыков между листами металлочерепицы и профнастила (отступления от проекта не допускаются);

наличие предусмотренного проектом противоветрового барьера из рулонного паропроницаемого материала (отступления от проекта не допускаются).

Соответствие кровли из металлических листов требованиям проекта и нормативных документов, выявленное при техническом осмотре кровли, должно быть отражено в акте приемки кровли.

УСТРОЙСТВО КРОВЛИ ИЗ МЕЛКОШТУЧНЫХ МАТЕРИАЛОВ

Требования к материалам

ТУ 5789-054-00281588-97 Плитки асбестоцементные плоские прессованные и детали к ним.

ТУ 5779-548-05744716-2000 Битумная черепица.

ТУ 5774-001-45510767-99 Кровельные гидроизоляционные полимерно-битумные наплавляемые материалы «Петрофлекс» (битумная черепица «Мозаика»).

ТУ 206-9290-22-93 Плитка кровельная полимерная.

ТУ 5779-001-51447062-2000 Материал кровельный гидроизоляционный RESINOL.

ТУ 5772-031-46359508-99 Изделия кровельные Ренопласт. Гибкая черепица ТехноНИКОЛЬ (сертификат соответствия Госстроя России № 0102286 от 19.06.2000).

Битумные волнистые листы марки «Ондулин» типа PPHR (техническое свидетельство Госстроя № ТС-07-0063-98).

Кровельная плитка KATEPAL (сертификат соответствия Госстроя России № 0102924 от 06.11.2000).

ТУ 5774-001-33669635-96 Плитка кровельная Pikipoika (сертификат соответствия Госстроя России № 0130285 от 07.02.2001).

Кровельная битумная плитка «Ikopal Plano» (сертификат соответствия Госстроя России № 0130208 от 22.01.2001).

Битумная гидроизоляционная кровельная черепица «Тегола Канадезе» (сертификат соответствия Госстроя России № 0102683 от 12.09.2000).

ТУ 5756-001-31038568-98, ТУ 5758-073-01264238-93, ТУ 400-1-113-14-94 Черепица цементно-песчаная пазовая двойная.

ТУ 5756-001-41546053-98 Черепица цементно-песчаная франкфуртская.

ТУ 5756-140-01393898-94 Черепица цементно-песчаная волнистая ленточная ЧПВЛ.

ТУ 5756-001-10110787-96 Черепица цементно-песчаная для кровли промышленных и жилых зданий.

ТУ 5756-001-27227341-94, ТУ 5756-001-26397621-94, ТУ 5756-009-00008064-95, ТУ 5756-002-24718127-96, ТУ 5756-002-18055088-93, ТУ 5758-073-01264238-93, ТУ 66-09-063-93, ТУ 67-07-364-94, ТУ 5756-004-27154671-95, ТУ 5756-108-01393898-93, ТУ 5756-004-50023290-93 Черепица цементно-песчаная.

ТУ 5756-004-33698518-97 Черепица облегченная опилко-бетонная.

ТУ 5756-004-33698518-97 Черепица из мелкозернистого бетона.

ТУ 5756-088-00187895-95, ТУ 5756-018-00200561-96, ТУ 5756-001-40941681-95, ТУ 5756-001-21399667-95, ТУ 5756-001-11173560-93 Черепица керамическая.

ТУ 21-0287965-10-92 Черепица керамическая плоская ленточная, коньковая.

ТУ 5772-001-11546564-2002 Черепица из термопласткомпозитов (черепица «Кроман»).

ТУ 5284-003-18061584-94 Черепица металлическая (НПП «Конкурент», г. Жуковский, М.о.).

ТУ 1476-030-07506814-97 Черепица (НАПО «Алмаз», г. Новосибирск).

ТУ 1476-007-07528141-96 Черепица металлическая (АО «Нытва», г. Нытва, Пермская обл.).

ТУ 1476-001-32155655-96 Черепица металлическая кровельная (ИЧФ «СВ и К°», г. Новосибирск).

ТУ 8324.0590718-82-93 Черепица металлическая (Завод офсетных пластин, г. Зарайск, М.о.).

ТУ 1121-001-18761075-2001 Профили металлические гнутые кровельные (металлочерепица «Кедр», ООО «Центроснабрезерв», г. Москва).

……Государственные стандарты, технические условия или технические свидетельства на мелкоштучные кровельные материалы, предусмотренные проектом.

СНиП 3.01.01-85* Организация строительного производства.

СНиП 3.04.01-87 Изоляционные и отделочные покрытия.

Пособие. Кровли. Технические требования, правила приемки, проектирование и строительство, методы испытаний (АО ЦНИИПромзданий. М., 1997 г.).

Инструкции (руководства, рекомендации) разработчиков и заводов-изготовителей по применению кровельных материалов, предусмотренных проектом.

Входной контроль кровельных материалов должен осуществляться в соответствии с требованиями проекта, государственных стандартов и технических условий на конкретные кровельные материалы, предусмотренные проектом, а также требованиями технологической документации, утвержденной в установленном порядке.

ТУ 5789-054-00281588-97 Плитки асбестоцементные плоские прессованные и детали к ним

Данные технические условия распространяются на плитки асбестоцементные плоские прессованные и детали к ним, предназначенных для устройства кровель, а также наружной облицовки зданий и сооружений, архитектурной отделки фасадов зданий и т.п.

Плитки выпускаются двух типов: удлиненными (ПУ), форма которых образована из прямоугольников с размерами 200×400 мм или 300×600 мм, и квадратными (ПК), форма которых образована из квадрата со стороной 400 мм.

Форма плиток - удлиненных и квадратных - определяется номером 1 … 4 (для плиток ПУ) и 5 … 7 (для плиток ПК).
