Шаг обрешетки в зависимости от угла наклона крыши

Угол наклона крыши, град.	Перекрытие (нахлест) мм	Шаг обрешетки, мм
10 - 22	100 - 108	312 - 320
22 - 30	85 - 108	312 - 335
30 - 90	75 - 108	312 - 345

Шаг обрешетки на свесе карниза может быть от 32 до 39 см - он зависит от положения водосточного желоба. Расстояние от верхней грани обрешетки до конька должно быть 4 см.

Обрешетка должна быть выполнена с таким расчетом, чтобы на нее в продольном направлении можно было уложить целое число черепиц, т.е. она имела целое число рядов черепицы. Имея общую длину покрытия по контробрешетке (или по стропилам, если не предусмотрена подкровельная пленка), от нее необходимо отнять 4 см и шаг на свесе и оставшуюся длину в соответствии с данными вышеприведенной таблицы разбить на целое число рядов с равномерным шагом.

В поперечном направлении укладка целого числа черепиц обеспечивается применением половинчатой черепицы и свободного люфта 3 мм в каждом стыке черепиц.

Контробрешетку минимальным сечением 30×50 мм необходимо использовать на кровлях с нижней защитной пленкой или нижней кровлей, для сложных многоскатных крыш или при большой длине стропильных ног толщину контробрешетки следует увеличить до 50 мм.

Перед началом укладки черепицы необходимо проверить правильность устройства стропильной конструкции: измерить длины стропильных ног, диагонали скатов, длины коньков, хребтов и свесов.

Необходимо проверить неровности плоскости стропил или контробрешетки (двухметровой рейкой или причальным шнуром) - неровности не должны превышать ±5 мм на длине 2 м. Поверхности, не отвечающие этим требованиям, должны быть выровнены с помощью реек или брусков необходимой толщины.

До укладки черепицы должен быть завершен монтаж водосливов. Шаг установки креплений желоба должен быть не более 70 см. В этом случае крепления можно устанавливать непосредственно на стропильные ноги или контробрешетку. При большем шаге необходимо поверх стропил выполнить настил толщиной не менее 30 мм, на который затем устанавливать крепления желобов. Крепления сгибаются так, чтобы передняя кромка желоба была ниже задней на 1 см. Крепления устанавливаются с помощью ватерпаса таким образом, чтобы обеспечить проектный уклон желоба (не менее 3 мм/м).

1 - водосточный желоб; 2 - выравнивающий брусок (20 - 30 мм поверх первой обрешетки); 3 - обрешетка; 4 - подкровельная пленка; 5 - контробрешетка; 6 - стропильная нога; 7 - настил карнизного свеса, 8 - защитный фартук свеса.

Подкровельная пленка служит дополнительной подкровельной гидроизоляцией. В качестве подкровельной пленки используют гидроизоляционные паронепроницаемые и противоконденсатные материалы (Elbotek 350 White, Elbotek 350 Alu, Elkatek 150S, Elkatek 130, Elkatek extra, Elkatek extra L, Elkatek panssari, Rool-Flex 150, Monarfol 250 и др.), а также диффузионные материалы (Eurofol Q 140, Eurofol Q 210, Jutafoll D 110, Jutafoll D 220, Jutakon 140, Unterspannbahn, Eltfoil 110 D, Rool-Flex Perforated 150 и др.). Все эти гидроизоляционные материалы для надежной работы требуют проветривания. С этой целью между пленкой и теплоизоляцией должен оставаться свободный зазор не менее 2 см (по проекту).

Пленку укладывают поверх стропил вдоль карнизного свеса внахлест не менее 10 см. Пленку крепят степлерными скобами, обеспечивая провис не менее 2 см для свободного отвода конденсата от контробрешетки и стропил. Контробрешетку толщиной не менее 30 мм (бруски длиной 1,35 м) прибивают вдоль стропил поверх пленки оцинкованными гвоздями с шагом примерно 30 см. На ендове и хребте контробрешетку необходимо на 5 - 10 см не доводить до настила и хребтовой контробрешетки.

Рекомендуется проливка уложенной пленки для проверки качества ее укладки и обнаружения повреждений.

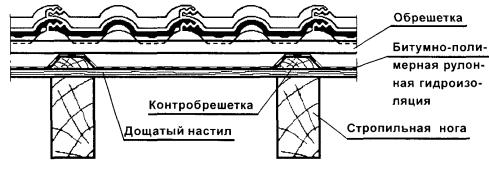

На скатах с углом наклона менее 16°, а также скатах с углом наклона 16 - 22°, к которым предъявляются повышенные требования по гидроизоляции, под черепицей для гарантии полной защиты от воды и снега требуется устраивать дополнительный нижний слой из битумно-полимерного рулонного гидроизоляционного материала (Техноэласт, Изопласт без верхней посыпки и др.). Для этого поверх сплошного дощатого настила вдоль стропил необходимо устроить контробрешетку трапециевидного сечения, а затем сверху на них приклеить или наплавить битумно-полимерную рулонную гидроизоляцию. Поверх гидроизоляции далее следует монтировать обрешетку и черепичную кровлю.

Для устройства нижнего слоя вместо битумно-полимерных рулонных гидроизоляционных материалов целесообразно использовать супердиффузионные материалы Divoroll Pro, Tyvek Soft, Tyvek Solid, Monarflex BM 310, Jutavek, Elkatek SD и др. Эти материалы могут укладываться на дощатый настил и непосредственно на теплоизоляционный слой. Крепятся к конструкции эти материалы либо механически (гвозди, скобы и т.д.), либо на клеях.

Укладывать черепицу необходимо снизу вверх, справа налево согласно произведенной разметке. Разметку рядов необходимо производить с помощью причального шнура. Перед укладкой необходимо разложить черепицу стопками по 5 - 6 штук на всех скатах для равномерной нагрузки стропил. Первый ряд на карнизном свесе, под коньком и боковые (фронтонные) столбцы необходимо крепить оцинкованными шурупами 5×50 мм и противоветровыми кляммерами (по проекту).

Разметку и укладку черепицы на вальмовых и шатровых крышах следует начинать от середины скатов в направлении к хребтам.

На фронтонных свесах можно применить боковые цементно-песчаные или облегченные алюминиевые черепицы. Можно устроить фронтон традиционными способами - с помощью лобовых или накрывающих досок. Накрывающие доски шириной до 200 мм, предварительно обработанные антисептиком, следует устанавливать с небольшим уклоном в сторону черепицы. Доски можно защитить сверху металлическим фартуком (по проекту).

В конструкции конька вентиляция обеспечивается при помощи:

аэроэлемента конька Coverland - вентиляция 90 см²/м;

рулонного материала Figarol - вентиляция 210 см²/м;

аэроэлемента конька АFЕ - вентиляция 380 см²/м.

Аэроэлементы конька и рулонный материал Figarol устанавливаются под коньковую черепицу на коньковый брусок или доску. Между коньковой черепицей и верхней гранью конькового бруска или доски должен оставаться зазор не менее 0,5 см.

Сечение конькового бруска должно быть не менее 50×50 мм.

В подкровельной пленке или нижнем кровельном ковре должен оставаться вентиляционный зазор не менее 10 см.
