- •1 .Разновидности худ. Литья.
- •2. Дефекты связанные с линейной усадкой
- •3.Лпвм золота и серебра.
- •4.Основные материалы и способы их изготовления для худ. Отливок.
- •5.Линейная усадка. Горячие трещины.
- •7.Железные сплавы
- •8.Линейная усадка. Холодные трещины.
- •9.Ювелирные камни. Выбор камней для литья.
- •10.Сплавы на медной основе.
- •11.Линейная усадка.Корабление.
- •12.Синтетические камни.
- •13.Силумины.
- •14. Дефекты отливок, связанные с линейной усадкой. Остаточные напряжения.
- •16.Способы изготовления художественных отливок
- •7. Литье по выплавляемым моделям .
- •17. Принцип одновременного затвердевания при объемной кристаллизации
- •18.Литье с природными камнями
- •19.Литье по выплавляемым моделям
- •20.Усадочные дефекты при объемно-послойной кристаллизации
- •21. Алмаз
- •22.Элементы теории литейных процессов
- •23.Способы предотвращения горячих трещин
- •24.Рубин и сапфир
- •25.Первая стадия.
- •26. Методы предупреждения и устранения упругих напряжений
- •27.Берилл
- •28.Вторая стадия
- •29.Модельные материалы
- •30.Изумруд.Александрит.
- •31.Третья стадия
- •32.Возможные последствия остаточных напряжений
- •33.Топаз
- •34.Теплофизические свойства литейной формы и элементы теории теплообмена.
- •35. Способы изготовления моделей
- •36.Турмалин
- •37.Расчеты технологических параметров первой стадии формирования отливки(заполнение расплавом)
- •38.Литейные формы. Исходные материалы и способы изготовления литейных форм.
- •39.Гранат. Циркон
- •40.Расчет металлостатического напора для заполнения тонких сечений в верхних частях формы.
- •41.Удаление модельного состава из керамической формы
- •42.Кварц.Аметист
- •43.Метод расчета избыточного давления для заполнения капиллярных каналов
- •44.Самоторможение усадки при охлаждении
- •45.Цветные камни группы с
- •46.Расчет скорости вращения при центробежном заполнении форм с тонкими стенками.
- •47.Гидролиз
- •48.Органические камни группы в
- •49.Вторая стадия.
- •50.Литейные формы. Исходные материалы и способы изготовления литейных форм
- •51.Основа технологии литья. Изготовление мастер-модели с закрепленными камнями
- •52.Объемно-послойная кристаллизация
- •53. Плавка металлов и сплавов
- •5.Формовочные массы и прокалка опок
- •55.Концентрированные усадочные раковины
- •57.Плавка и заливка
- •58.Анализ первого варианта
- •59. Восковое дерево
- •60. Плавка золота в тиглях
- •61.Анализ второго варианта(теплоотвод сбоку)
- •63.Основные указания при литье с камнями
- •64.Анализ третьего варианта (теплоотвод снизу и сбоку)
- •66. Процесс затвердевания отливок
- •67.Анализ четвертого варианта
- •68.Отделка восковых моделей. Качество.Брак
- •69.Центробежное литье
- •70.Влияние конфигурации отливки на расположение усадочной раковины
- •71.,Плавильное оборудование. Плавильный цикл.
- •72.Кристаллизация
- •73. Влияние технологических факторов на расположение и объем усадочной раковины.
- •74.Литниковая система
- •75.Усадочные процессы при литье с камнями
- •76. Методы борьбы с усадочными раковинами
- •77.Литейные дефекты.
- •79.Искуственно-последовательное затвердевание
- •80.Виды литья
- •81.Усадочные процессы при различных видах закрепки камня
- •83.Изготовление мастер-модели
- •84. Термический шок и охлаждение опоки
- •86. Отделка елки. Отделение формомассы.
- •87. Причины возникновения брака при литье с камнями
- •88.Резины
- •89.Формовка
- •90.Отделка отливок
20.Усадочные дефекты при объемно-послойной кристаллизации
Объёмно послойная кристаллизация .Чаще всего наблюдается , когда t° перепад по сечению отливки отнесенный к интервалу кристаллизации > 1 . Интервал кристаллизации меньше чем разница t° , меньше чем на поверхности и в центре отливки .
При объёмно-послойной кристаллизации могут возникнуть , как раковины , так и пористость.
Раковины возникают в самом горячем месте , вокруг пористость , на периферии слой плотного Me. Для одного и того же сплава с постоянным интервалом кристаллизации соотношение между объемом раковины и пористостью может меняться в зависимости от t° перепада.

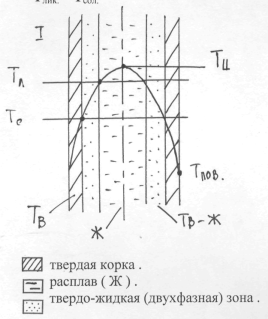

На схеме (1) t° перепад соответствует литью в песчаноглинистую или керамическую форму .

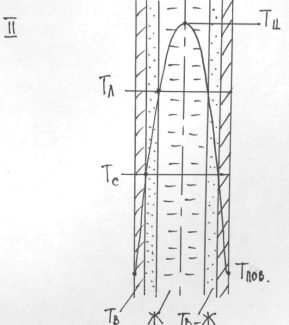

На схеме (2) показано затвердевание отливки в кокиле .В этом случае да же такие широко интервальные сплавы (как оловянная бронза) могут затвердеть с образованием большой концентрированной усадочной раковиной .
избавится от усадочной раковины можно путём расширения пористой зоны .т Это значит для данного сплава надо выбрать соответствующий технологический процесс t° пов-ти отливки и формы должна быть высокой , a t° в центре отливки снижается путём заливки с меньшим перегревом расплава . Если же по условиям заказа пористость не допускается , тогда нужно стремиться к условиям соответствующим схеме (2) :
Высокая интенсивность теплоотвода с min t° Тпов. и высокая t° в центре за счет перегрева расплава.
21. Алмаз
Среди всех драгоценных камней наиболее не чувствительным на воздействие температурь! и других параметров, возникающих при литье, является алмаз.
Это самый твердый из природных минералов. Алмаз при обычных температурах химически инертен, он выдерживает большие температуры. Алмаз растворяется в расплавленной натриевой и калиевой селитрах и соде при нагревании. В расплавленных карбонатах щелочей при 1000-1200"С превращается в окись углерода. Температура плавления алмаза около 4000"С. При нагревании без доступа воздуха поверхность алмаза графитизируется при 1000"С при более высоких температурах он полностью переходит в графит. Образование тумана (помутнения) при постепенном нагревании показывает начало сгорания. Этот покров устраняется только повторной полировкой камня.
Не рекомендуют литье с бриллиантами, имеющими следующие недостатки: бриллианты с очень тонкими рундистами. с поврежденными рундистами, с трещинами, трещинами по спайности, трещинами напряжения, местами излома, с включениями.
22.Элементы теории литейных процессов
Основная проблема получению качественных отливок заключается в очень большой сложности физико-химических процессов , формирование отливки в литейной форме .В худ. литье также встречаются с большим кол-вом характерных дефектов : это недостаточное заполнение тонкостенных по конфигурации отливок , усадочные раковины , пористость , химическая неоднородность , трещины и коробление . Все эти дефекты возникают на различных стадиях формирования отливки . Можно выделить три основные стадии формирования отливки после начала заполнения формы расплавом :
1 -я стадия : от начала заливки до остановки струи в полость формы .
2-я стадия : затвердевание расплава ( формирование кристаллической структуры ) . 3-я стадия : охлаждение отливки до момента извлечения её из форы или до окончательного охлаждения .
На первой стадии в процессе заполнения формы происходит остывание расплава . Если металл недостаточно нагрет , если форма обладает большой теплоотводящей способностью , если каналы ( по которым течёт Me.) узки и извилисты струя Me. перемерзает до полного заполнения .
на второй стадии при затвердевании почти у всех литейных сплавов происходит сокращение объёма . Это явление называется объёмной усадкой .
Третья стадия : охлаждение затвердевшей отливки сопровождается уплотнением и уменьшением объёма , и проявляется сокращением наружных размеров отливок . В этом случае понятие литейной усадки .
