- •1 .Разновидности худ. Литья.
- •2. Дефекты связанные с линейной усадкой
- •3.Лпвм золота и серебра.
- •4.Основные материалы и способы их изготовления для худ. Отливок.
- •5.Линейная усадка. Горячие трещины.
- •7.Железные сплавы
- •8.Линейная усадка. Холодные трещины.
- •9.Ювелирные камни. Выбор камней для литья.
- •10.Сплавы на медной основе.
- •11.Линейная усадка.Корабление.
- •12.Синтетические камни.
- •13.Силумины.
- •14. Дефекты отливок, связанные с линейной усадкой. Остаточные напряжения.
- •16.Способы изготовления художественных отливок
- •7. Литье по выплавляемым моделям .
- •17. Принцип одновременного затвердевания при объемной кристаллизации
- •18.Литье с природными камнями
- •19.Литье по выплавляемым моделям
- •20.Усадочные дефекты при объемно-послойной кристаллизации
- •21. Алмаз
- •22.Элементы теории литейных процессов
- •23.Способы предотвращения горячих трещин
- •24.Рубин и сапфир
- •25.Первая стадия.
- •26. Методы предупреждения и устранения упругих напряжений
- •27.Берилл
- •28.Вторая стадия
- •29.Модельные материалы
- •30.Изумруд.Александрит.
- •31.Третья стадия
- •32.Возможные последствия остаточных напряжений
- •33.Топаз
- •34.Теплофизические свойства литейной формы и элементы теории теплообмена.
- •35. Способы изготовления моделей
- •36.Турмалин
- •37.Расчеты технологических параметров первой стадии формирования отливки(заполнение расплавом)
- •38.Литейные формы. Исходные материалы и способы изготовления литейных форм.
- •39.Гранат. Циркон
- •40.Расчет металлостатического напора для заполнения тонких сечений в верхних частях формы.
- •41.Удаление модельного состава из керамической формы
- •42.Кварц.Аметист
- •43.Метод расчета избыточного давления для заполнения капиллярных каналов
- •44.Самоторможение усадки при охлаждении
- •45.Цветные камни группы с
- •46.Расчет скорости вращения при центробежном заполнении форм с тонкими стенками.
- •47.Гидролиз
- •48.Органические камни группы в
- •49.Вторая стадия.
- •50.Литейные формы. Исходные материалы и способы изготовления литейных форм
- •51.Основа технологии литья. Изготовление мастер-модели с закрепленными камнями
- •52.Объемно-послойная кристаллизация
- •53. Плавка металлов и сплавов
- •5.Формовочные массы и прокалка опок
- •55.Концентрированные усадочные раковины
- •57.Плавка и заливка
- •58.Анализ первого варианта
- •59. Восковое дерево
- •60. Плавка золота в тиглях
- •61.Анализ второго варианта(теплоотвод сбоку)
- •63.Основные указания при литье с камнями
- •64.Анализ третьего варианта (теплоотвод снизу и сбоку)
- •66. Процесс затвердевания отливок
- •67.Анализ четвертого варианта
- •68.Отделка восковых моделей. Качество.Брак
- •69.Центробежное литье
- •70.Влияние конфигурации отливки на расположение усадочной раковины
- •71.,Плавильное оборудование. Плавильный цикл.
- •72.Кристаллизация
- •73. Влияние технологических факторов на расположение и объем усадочной раковины.
- •74.Литниковая система
- •75.Усадочные процессы при литье с камнями
- •76. Методы борьбы с усадочными раковинами
- •77.Литейные дефекты.
- •79.Искуственно-последовательное затвердевание
- •80.Виды литья
- •81.Усадочные процессы при различных видах закрепки камня
- •83.Изготовление мастер-модели
- •84. Термический шок и охлаждение опоки
- •86. Отделка елки. Отделение формомассы.
- •87. Причины возникновения брака при литье с камнями
- •88.Резины
- •89.Формовка
- •90.Отделка отливок
58.Анализ первого варианта

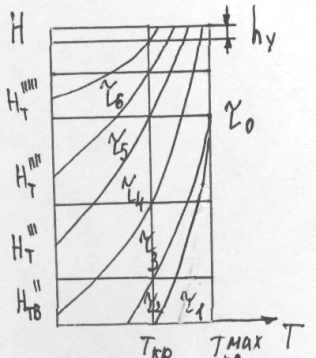

При охлаждении только снизу t° меняется только по высоте .
В горизонтальном направлении t° одинакова .В любой момент времени можно найти положение фронта кристаллизации -
Точка А кривой .

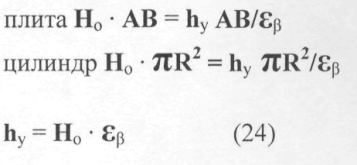

В конце затвердевания отливки Н уменьшается на hy
Таким образом при охлаждении тока с низу может быть получена отливка без усадочной раковины , но необходимо точно определить на сколько модель должна быть больше указанной отливки - наиболее рациональный способ литья . Сложность заключается в том , что бы исключить боковой теплоотвод . При литье по выплавляемым моделям , когда форма нагревается до t° близкой к t° расплава , такую технологию использовать достаточно просто . Например литейная форма перед заливкой находится в печи (прокаливается). После заливки расплава в форму ее медленно вытягивают из нагревательного устройства . При этом обеспечивается нижний торцевой теплоотвод с постепенным добавлением бокового теплоотвода к уже затвердевшей части отливки . Для небольших по высоте отливок используются комбинированные формы . Данная часть в виде медного водоохлаждающего кристаллизатора , а боковые стенки выполнены из керамики . Керамика предварительно нагревается , устанавливается на кристаллизатор и производится заливка расплава . Однонаправленное затвердевание происходит за счет нижнего торцевого теплоотвода.
59. Восковое дерево
Литниковая система должна обеспечить правильное распределение воска, и в конечном итоге металла, к различным частям отливки, не допустив при этом разрушения формы, а также завихрения при движении металла по литнику.
Восковые модели (восковки) прикрепляют к "дереву" (стояку) мод углом в направлении от базы. При этом воск удаляется более легко. При заливке расплавленный металл потечет более плавно в самые отдаленные части моделей.
Начинают с вершины «елки» и закрепляют легкие восковки без камней. Затем крепят к литнику восковки с камнями, начиная с легких и последующим переходом к средним и тяжелым. В конце у основания «елки» крепят средние и тяжелые восковки без камней. Такое расположение восковок в «елке» регулирует перепад температуры, Кроме того, обеспечивает термальное равновесие во время прокалки, литья и в процессе охлаждения опок.
При проектировании восковой «елки» необходимо создавать условия для более равномерного охлаждения отливки, уменьшения опасности появления трещин в камнях, а также появления внутреннего напряжения в отливках.
При сборке «елочки» используют 3 условных варианта наборки восковок:
вертикальными рядами;
горизонтальными рядами;
шахматном порядке.
60. Плавка золота в тиглях
1. Использовать максимально чистые исходные составляющие - золото, серебро, медь, никель, цинк и другие.
2. Защитить расплав от окисления в процессе плавления сплавов золота с помощью борной кислоты, а для сплавов серебра - с помощью прокаленного древесного угля.
3. Раскислить сплавы золота и серебра с помощью элементов, образующих оксиды с высокой упругостью (цинк, кадмий, фосфористая медь).
4. Выдержать расплав 1-2 минуты для удаления продуктов раскисления.
5. Тщательно перемешивать расплав по всему объему после введения каждого компонента и раскислителей, а также максимально удалить шлаки перед разливкой.
6. Сплавы золота ЗлСрМ585-80 и ЗлСрМ750-150 и серебра СрМ. а также другие сплавы данного типа плавят в графитовых тиглях. Сплав золота ЗлМНЦ750 и другие сплавы данного типа плавят в олундовых ТИГЛЯХ.
В начале плавки следует проверить тигли, убедиться в том, что они имеют нужную структурную целостность (толщина стенок, отсутствие трещин, инородных элементов и остаточных примесей).
