16.Способы изготовления художественных отливок

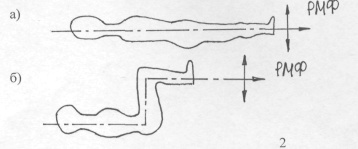

1 .Литье в землю. Как и для машинного строительного литья наиболее часто используется литье в песчано-глиняные формы литье в землю имеет свои особенности. Отливки ,как правило имеют наиболее сложную конфигурацию , поэтому простой плоскостью разъема невозможно получить худ. отливку. Пример формовка статуэтки человека в стоячем и сидячем положении.
РМФ- разъем модели и формы.
При литье по варианту (б) усложняется не только процесс изготовления разъёмной модели , но и процесс формовки . Вместо плоской придется изготовить фасонную подмодельную плиту .

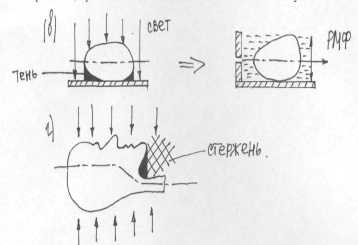

В любом случае при выборе разъёма должно строго соблюдаться известное правило , теней . На модель условно направляется пучок света перпендикулярный плоскости разъёма , при этом нигде не должно оставаться теневых участков .
На схеме (г) показано , что даже при правильном выборе сложной поверхности разъёма
могут остаться теневые участки . В этом случае применяются сложные формы из
нескольких составных частей - кусками , в отличие от стержней оформляющие
внутренние полости отливки
В худ. литье часто используются в качестве моделей готовые худ. модели , которые
невозможно разрезать для того чтобы получить разъёмную модель. Процесс формовки

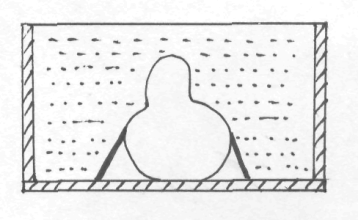

ещё более усложняется . Возможный простейший вариант это формовка с подрезкой
(схема Д).
Модель укладывают на гладкую подмодельную плиту, заформовывают полностью в
опоку, переворачивают снимая плиту и часть заформованной смеси вырезают
(выцарапывают). Так чтобы модель можно было легко вынуть из полу формы

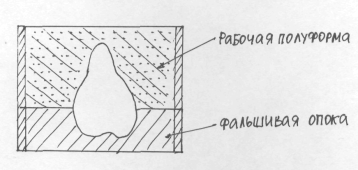

После этого сложную поверхность разъёма присыпают разделительною смесью ( пудры, графит , мелкий песок) и набирают вторую полуформу (не извлекая модель). При формовке второй полуформы в местах откуда была выбрана смесь образуются выступы -болванчики . После форму разбирают , извлекают модель и собирают вновь под заливку . Часто вместо формовки с подрезкой используют формовку с так называемой фальшивой формовкой ( фальшивые опоки ) схема Е .
В начале изготавливают часть формы без модели с гладкой поверхностью в которую вдавливают неразъемную модель до условной плоскости разъёма ( пользуясь правилом теней ) после этого набивают рабочую полуформу ( верха или низа), фальшивую опоку снимают и вместо неё набивают вторую рабочую полуформу . Вместо фальшивой опоки при серийном и массовом производстве отливок можно использовать специальные подмодельные доски с выемкой до условной плоскости разъёма . Очевидно , что проще формовать по односторонним ( типа барельефа или медали ) моделям .
7. Литье по выплавляемым моделям .
- является основным способом худ. литья , т.к. позволяют использовать неразъемные модели любой сложности и неразъемные литейные формы . При этом резко возрастает чистота поверхности , меньше газовые раковины ,засоры и т.п. Сущность изложена в курсе ТХМ . В худ. литье имеется ряд особенностей , мелкие худ. отливки без полостей и глубоких поднутрений изготавливают точно так же как машиностроительные отливки используя литниковые системы 1-го и 2-го типа .
Крупные худ. отливки ( приме Конная статуя Петра 1 ) изготавливается в несколько этапов . В начале по скульптуре из гипса изготавливают разъемную гипсовую форму состоящую из большого количества кусков легко снимающихся с модели . Затем внутренняя поверхность каждого куска обмазывается слоем воска толщиной которой
должна быть стенка отливки . После все куски собирают скрепляя между собой дополнительными слоями смазки . В образовавшуюся полость заливают смесь ( гипс с песком к примеру ) ,после затвердевания этого стержня всю форму нагревают для выплавления воска , а после прокалки заливают соответствующим сплавом ( например бронза).
