Движение электронов в тормозящем электрическом поле

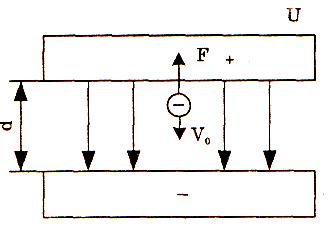

Электрическое поле, линии напряженности которого совпадают по направлению с вектором начальной скорости электрона, называется тормозящим. Направление движения электрона в поле противоположно направлению силы воздействия поля на электрон (рис. 1.15).
Рис. 1.15. Движение электронов в тормозящем электрическом поле
Под действием силы Р электрон будет постепенно терять свою скорость, двигаясь равнозамедленно, в какой-то точке поля остановится и начнет двигаться в обратном направлении.
Движение электронов в поперечном электрическом поле

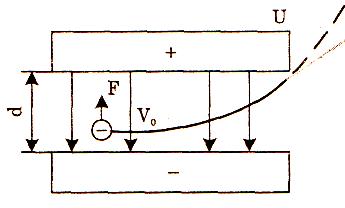

Поперечным электрическим полем называется поле, линии напряженности которого перпендикулярны вектору начальной скорости электрона (рис. 1.16).
Рис. 1.16. Движение электронов в поперечном электрическом поле
За счет действия силы Р возникает вертикальная составляющая скорости электронов, которая будет все время увеличиваться. Начальная скорость электрона V0 остается постоянной, в результате чего траектория движения электронов будет представлять собой параболу.
При вылете электронов за пределы действия поля они будут двигаться по прямой линии.
Движение электронов в магнитном поле
Когда электрон влетает в магнитное поле, на него будет действовать сила Лоренца F,
Fл = BeV0sinα
где В - вектор магнитной индукции;
е - заряд электрона;
V0 - начальная скорость движения электрона;
sinα - угол между вектором скорости движения и вектором направления магнитной индукции. Если α равен 90°, то sinα, равен единице. В случае наличия такого угла α = 90° между векторами траектория движения электрона будет представлять собой дугу окружности (рис. 1.17).
Рис. 1.17. Движение электронов в магнитных полях
Если V0 = 0 электрон не двигается в пространстве, сила Лоренца Fл = 0.

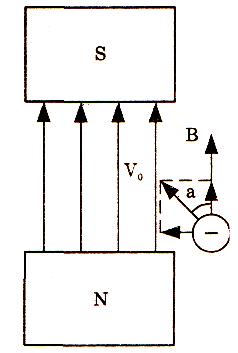

Если угол α не равен 90 °, то вектор скорости движения электрона представляет собой две составляющие - поперечную и продольную относительно направления магнитных силовых линий (рис. 1.5).
Рис. 1.5. Вектор скорости электрона
Направление силы Лоренца F определяют по правилу буравчика. Под действием поперечной составляющей электрон будет двигаться по окружности, а под действием продольной составляющей будет поступательно перемещаться. В результате траектория перемещения электрона будет представлять собой спираль.
Лекция 2 Переменный ток
Переменный ток - это периодические изменения силы тока и напряжения в электрической цепи, происходящие под действием переменной ЭДС от внешнего источника. Форма переменного тока или напряжения может принимать самые различные виды. Наиболее распространенной является синусоидальная форма переменного напряжения или тока,
или ,
где u – мгновенное значение напряжения, Um - амплитуда напряжения, ω – циклическая частота колебаний. Если напряжение меняется с частотой ω, то и сила тока в цепи будет меняться с той же частотой, но колебания силы тока не обязательно должны совпадать по фазе с колебаниями напряжения (φ - фаза колебаний, характеризует положение амплитуды Um в момент начала отсчета движения). Поэтому в общем случае
,
где φc - разность (сдвиг) фаз между колебаниями силы тока и напряжения.
Частота колебаний напряжения в сети равна 50 Гц. Такую же частоту колебаний имеет и сила переменного тока. Это означает, что на протяжении одной сек. ток 50 раз поменяет свое направление. Частота 50 Гц принята для промышленного тока во многих странах мира. В США частота промышленного тока 60 Гц.
