Закон Ома для участка цепи, не содержащего э.Д.С.
Закон Ома для участка цепи, не содержащего э. д. с., устанавливает связь между током и напряжением на этом участке. Применительно к рис.1.7
Uab = IR
или
I = Uab/R = (φa – φb)/R
Закон Ома для участка цепи, содержащего э.Д.С.
Закон Ома для участка цепи, содержащего э. д. с., позволяет найти ток этого участка по известной разности потенциалов (φa - φс) на концах участка цепи и имеющейся на этом участке э. д. с. Е. Для схемы рис. 1.8, а
I = (φa – φc + Е)/R = (Uac + E)/R.
для схемы рис. 1.8, б
I = (φa – φc - Е)/R = (Uac - E)/R.
Уравнения математически выражают закон Ома для участка цепи, содержащего э. д. с.; знак + перед Е соответствует рис. 1.8,а, знак минус - рис. 1.8, б.
Законы Кирхгофа

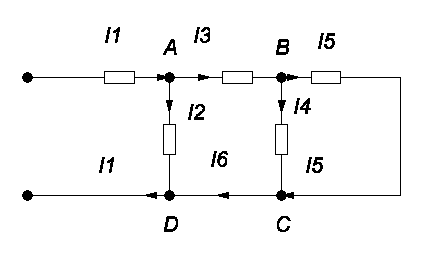

В сложных схемах токи и напряжения можно определить с помощью законов Кирхгофа. Закон Кирхгофа для тока: сумма токов, притекающих к узлу, равна сумме токов, вытекающих из узла. Рассмотрим схему на рис. 1.9. Здесь ток I1 – полный ток, притекающий к узлу А, а токи I2 и I3 — токи, вытекающие из узла А. Следовательно, можно записать
I1 = I2 + I3
Аналогично для узла В, І3 = I4 + I5. Предположив, что I4 = 2 мА и I5 = 3 мА, получим, I3 = 2 + 3 = 5 мА. Приняв I2=1 мА, получим I1 = 1 + 5 = 6 мА.
Рис.1.9
Далее можно записать для узла С, I6 = I4 + I5 = 2 + 3 = 5 мА, для узла D,
I1= I2 + I6 = 1 + 5 = 6 мА.
Закон Кирхгофа для напряжений: полная ЭДС, действующая в замкнутом контуре, равна сумме падений напряжения на всех резисторах в этом контуре.

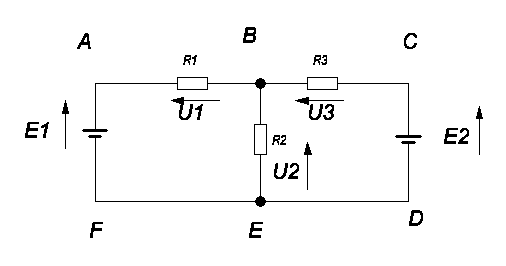

Рассмотрим схему на рис. 1.10.
Рис.1.10
Для контура ABEF можно записать, E1 = UR1+UR2, а для контура ACDF,
Е1 - Е2 = URl + UR3, а для контура BCDE, E2 +U3 = U2. Зная Е1, Е2 можно найти U1, U2, U3.
Действие электрического тока
Непосредственно наблюдать электрический ток человек не может, а о наличии тока он судит по сопровождающим этот ток явлениям. Подобные явления можно наблюдать с помощью различных приемников электроэнергии.
Когда ток течет по цепи, он вызывает три эффекта:
нагрев;
магнетизм;
химическое действие.
На эффекте нагревания основана работа таких электрических приборов, как осветительные лампы и нагревательные элементы.
На явлении магнетизма основана работа реле, электромоторов и генераторов. Химическое действие тока используется для гальванопластики и зарядки батарей. Для цепи, показанной на рис. 1.11, химическая энергия батареи сначала превращается в электрическую энергию, а потом в тепловую энергию нити накала лампы.

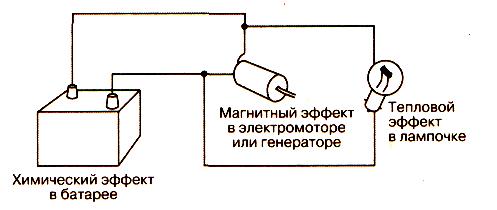

Рис.1.11. Лампа, электромотор и батарея - тепловое, магнитное и химическое действие тока
Указанные три электрических эффекта взаимообратимы. Нагрев термопары вызовет появление электродвижущей силы и, следовательно, электрического тока. На практике это явление применяется в измерительных приборах. При вращении катушки с проволокой в поле магнита возникает электродвижущая сила (э.д.с.) и, соответственно, электрический ток. На этом основана работа генератора. Химическое действие тока, например, в батарее, создает э.д.с., которая приводит к появлению электрического тока.
