Входное сопротивление
У любого электрического устройства, для работы которого требуется сигнал, имеется входное сопротивление. Точно так же, как и любое другое сопротивление, входное сопротивление устройства есть мера тока, текущего по входной цепи, когда ко входу приложено определенное напряжение.
Например, входное сопротивление 12-вольтовой осветительной лампы, потребляющей 0,5 А, равно 12/0,5 = 24 Ом. На первый взгляд, наличие в схеме конденсаторов, резисторов и полупроводниковых p-n переходов делает определение входного сопротивления трудным. Однако любую входную цепь, какой бы сложной она ни была, можно представить в виде простого импеданса (рис9.5).

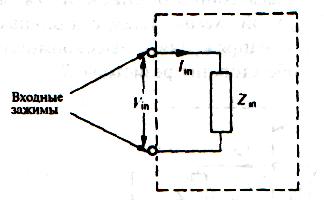

Рис. 9.5. Схема с парой входных клемм, иллюстрирующая понятие входного импеданса Zin.
Если Vin - напряжение переменного входного сигнала, а Iin - переменный ток, текущий по входной цепи, то входной импеданс равен
Zin = Vin/Iin
У большинства схем входной импеданс имеет резистивный (омический) характер в широком диапазоне частот, в пределах которого сдвиг по фазе между входным напряжением и входным током пренебрежимо мал. В этом случае справедлив закон Ома и нет необходимости в алгебре комплексных чисел и в векторных диаграммах, применяемых к цепям с реактивными элементами. Важно отметить, однако, что из омического характера входного импеданса не обязательно следует возможность его измерения на постоянном токе; на пути входного сигнала могут находиться реактивные компоненты (например, разделительный конденсатор), которые несущественны в отношении переменного сигнала на средних частотах, но не позволяют проводить измерения во входной цепи на постоянном токе.
Измерение входного сопротивления
Cпособ измерения входного сопротивления показан на рис. 9.6.

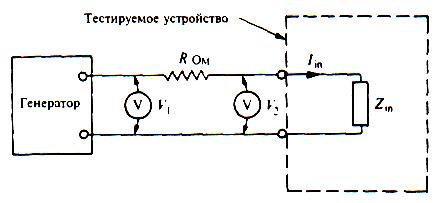

Рис. 9.6. Измерение входного сопротивления
Резистор с известным сопротивлением R Ом включают между генератором и входом схемы. Затем с помощью осциллографа или вольтметра переменного напряжения с высокоомным входом измеряются напряжения V1, и V2 по обе стороны резистора R.
Если Iin - переменный входной ток (в амперах), то, согласно закону Ома, на резисторе R падает напряжение, равное
V1 – V2 = RIin вольт.
Поэтому
Iin = (V1 – V2)/R ампер.
Входное сопротивление
Zin = V2/Iin,
следовательно,
Zin = V2R/(V1 – V2) = R/(V1/V2 – 1) Ом.
Если схема является усилителем, то V1, и V2, удобнее измерять на выходе усилителя: V1 = Vвых1/k измеряется при непосредственном подключении генератора ко входу, а V2 = Vвых2/k - при последовательном включении со входом резистора R. Поскольку в выражении для Zin присутствует отношение V1/V2, то
V1/V2 = Vвых1/Vвых2 .
Пример: если включение последовательно со входом резистора с сопротивлением 10 кОм вызывает уменьшение напряжения на выходе усилителя наполовину, то V1/V2 = 2 и Zin = 10 кОм.
Выходное сопротивление
Пример, дающий представление о выходном сопротивлении: свет фар автомобиля тускнеет при работе стартера. Большой ток, потребляемый стартером, вызывает падение напряжения внутри аккумулятора, в результате чего напряжение на его клеммах уменьшается и свет фар становится менее ярким. Это падение напряжения происходит на выходном сопротивлении аккумулятора, возможно, более известном как внутреннее сопротивление или сопротивление источника. Этот пример можно распространить на все выходные цепи, включая цепи постоянного и переменного тока, у которых всегда имеется определенное выходное сопротивление, соединенное с источником напряжения.
Теорема Тевенина гласит, что каждую электрическую цепь с двумя выводами, состоящую из источников напряжения и сопротивлений, можно заменить на последовательно включенные, одно сопротивление и один источник ( рис. 9.7), где Zout - выходной импеданс, а V- выходное напряжение холостого хода, то есть напряжение на выходе разомкнутой цепи.
Рис. 9.7. Эквивалентная схема, применимая к любой паре выходных клемм в соответствии с теоремой Тевенина
Из рис. 9.7, видно, что, когда к выходным клеммам подключается резистор или входные клеммы другого устройства, часть напряжения источника V падает на внутреннем импедансе Zout . Обычно выходной импеданс схем имеет резистивный (омический) характер в широком диапазоне частот, и поэтому Zout можно заменить - выходным сопротивлением Rout.
