Температурное свойство транзисторов
Диапазон рабочих температур биполярного транзистора определяется температурными свойствами p-n перехода. При его нагревании от комнатной температуры, составляющей 25 °С, до 65 °С сопротивление базы и закрытого коллекторного перехода уменьшается примерно от 15 до 20%. Особенно сильно нагревание полупроводника влияет на обратный ток коллектора Iкбо. Примером может служить факт, что обратный ток коллектора увеличивается в 2 раза при увеличении температуры на каждые 10 °С. Таким образом, изменение температуры кристалла влияет на характеристики транзистора и положение его рабочей точки (рис. 7.23).

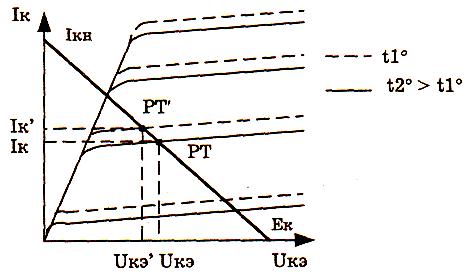

Рис. 7.23. Изменение рабочей точки от изменения температуры
При увеличении температуры ток коллектора транзистора Iк увеличивается, а напряжение коллектор - эмиттер Uкэ уменьшается, что равносильно открыванию транзистора.
Делаем вывод, что каскад, выполненный по схеме включения транзистора с общим эмиттером, требует температурной стабилизации.
Частотное свойство транзисторов
Диапазон рабочих частот транзистора определяется следующими двумя факторами:
наличием барьерных емкостей на p-n переходах. Коллекторная емкость сильнее влияет на частотные свойства транзистора, так как она подключается параллельно большому сопротивлению (рис. 7.24);
возникновением разности фаз между токами эмиттера и коллектора. Ток коллектора отстает от тока эмиттера на время, требуемое для преодоления базы транзистора носителями заряда.

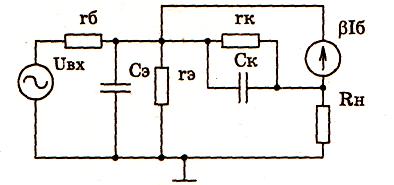

Рис. 7.74. Эквивалентная схема транзисторного каскада
Рассмотрим рисунки векторов токов транзистора для трех случаев частот ω:
пусть ω1 = 0, т. е. имеем дело с постоянным током, сдвиг фаз φ1= 0, и коэффициент передачи тока равен β1 = h21 = Iк/Iб (рис.7.22);
допустим, имеется некая не очень высокая частота ω2 > 0, φ2 > φ1,ток базы транзистора во втором случае будет больше, Iб2 > Iб1. Коэффициент передачи β2 > β1 (рис. 7.25);
предположим, что частота весьма высокая ω3 > 0, при этом коэффициент передачи тока β3 намного меньше, чем β2 (рис. 7.22).
φ1 = 0 φ2 > φ1 φ3 > φ2
Рис. 7.25. Фазовый сдвиг между токами эмиттера и коллектора
Таким образом, с ростом частоты коэффициент усиления по току уменьшается, поэтому для оценки частотных свойств биполярных транзисторов используют один из важнейших параметров, именуемый граничной частотой, fгр - такая частота, на которой коэффициент усиления каскада уменьшается в √2 раз. Пользуясь понятием граничной частоты, определим коэффициент передачи тока β по формуле
β = β0/√1 + (f/fгр)2,
где β0 - коэффициент усиления на постоянном токе;
f - частота, на которой определяется коэффициент усиления β;
fгр - граничная частота.
Лекция 8 Полевые транзисторы
Полевым транзистором называется полупроводниковый прибор, в котором ток обеспечивается прохождением только основных носителей зарядов под действием продольного электрического поля, а управление этим током осуществляется поперечным электрическим полем, которое создается напряжением, приложенным к управляющему электроду. Вывод полевого транзистора, от которого истекают основные носители зарядов, называется истоком. Вывод полевого транзистора, к которому стекают основные носители зарядов, называется стоком. Вывод полевого транзистора, к которому прикладывают управляющее напряжение, создающее поперечное электрическое поле, называется затвором.
Участок полупроводника, по которому движутся основные носители зарядов между p-n переходами, называется каналом полевого транзистора. Полевые транзисторы подразделяются на транзисторы с каналом р или n типа. Переходы полевого транзистора с каналом n типа показаны на рис. 8.1, а с каналом p типа на рис.8.2.
Рис. 8.1. Переходы транзистора с каналом n типа
Рис. 8.2. Переходы транзистора с каналом p типа
Условное графическое изображение полевого транзистора с каналом n типа изображено на рис. 8.3, а с каналом p типа на рис. 8.4.
Рис. 8.3. УГО транзистора с каналом n типа
Рис. 8.4. УГО транзистора с каналом p типа
Принцип действия рассмотрим на примере полевого транзистора с каналом n типа (рис. 8.5).
Рис. 8.5. Транзистор с каналом n типа
На затвор подается такое напряжение, чтобы переходы, были закрыты. Напряжение между стоком и истоком создает продольное электрическое поле, за счет которого через канал движутся основные носители зарядов, создавая ток стока.
При отсутствии напряжения на затворе Uзи p-n переходы закрыты собственным внутренним полем, ширина их минимальна, а ширина канала максимальна, и ток стока Iс1 будет максимальным. При увеличении запирающего напряжения на затворе Uзи > 0 ширина p-n переходов увеличивается, ширина канала уменьшается, и ток стока снижается Iс2 < Iс1. При достаточно больших напряжениях на затворе Uзи > 0 ширина p-n переходов может увеличиться настолько, что они сольются, ток стока станет равным 0, Iс3 = 0.
Напряжение на затворе, при котором ток стока равен 0, называется напряжением отсечки. Полевой транзистор представляет собой полностью управляемый полупроводниковый компонент, так как, изменяя напряжение на затворе, можно уменьшать ток стока и поэтому принято говорить, что полевые транзисторы с управляющими p-n переходами работают только в режиме обеднения канала. В отличие от биполярных транзисторов, параметры и характеристики полевых транзисторов в значительно меньшей степени подвержены изменению при изменении температуры, ибо концентрация основных носителей заряда в широком диапазоне температур, исключая наиболее низкие, практически не меняется.
