Среднеквадратическое значение сложных сигналов
Как уже говорилось, соотношение среднеквадратическое значение = 0,707 амплитуды справедливо только для синусоидальных сигналов. Среднеквадратическое значение сигналов, имеющих другую форму, может быть определено следующим образом:
определяем квадрат площади положительной части сигнала за один период,
S2+ = U2+×t+;
определяем квадрат площади отрицательной части сигнала за один период. Заметим, что при определении площади отрицательное значение превращается в положительное,
S2- = U2-×t-;
определяем среднее значение суммарной площади сигнала за период
(S2+ + S2-) /T;
вычисляем квадратный корень из средней площади сигнала за период
Uд = √(S2+ + S2 -) /T.

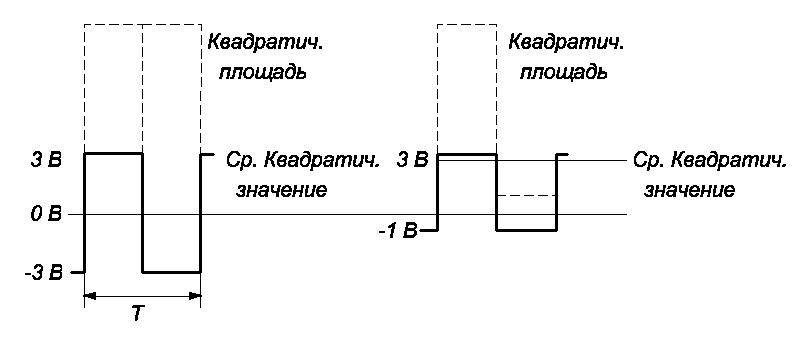

Рис.2.11
Определим среднеквадратическое значение сигнала, имеющего форму меандра (рис. 2.11):
площадь положительного полупериода составляет
S2+ = 32×T/2 = 9T/2;
площадь отрицательного полупериода составляет
S2- = (-3)2×T/2 = 9T/2;
среднее значение площади за период, следовательно равно
(S2+ + S2 -) /T = (9×T/2 + 9×T/2)/T = 9T/T = 9;
среднеквадратическое значение напряжения будет равно
Uд меан = √9 = 3 В.
Определим среднеквадратическое значение сигнала, имеющего не симметричную форму (рис. 2.11):
площадь положительного полупериода этого сигнала составляет
S2+ = 32×T/2 = 9T/2;
площадь отрицательного полупериода составляет
S2- = (-1)2×T/2 = T/2;
среднее значение площади за период, следовательно, равно
(S2+ + S2 -) /T = (9×T/2 + 1×T/2)/T = 10T/2T = 5;
среднеквадратическое значение напряжения будет равно
Uд = √5 = 2,24 В.
Сравним среднеквадратическое значение синусоидального напряжения имеющего значение положительной и отрицательной амплитуды +3 В и -3 В, с среднеквадратическим значением сигнала, имеющего форму меандра.
Uд sin = 0, 707× 3 В = 2,12 В, Uд меан = √9 = 3 В.
Как видим, прямоугольный сигнал имеет большее среднеквадратическое значение. Это объясняется тем, что площадь под прямоугольной огибающей больше, чем площадь под синусоидой, хотя оба сигнала имеют одинаковые значения положительного и отрицательного пиков. В данном случае среднеквадратическое значение прямоугольного сигнала равно его пиковому значению.

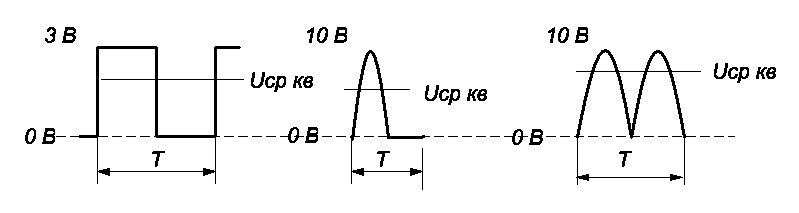

Рис. 2.12
На рис. 2.12 изображен прямоугольный сигнал, имеющий только положительные значения. Определим среднеквадратическое значение сигнала, имеющий только положительные значения (рис. 2.12):
площадь положительного полупериода этого сигнала равна
S2+ = 32×T/2 = 9T/2;
площадь отрицательного полупериода составляет
S2- = (0)2×T/2 = 0;
среднее значение площади за период, следовательно равно
(S2+ + S2 -) /T = (9T/2 + 0)/T= 4,5;
среднеквадратическое значение напряжения будет равно
Uд = √4,5 = 2,12 В.
Среднеквадратическое значение этого сигнала меньше его пикового значения.
Определим среднеквадратическое значение напряжения Sin сигнала, имеющий только положительные значения (рис. 2.12):
площадь положительного полупериода этого сигнала равна
S2+ = 0∫2πU²мф sin2 ωt dt = Uмф²× π/2 = 100× π/2
(предел интегрирования от – 0 до +2π);
площадь отрицательного полупериода составляет
S2- = 0;
среднее значение площади за период, следовательно равно
(S2+ + S2 -) /T = (100× π/2+ 0)/2π= 100/4 = 25;
среднеквадратическое значение напряжения будет равно
Uд = √25 = 5.
При однополупериодном выпрямлении среднеквадратическое значение sin напряжения равно половине его амплитуды.
При двухполупериодном выпрямлении среднеквадратическое значение такое же, как у полной синусоиды, т. е.,
Uд = 707 ×Uмф = 0,707× 10 = 7,07 В
поскольку при вычислении среднеквадратического значения отрицательный полупериод идентичен положительному.
