Электронные и дырочные полупроводники
В отличие от металлов, электропроводность которых обусловлена свободными электронами, в полупроводниках может быть два типа электропроводности: электронная и дырочная. При переходе электрона в зону проводимости кристалл полупроводника приобретает электропроводность.

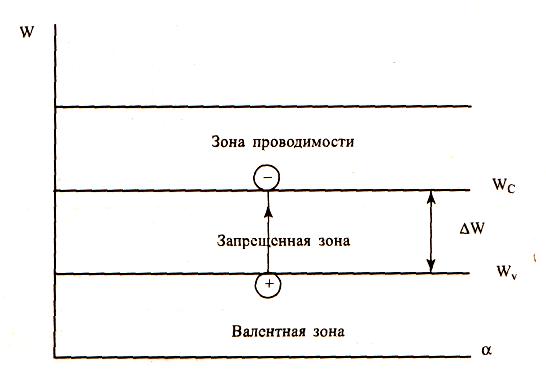

Однако при этом в валентной зоне появляются свободные уровни, которые называют дырками. Дырки имеют положительный заряд и также могут участвовать в образовании тока через кристалл. Таким образом, в полупроводниках могут иметь место два типа электропроводности, связанные с различными типами носителей зарядов: электронная (обусловленная движением свободных электронов в зоне проводимости) и дырочная (обусловленная движением дырок в валентной области). Условное изображение перехода электрона из валентной зоны в зону проводимости приведено на рис. 5.3. На этом рисунке электрон в зоне проводимости представлен в виде кружка с отрицательным зарядом, а дырка в валентной зоне изображена как кружок с положительным зарядом. Стрелка показывает направление перехода электрона.
Рис. 5.3. Переход электрона из валентной зоны в зону проводимости
Если в основной полупроводник (Ge или Si), ввести примесь, например фосфор Р или сурьму Sb, то четыре электрона атома примеси оказываются связанными с четырьмя валентными электронами основного полупроводника. Однако пятый валентный электрон примеси является избыточным. Он легко переходит в зону проводимости и участвует в создании электронной проводимости кристалла. Примеси, отдающие свои электроны в зону проводимости основного полупроводника, называют донорами. Если в основной полупроводник ввести, например галлий Gа или индий In, то только три электрона атома примеси связываются с тремя валентными электронами основного полупроводника. Недостающий четвертый электрон для основного полупроводника заимствуется из зоны проводимости, в которой при этом образуется дырка, имеющая положительный заряд. Примеси, способные принимать на свои уровни валентные электроны, называют акцепторами.
Таким образом, с помощью доноров создаются полупроводники, в которых основными носителями зарядов служат электроны. Такие полупроводники называют электронными (или п-типа). С помощью акцепторов создаются полупроводники, в которых основными носителями зарядов являются дырки. Такие полупроводники называют дырочными (или р - типа).
Виды токов в полупроводниках
Если полупроводник помещен в электрическое поле, то в нем возникают два вида токов: дрейфовый и диффузионный.
Дрейфовый ток обусловлен перемещением носителей зарядов (электронов или дырок) под действием электрического поля. Плотность дрейфового тока определяется концентрацией электронов n (или дырок p), зарядом электрона q и средней скоростью V перемещения заряда в направлении, перпендикулярном сечению полупроводника:
jE = nqV
Диффузионный ток. В полупроводниках электрический ток вызывается не только электрическим полем, но и неравномерным распределением подвижных носителей заряда (электронов и дырок) по объему кристалла.
Если в некотором объеме полупроводника имеется область с большей концентрация электронов, то число электронов, движущихся из области с большой концентрацией в область с меньшей концентрацией, будет превышать число частиц, движущихся в противоположном направлении. В результате появится некоторое упорядоченное диффузионное перемещение электронов проводимости в направлении уменьшения их концентрации, т.е. возникнет диффузионный электрический ток, направление которого противоположно направлению диффузии электронов. Плотность диффузионного тока j прямо пропорциональна концентрации электронов проводимости. Аналогичный процесс происходит и при неравномерной концентрации дырок, создающей диффузионный электрический ток, совпадающий по направлению с направлением диффузии дырок.
Диффузия электронов и дырок создает на переходе напряженность электрического поля
Е = dU/dx,
поэтому кроме диффузионного тока через переход будет также проходить дрейфовый ток (ток проводимости).
