Питание цепи базы транзистора по схеме с фиксированным напряжением базы

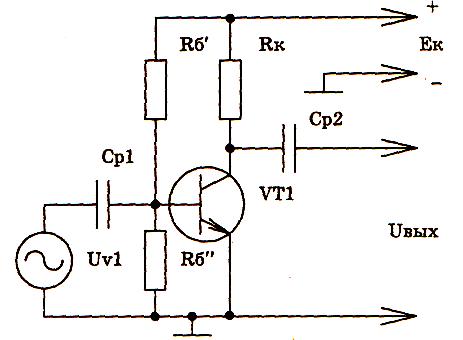

Рассмотрим каскад с питанием цепи базы транзистора по схеме с фиксированным напряжением базы (рис. 9.18) и соответствующий ей делитель напряжения базы (рис. 9.18).
Рис. 9.18. Схема с фиксированным напряжением базы
В данном случае делитель напряжения состоит из резистора Rб' и Rб", включенного параллельно сопротивлению эмиттерного перехода rэ.
Напряжение источника питания коллектора транзистора Ек разделено делителем напряжения на два напряжения URб' и URб":
Напряжение URб' можно найти по формуле:
URб’’ = (Iб0 + Iд) Rб’’,
где Iд - это ток, проходящий через делитель напряжжения, Iб0 – обратный ток базы.
Напряжение URб" представляет собой напряжение база-эмиттер транзистора Uбэ. Ввиду того, что ток, протекающий через делитель напряжения, от 3 до 5 раз больше обратного тока Iб0 и напряжение база-эмиттер транзистора находится как
Uбэ = IдRб".
Напряжение база-эмиттер Uбэ находится из входной характеристики транзистора по заданному току базы.
Напряжение источника питания можно вычислить согласно выражению:
Ек = URб' + Uбэ = IдRб' + Uбэ,
из этой формулы сопротивление резистора Rб' равно:
Rб’ = (Ек - Uбэ)/Iд.
Ввиду того, что напряжение источника питания Ек намного больше напряжения база-эмиттер транзистора Uбэ, справедливо упростить предыдущую формулу и записать ее так:
Rб’ ≈ Ек /Iд.
Каскад, выполненный по схеме с фиксированным напряжением на базе транзистора, при изменении температуры окружающей среды работает устойчивее, чем каскад, выполненный по схеме с фиксированным током базы, однако для успешной работы каскада необходима температурная стабилизация, или термостабилизация.
Термостабилизация рабочей точки при помощи терморезистора и полупроводникового диода

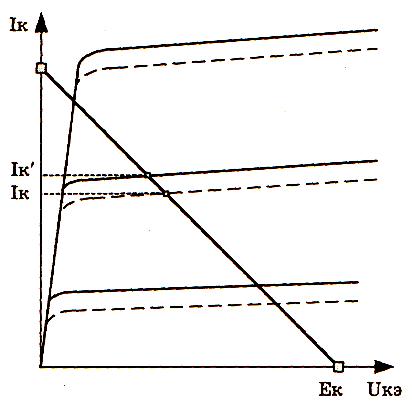

При нагревании полупроводникового кристалла транзистора рабочая точка смещается по нагрузочной прямой, что приводит к увеличению коллекторного тока Iк и уменьшению напряжения коллектор-эмиттер транзистора Uкэ (рис. 9.19), что равносильно приоткрыванию транзистора.
Рис. 9.19. Нагрузочная прямая
Поэтому основной задачей температурной стабилизации является синхронное с увеличением температуры закрывание эмиттерного перехода транзистора, что можно достичь, используя терморезистор (рис. 9.20).
Рис. 9.20. Термостабилизация при помощи терморезистора

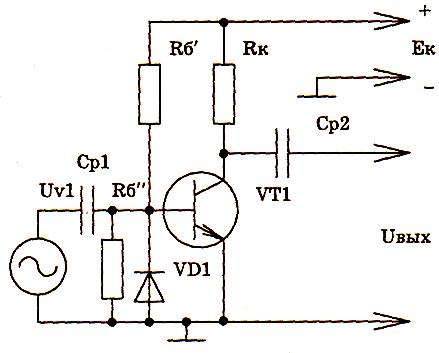

При повышении температуры сопротивление терморезистора уменьшается, что приводит к общему уменьшению сопротивлений включенных в параллель резисторов Rб" и Rt. За счет этого напряжение база-эмиттер транзистора Uбэ будет уменьшаться, и рабочая точка сохранит свое положение на нагрузочной прямой. Аналогичным образом происходит термостабилизация рабочей точки при использовании полупроводникового диода (рис. 9.21).
Рис. 9.21. Термостабилизация при помощи диода
При увеличении температуры сопротивление диода в обратном включении будет уменьшаться за счет увеличения обратного тока диода. Общее сопротивление включенных параллельно резистора Rб" и диода VD1 будет уменьшаться, что приведет к уменьшению напряжения база-эмиттер Uбэ, транзистор подзапирается и рабочая точка сохраняет свое положение.
Недостатком усилительных каскадов с терморезистором и полупроводниковым диодом является то, что и терморезистор, и полупроводниковый диод должны подбираться по температурным свойствам для каждого конкретного транзистора, что не технологично.
