Операционные усилители
Операционным усилителем (ОУ) называется устройство, предназначенное для выполнения математических операций с аналоговыми сигналами, имеющее исключительно высокий коэффициент усиления, очень большое входное и малое выходное сопротивление и выполненное в микроэлектронном исполнении.
Операционный усилитель включает в свой состав один или несколько дифференциальных каскадов УПТ, генератор стабильного тока для питания этих каскадов и выходные эмиттерные повторители для увеличения входного и уменьшения выходного сопротивления. В качестве нагрузок каскадов ОУ используют транзисторные источники тока. Так как максимальный номинал резистора в микросхеме обычно не превышает 50 кОм, применяют транзисторы, функционирующие в режиме микротока. В ОУ обычно работают несколько тысяч транзисторов, при этом число каскадов усиления всего 2 или 3, так как в противном случае будет велика склонность ОУ к самовозбуждению.

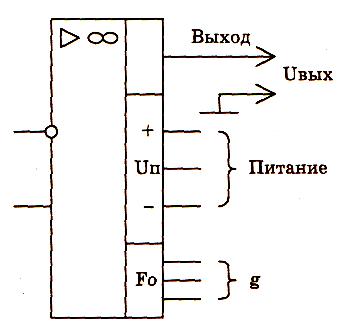

Условное графическое обозначение ОУ показано на рис. 10.4.
Рис. 10.4. УГО ОУ
Выводы операционного уселителя: инвертирующий, неинвертирующий, выводы для подключения двуполярного источника питания и выводы для подключения цепей коррекции.
ОУ подразделяются по следующим признакам:
общего применения;
мощные;
с управляемыми параметрами;
быстродействующие;
изолирующие - используют для обеспечения гальванической развязки каскадов.
Основные параметры ОУ:
напряжение источника питания +U и -U. Питание в основном двуполярное, обычно от ± 6 до ± 18 В, наиболее распространенное напряжение питания -+ 12 и ± 15 В;
максимальное выходное напряжение - если не оговорено отдельно в справочных данных, его принимают меньшим, или равным модулю напряжения питания за вычетом падения напряжения на ОУ, составляющим от 1 до 2 В;
сопротивление нагрузки обычно составляет от 1 до 2 кОм;
дифференциальный коэффициент усиления по напряжению;
входное сопротивление ОУ. Входное дифференциальное сопротивление - входное сопротивление для разностного сопротивления между инвертирующим и неинвертирующим входами. Его величина может достигать от сотен килом до единиц мегом;
потребляемый от источника питания ток или потребляемая мощность;
входной ток ОУ. Для ОУ, выполненных на биполярных транзисторах, входной ток может составлять единицы микроампер, а для ОУ, выполненных на полевых транзисторах, еще меньше;
напряжение смещения, или сдвига - такое напряжение, которое нужно подать на входы ОУ, чтобы при отсутствии сигнала на входах выходное напряжение ОУ было равно 0. Величина напряжения сдвига находится в диапазоне от 3 до 10 мВ для входного каскада на биполярных транзисторах и от 30 до 100 мВ для входного каскада на полевых транзисторах;
выходное сопротивление ОУ обычно составляет несколько сотен ом и указывается в справочниках;
коэффициент ослабления синфазного сигнала для ОУ обычно составляет от 70 до 80 дБ;

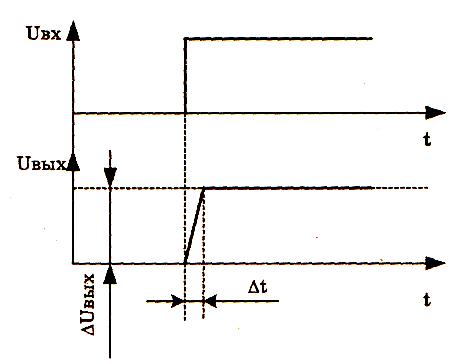

скорость нарастания выходного напряжения показывает быстродействие ОУ (рис.10.5) и находится по формуле
Kп = ΔUвых/Δt [В/мкС].
Рис. 10.5. Нарастание выходного напряжения
В технической литературе встречается УГО ОУ, изображенное на рис. 10.6.
Рис. 10.6. Устаревшее УГО ОУ
Так как ОУ имеет очень большой коэффициент усиления и достаточно сложное внутреннее устройство, при работе на определенных частотах возможно появление нежелательных фазовых сдвигов, приводящих к образованию положительных ОС и, как следствие, к самовозбуждению усилителя. Для устранения этих возможностей применяются цепи коррекции g, представляющие различные RС-цепочки. Цепи коррекции могут быть как внешними, т. е. при помощи навесных элементов, так и внутренними, т. е. внутри корпуса микросхемы, причем цепи коррекции разрабатываются на этапе проектирования ОУ и являются индивидуальными для каждого конкретного типа ОУ.
