Статические характеристики транзисторов
Статическим режимом работы транзистора называется такой режим, при котором входной тока, входное напряжение, а также выходной ток и выходное напряжения не изменяются во времени. Токи, или напряжения транзистора в данном режиме описывается уравнениями статики вида I = f (u), в которых отсутствует время t. Соответствующие им графики называются статическими характеристиками. Статические характеристики транзистора могут быть представлены кривыми
I = f (U). Статические характеристики каскада, выполненного по схеме с ОБ, изображенной на рис.7.8, измеряют двумя вольтметрами и двумя миллиамперметрами.

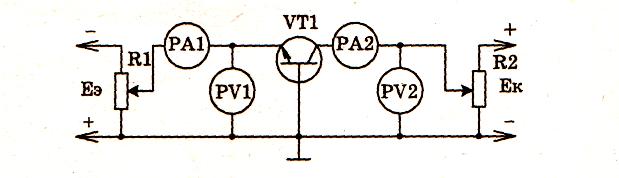

Рис. 7.8. Схема для измерения статических характеристик транзистора в каскаде с ОБ
Статические характеристики транзисторов бывают двух видов: входные и выходные. Входные характеристики (рис. 7.9) - зависимость входного тока от входного напряжения при постоянном выходном напряжении: Iвх = f (Uвх) при Uвых = const. Для каскада, выполненного по схеме с ОБ: Iвх = f (Uвх) при Uвых = const, Iэ = f (Uбэ) при Uбк = const.

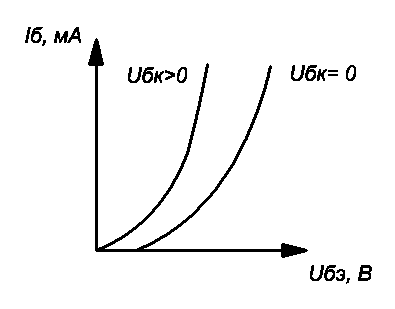

Рис. 7.9. Выходные характеристики, соответствующие входным,
Входные характеристики представляют собой прямую ветвь открытого p-n перехода. При увеличении выходного напряжения коллектор - база транзистора носители заряда быстрее преодолевают базу и рекомбинируют, следовательно, ток базы уменьшается (когда электрон рекомбинирует в области базы, происходит кратковременное нарушение равновесия, поскольку база приобретает отрицательный заряд и батарея, которая является источником положительного заряда поставляет его в базу, и эти дырки образуют базовый ток транзистора), поэтому характеристика при напряжении коллектор-эмиттер транзистора больше 0 будет проходить левее.
Выходные характеристики - зависимости выходного тока от выходного напряжения при постоянном входном токе: Iвых = f (Uвых) при Iвх = const.
Для схемы включения с ОБ Iк = f (Uбк) при Iэ = const, (рис. 7.10).

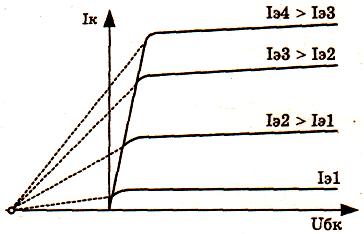

Рис. 7.10. Выходные характеристики для схемы включения с ОБ
Выходные характеристики представляют собой прямые линии, почти параллельные оси напряжения. Это объясняется тем, что коллекторный переход транзистора закрыт независимо от величины напряжения база-коллектор и ток коллектора определяется только количеством носителей заряда, проходящих из эмиттера через базу в коллектор, т. е. током эмиттера.
Динамический режим работы транзистора
Статические ВАХ сняты при отсутствии сопротивления нагрузки в выходной цепи. В практических случаях выходная цепь содержит сопротивление нагрузки. В этом случае говорят о динамическом режиме работы транзистора.
В динамическом режиме изменения коллекторного тока зависят не только от изменения базового тока, но и от изменения напряжения на коллекторе, которое, в свою очередь, определяется изменениями как базового, так и коллекторного токов. Такой режим работы называется динамическим, а характеристики, определяющие связь между токами и напряжениями транзистора при наличии сопротивления нагрузки - динамическими. Динамические характеристики строятся на семействе статических ВАХ при заданном значении Rк (рис. 7.11) .
Рис. 7.11. Схема каскада с ОЭ и коллекторной нагрузкой
Найдем напряжение питания каскада с ОЭ из выражения Ек = URк + Uкэ, в котором падение напряжения на сопротивлении коллекторного резистора
URк = Iк Rк,
где Iк - ток коллектора транзистора; Rк - сопротивление коллекторного резистора.
Теперь можно записать формулу для вычисления напряжения источника питания следующим образом:
Ек = Uкэ + IкRк.
Напряжение коллектор-эмиттер транзистора можно найти по формуле,
Uкэ = Ек - IкRк.
Последняя формула называется уравнением динамического режима работы транзистора.
Уравнение динамического режима является уравнением выходной динамической характеристики. Так как это уравнение линейное, выходная динамическая характеристика представляет собой прямую линию и строится на выходных статических характеристиках (рис. 7.12).

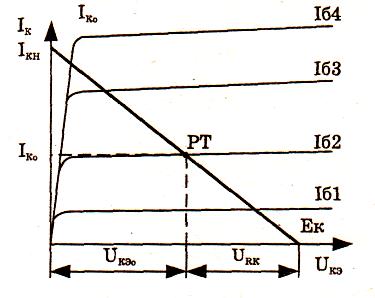

Рис. 7.12. Динамическая характеристика
Две точки для построения прямой находятся из начальных условий.
Ток коллектора транзистора Iк при напряжении коллектор-эмиттер транзистора Uкэ, равном 0, называется током коллектора насыщения. Выходная динамическая характеристика получила название нагрузочной прямой. Зная прохождение нагрузочной прямой, можно построить входную динамическую характеристику, но поскольку она очень близка к входной статической характеристике при напряжении коллектор-эмиттер транзистора больше 0, то на практике пользуются входной статической характеристикой. Точка пересечения нагрузочной прямой с одной из ветвей выходной статической характеристики для заданного тока базы называется рабочей точкой транзистора. Она позволяет определять токи и напряжения, реально существующие в схеме.
