Понятие о igbt
При больших токах и высоких напряжениях используют специальные комбинированные транзисторы с изолированным затвором, опытные образцы которых появились за рубежом в 80-х г. прошлого века. В таких приборах совмещены сразу два основных элемента - мощный биполярный p-n-p транзистор и управляющий им маломощный полевой транзистор.

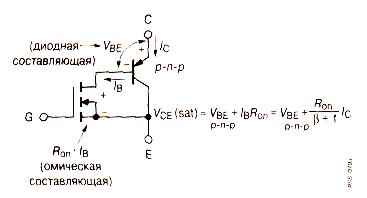

Рис. 8.13. Биполярный p-n-p транзистор и n - канальный МДП-транзистор в структуре IGBT
Эти два транзистора соединяют внутри корпуса IGBT так, что сток полевого транзистора соединяют с базой биполярного транзистора, а исток полевого транзистора - с коллектором биполярного. Эмиттер встроенного биполярного транзистора играет роль коллектора IGBT, коллектор является эмиттером IGBT, а затвор IGBT соответствует затвору встроенного полевого транзистора. При этом прямое напряжение на открытом ключе складывается из двух компонентов: напряжения на прямосмещенном эмиттерном переходе p-n-p транзистора (так называемая диодная составляющая) и падения на сопротивлении проводящего канала и модулируемой n - области (так называемая омическая составляющая). Таким образом, в отличие от МДП-ключа прямое падение напряжения в рассматриваемой структуре, с одной стороны, не может быть меньше, чем пороговое значение диодной составляющей, а с другой стороны, оно пропорционально выходному току, умноженному на значительно меньшее промодулированное омическое сопротивление. Поскольку омическая составляющая расположена в базовой цепи p-n-p транзистора, величину модуляции можно рассматривать как уменьшенное в β раз сопротивление эпитаксиального слоя, где β - коэффициент передачи базового тока биполярного транзистора.
Разрабатывали IGBT как высоковольтные компоненты с большим током коллектора и низким напряжением коллектор-эмиттер в режиме насыщения, так как мощные полевые транзисторы в таких режимах работы обладают большим падением напряжения, а следовательно, выделяют много тепла.
Тиристоры
Тиристором называется управляемый четырех - слойный полупроводниковый прибор, состоящий из последовательно чередующихся областей p и n - типов проводимостей. Тиристоры допустимо классифицировать по мощности. К слаботочным тиристорам можно отнести компоненты с максимально допустимым прямым током до 100 А, а с большим током - к мощным приборам. К низковольтным тиристорам можно отнести приборы с максимальным обратным напряжением до 1,5 кВ, а с большим максимальным напряжением - в разряд высоковольтных компонентов.
По конструкции тиристоры подразделяют на таблеточные приборы, штыревые, фланцевые и др. Тиристоры с таблеточной конструкцией корпуса имеют вид крупной таблетки или хоккейной шайбы, плоские стороны которой представляют собой металлические электроды анода и катода. Приборы с такой формой позволяют эффективно отводить тепло от полупроводниковой структуры в стороны обоих электродов. Тиристоры со штыревой формой имеют вид бочонка с винтом, выступающим из днища корпуса. Внутри бочонка расположена полупроводниковая структура, из крышки выступают мощный и маломощный электроды, а основание корпуса является вторым силовым электродом, винт, выступающий из корпуса, вкручивают в радиатор. Тиристоры с корпусами фланцевого типа являются редким изделием отечественной промышленности. Корпус таких тиристоров похож на корпус штыревого типа, но не содержит винта. Вместо винта у основания корпуса расположена гладкая металлическая плита, которую плотно прижимают к охладителю с целью организации отвода тепла от полупроводниковой структуры.
Тиристоры бывают следующих разновидностей:
динисторы - диодные тиристоры, или неуправляемые переключательные диоды, имеющие два вывода;
тринисторы - управляемые переключательные компоненты, называемые также триодными тиристорами, имеющие анод, катод и управляющий электрод;
оптронные тиристоры - тиристоры со встроенным в корпус светодиодом. Управляя током светодиода в несколько миллиампер и напряжением в единицы вольт, такие тиристоры способны коммутировать токи в сотни ампер;
симисторы - это симметричные тиристоры, т. е. тиристоры с симметричной вольтамперной характе ристикой.
