Термостабилизация рабочей точки при помощи оос по постоянному напряжению
Термостабилизация рабочей точки при помощи отрицательной обратной связи по постоянному напряжению применяется при питании цепи базы транзистора фиксированным током (рис. 9.22).

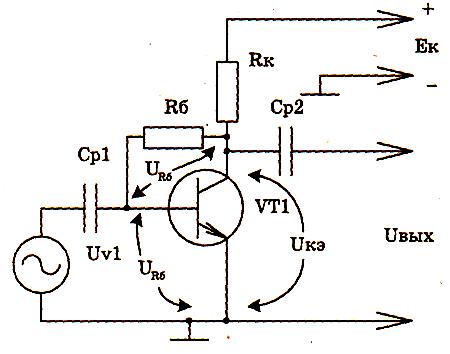

Рис. 9.22. Термостабилизация при помощи ООС по постоянному напряжению
В этом случае резистор Rб подключается не к плюсу источника питания, а к коллектору транзистора VТ1, получим делитель напряжения из включенных последовательно сопротивлений резистора Rб и перехода база-эмиттер транзистора VТ1. Пользуясь уравнениями Кирхгофа, найдем напряжение коллектор-эмиттер транзистора: Uкэ = URб + Uбэ.
Из формулы видно, что если напряжение URб фиксировано, то при уменьшении напряжения база-эмиттер транзистора Uбэ уменьшается напряжение коллектор-эмиттер транзистора Uкэ.
При увеличении температуры напряжение коллектор-эмиттер транзистора Uкэ уменьшается. Это уменьшение напряжения через цепь обратной связи (ОС), состоящую из резистора Rб, передается на базу транзистора. Напряжение Uбэ уменьшается, чем достигается стабилизация положения рабочей точки.
Термостабилизация рабочей точки при помощи оос по постоянному току
Термостабилизация рабочей точки при помощи ООС по постоянному току применяется при питании цепи базы по схеме с фиксированным напряжением базы (рис. 9.23).

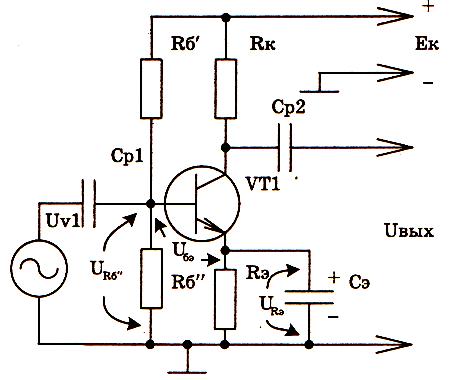

Рис. 9.23. Термостабилизация при помощи ООС по постоянному току
При возрастании температуры окружающей среды увеличивается ток коллектора транзистора Iк, а следовательно, и ток эмиттера Iэ, за счет чего напряжение URбэ будет уменьшаться. Так как напряжение URб„ постоянно, то при увеличении напряжения база-эмиттер транзистора Uбэ напряжение URэ тоже увеличивается, что можно увидеть из выражения
Uбэ↑ = URб„ - URэ↑.
В итоге эмиттерный переход подзапирается, и рабочая точка сохраняет свое положение. Так как изменение напряжения на резисторе Rэ должно зависеть только от изменения температуры и не изменяться по закону переменной составляющей усиливаемого сигнала, резистор Rэ шунтируется конденсатором большой емкости, через который будет протекать переменная составляющая, а через Rэ постоянная составляющая тока. Величину емкости конденсатора Сэ выбирают из условия 1/ωCэ < Rэ.
Полярность напряжения, приложенного к конденсатору Сэ, указана на рис. 9.16.
Усилители напряжения
Это наиболее распространенный тип усилителей. Эти усилители имеют. большой коэффициент усиления по напряжению для обеспечения максимальной величины выходного напряжения. Они используются в тех случаях, когда требуется большой размах напряжения, например в предвыходных каскадах усилителей мощности.
Усилители мощности
Эти усилители обладает большими коэффициентами усиления по мощности и по току, обеспечивая тем самым максимальную мощность выходного сигнала. Усилитель мощности используется в электронной системе в качестве выходного каскада для передачи мощности в нагрузку. Для стандартных электронных систем требуются следующие типичные значения выходной мощности:
усилитель небольшого радиоприемника 200 мВ;
аудиосистема 100 Вт и более.
