Классификация и система обозначений тиристоров
Выпускаемые тиристоры имеют классификацию и систему обозначений, установленные ГОСТ 20859.1-89. В основу обозначений тиристоров положен буквенно-цифровой код, состоящий из девяти элементов.
Первый элемент (буква или буквы) обозначает вид прибора:
Т – тиристор;
ТЛ – лавинный тиристор;
ТС – симметричный тиристор (симистор);
ТО – оптотиристор;
ТЗ – запираемый тиристор;
ТБК – комбинированно выключаемый тиристор;
ТД – тиристор-диод.
Второй элемент (буква) – подвид тиристора по коммутационным характеристикам:
Ч – высокочастотный (быстро включающийся) тиристор;
Б – быстродействующий;
И – импульсный.
Третий элемент (цифра от 1 до 9) обозначает порядковый номер модификации (разработки).
Четвертый элемент (цифра от 1 до 9) – классификационный размер корпуса прибора.
Пятый элемент (цифра от 0 до 5) – конструктивное исполнение.
Шестой элемент – число, равное значению максимально допустимого среднего тока.
Седьмой элемент – буква Х для приборов с обратной полярностью (основание корпуса – катод).
Восьмой элемент – число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии (сотни вольт).
Девятый элемент – группа цифр, обозначающая сочетание классификационных параметров: (dUзс/dt). Аббревиатура «зс» означает запертое состояние.
Пример условных обозначений тиристоров по ГОСТ 20859.1–89:
ТЛ171-320-10-6 – тиристор лавинный первой модификации, размер шестигранника «под ключ» 41 мм, конструктивное исполнение – штыревое с гибким катодным выводом, максимально допустимый средний ток в открытом состоянии 320 А, повторяющееся импульсное напряжение в закрытом состоянии 1000 В (10-й класс), критическая скорость нарастания напряжения в закрытом состоянии 500 В/мкс.
Лекция 9 Оптрон (оптопара)
Оптрон – полупроводниковый прибор, содержащий источник излучения и приемник излучения, объединенных в одном корпусе и связанные между собой оптически, электрически и одновременно обеими связями. Очень широко распространены оптроны, у которых в качестве приемника излучения используются фоторезистор, фотодиод, фототранзистор и фототиристор.
В резисторных оптронах выходное сопротивление при изменении режима входной цепи может изменяться в 100 раз. Кроме того, вольт-амперная характеристика фоторезистора отличается высокой линейностью и симметричностью, что обусловливает широкую применимость резистивных оптопар в аналоговых устройствах. Недостатком резисторных оптронов является низкое быстродействие – 0,01…1 с.
В цепях передачи цифровых информационных сигналов применяются главным образом диодные и транзисторные оптроны, а для оптической коммутации высоковольтных сильноточных цепей – тиристорные оптроны. Быстродействие тиристорных и транзисторных оптронов характеризуется временем переключения, которое часто лежит в диапазоне 5…50 мкс.

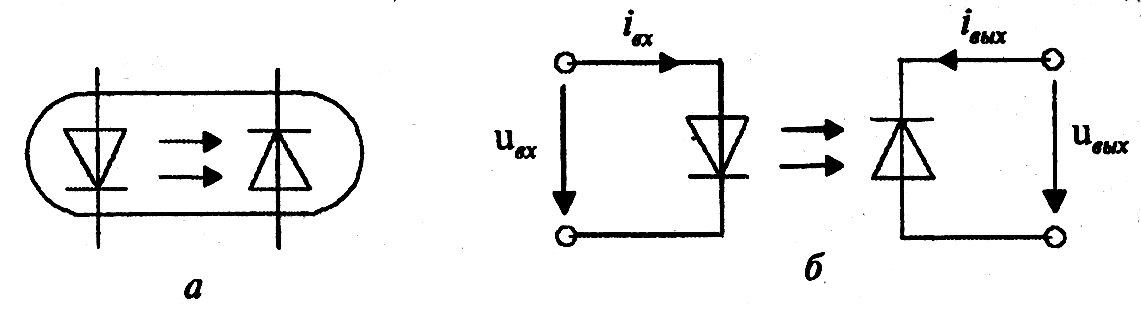

Рассмотрим подробнее оптопару светодиод-фотодиод (рис. 9.1,а). Излучающий диод (слева) должен быть включен в прямом направлении, а фотодиод – в прямом (режим фотогенератора) или обратном направлении (режим фотопреобразователя). Направления токов и напряжений диодов оптопары приведены на рис. 9.1,б.
Рис.9.1. Схема оптопары (а) и направление токов и напряжений в ней (б)
Изобразим зависимость тока iвых от тока iвх при uвых = 0 для оптопары АОД107А (рис. 9.2). Указанная оптопара предназначена для работы как в фотогенераторном, так и в фотопреобразовательном режиме.
Рис. 9.2. Передаточная характеристика оптопары АОД107А
