§ 9. Термодинамические процессы
Термодинамическим процессом называется изменение термодинамической системы (газа) в результате взаимодействия ее с внешней средой.
Рис. 1. Изохорный процесс изменения состояния газа

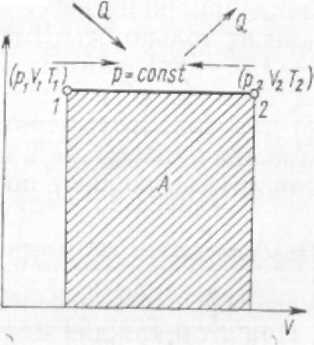

Рис. 2. Изобарный процесс изменения состояния газа
Переход газа из начального состояния в конечное всегда осуществляется через множество промежуточных состояний. Совокупность точек, соответствующих на графике этим состояниям, образует линию, которая служит графическим изображением процесса в системе координат р—V.
В зависимости от того, в каких условиях происходит переход газа из начального состояния в конечное, различают следующие термодинамические процессы: изохорный, изобарный, изотермический, адиабатный, политропный.
Изохорный процесс характеризуется тем, что переход газа из одного состояния в другое происходит без изменения удельного объема. В системе р—V координат этот процесс изображается ли-
нией J—2, параллельной оси ординат (рис. 1). Эта линия называется изохорой. В изохорном процессе газ не совершает внешней работы потому, что его объем не изменяется. Все подведенное количество
теплоты идет на увеличение внутренней энергии газа, на повышение его температуры.
В процессе 1—2 теплота подводится к газу, а в процессе 2—1 — отводится. Математическое выражение процесса:
P2/P1 = T2/T1 или p/T = R/V = const.
Рис. 3. Изотермический процесс Рис. 4. Адиабатный процесс измс- изменения состояния газа нения состояния газа
Изобарный процесс — это термодинамический процесс, протекающий при постоянном давлении. Линия 1—2, изображающая этот процесс, параллельна оси абсцис и называется изобарой (рис. 2).
Работа Л в изобарном процессе измеряется площадью прямоугольника, высота которого р, а основание V2—V1. В изобарном процессе количество теплоты, сообщенное газу, идет на увеличение внутренней энергии и на совершение внешней работы. В процессе 1—2 теплота к газу подводится, газ увеличивает объем и совершается работа против внешних сил. В процессе 2—1 теплота от газа отводится, объем газа уменьшается, и внешние силк совершают над газом работу, при этом газ охлаждается. Математическое выражение процесса:
V1/V2= T2/T1 или- V/T =R/p=const.
Изотермический процесс протекает при постоянной температуре. Его уравнение:
pV = const или p2/p1= V1/V2
В системе координат р—V процесс изображается равнобокой гиперболой, которая называется изотермой (рис. 3).
Работа Л в изотермическом процессе измеряется площадью, ограниченной изотермой 1—2, ординатами 1—В и 2—С, отрезком абсциссы ВС.
В изотермическом процессе 1—2 температура газа не изменяется, поэтому его внутренняя энергия также не изменяется, а все
подведенное количество теплоты расходуется на совершение внешней работы. В процессе 2—1 внешние силы совершают над газом работу, при этом теплота полностью отводится от газа.
Адиабатный процесс характеризуется отсутствием теплообмена с окружающей средой. В системе координат р—V этот процесс изображается кривой, которая называется адиабатой (рис. 4).
При адиабатном процессе изменяются все три параметра: р, V, Т. Математическое выражение процесса:
pVR = const,
где R — показатель адиабаты.
Рис. 5.
Термодинамические процессы:
1-4-изотермический
2-4-политропный
3-4-адиабатный
5-4-изобарный
6-4-изохорный
В процессе 1—2 работа совершается за счет уменьшения внутренней энергии
газа, температура при этом понижается.
В процессе 2—1 работа, совершаемая над газом внешними силами, идет на увеличение внутренней энергии, на повышение его температуры. На диаграмме р—V работа Л в адиабатном процессе показана заштрихованной площадкой.
Политропный процесс характеризуется тем, что он протекает с изменением всех параметров состояния газа и при наличии теплообмена с внешней средой. Кривая, изображающая политропный процесс, называется политропой. Математическое выражение процесса:
р Vn = const,
где п — показатель политропы.
На рис. 5 для сравнения показаны все термодинамические процессы.
