§ 39. Горизонтальные одноколесные
и многоступенчатые центробежные насосы
Горизонтальные одноколесные центробежные насосы с рабочим колесом одностороннего входа выпускают типов К и КМ. В марке насоса буква К обозначает консольный, буква М — моноблочный. Эти насосы применяют для перекачивания воды и других неагрессивных жидкостей с температурой до 105° С; подача насосов 4,5— 360 м3/ч, напор 8,8—98 м.

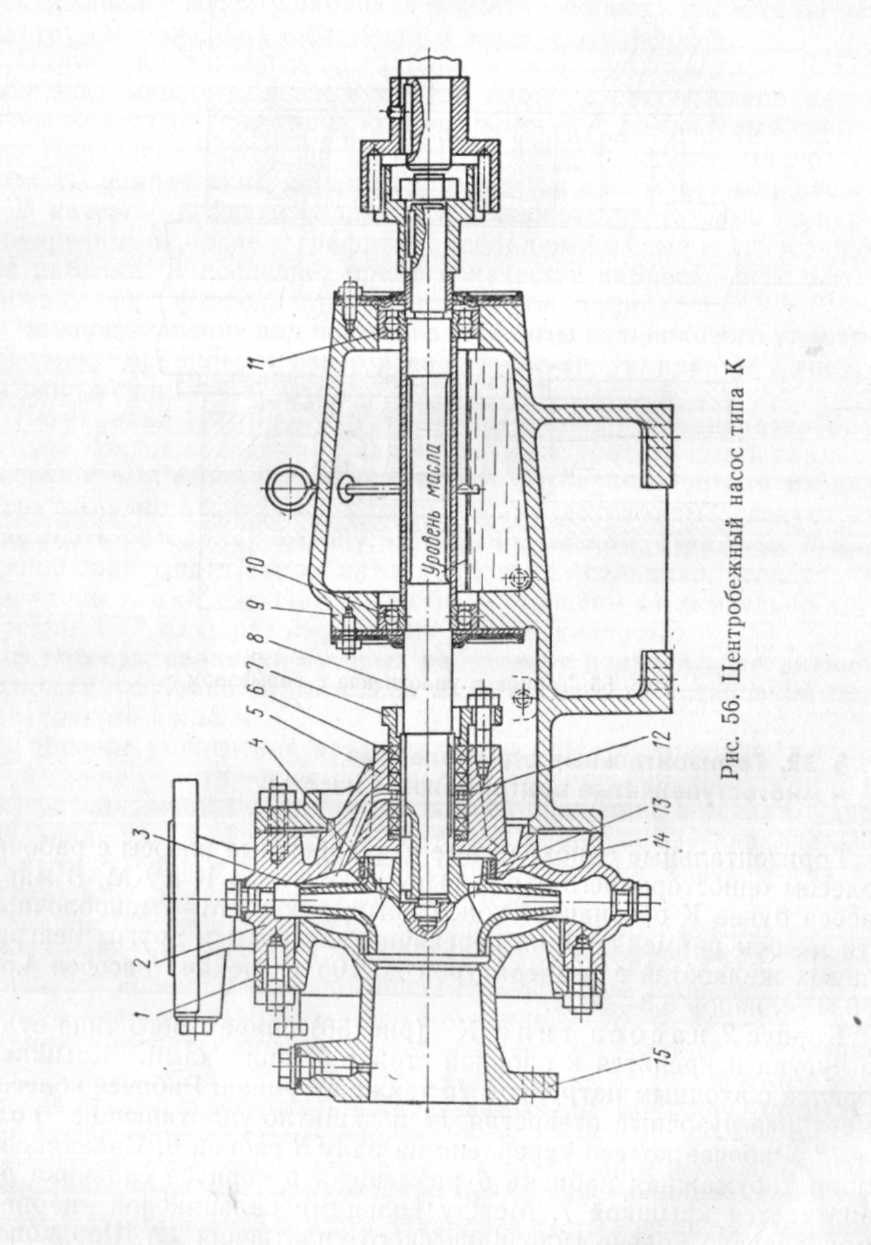

Корпусе насоса типа К (рис.56) спирального типа отлит из чугуна и крепится к опорной стойке 9 шпильками. Крышка 1 корпуса с входным патрубком 15 также чугунная. Рабочее колесо 3 имеет разгрузочные отверстия 14 и защитно-уплотняющие кольца 13. Рабочее колесо укреплено на валу 8 гайкой 4. Сальниковая хлопчатобумажная набивка 6 размещена в корпусе сальника 5 и зажимается крышкой 7. Между кольцами сальниковой набивки смонтировано кольцо гидравлического уплотнения 12. Шарикоподшипники 10 и 11 расположены в опорной стойке и смазываются маслом, заливаемым в корпус опорной стойки.
Одноступенчатые насосы типа НД с рабочим колесом двустороннего входа и горизонтальным разъемом корпуса типа НД
предназначены для подачи воды и других жидкостей в количестве от 90 до 6500 м3/ч при напоре от 10 до 14 м и температуре до 100° С.
Для подачи агрессивных жидкостей выпускают высоконапорные насосы этого типа марок 6НД-Х и 8НД-Х, всасывающий и напорный патрубки которых расположены горизонтально в нижней части корпуса и направлены в противоположные стороны.

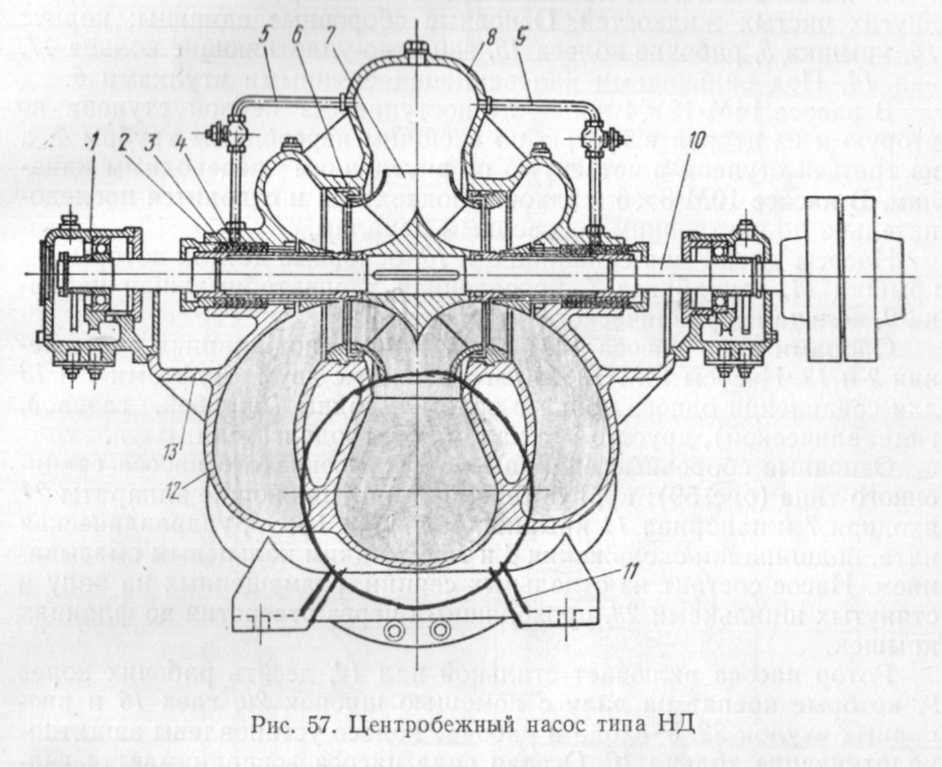

Осевая сила насосов в основном уравновешивается двусторонним входом жидкости в рабочее колесо (рис. 57). Случайные осевые усилия воспринимаются радиально-упорными шарикоподшипниками 1. Корпус 12 насоса, крышка 8 корпуса, рабочее колесо 7 — чугунное, вал 10— стальной.
Уплотнение рабочего колеса обеспечивается сменными защитными кольцами 6, вала — двумя сальниками 2 с хлопчатобумажной набивкой 3 и кольцом гидравлического уплотнения 4, к которому жидкость подводится по трубкам 5 и 9.
В промышленности применяют разнообразные конструкции многоступенчатых насосов спирального и секционного типов.

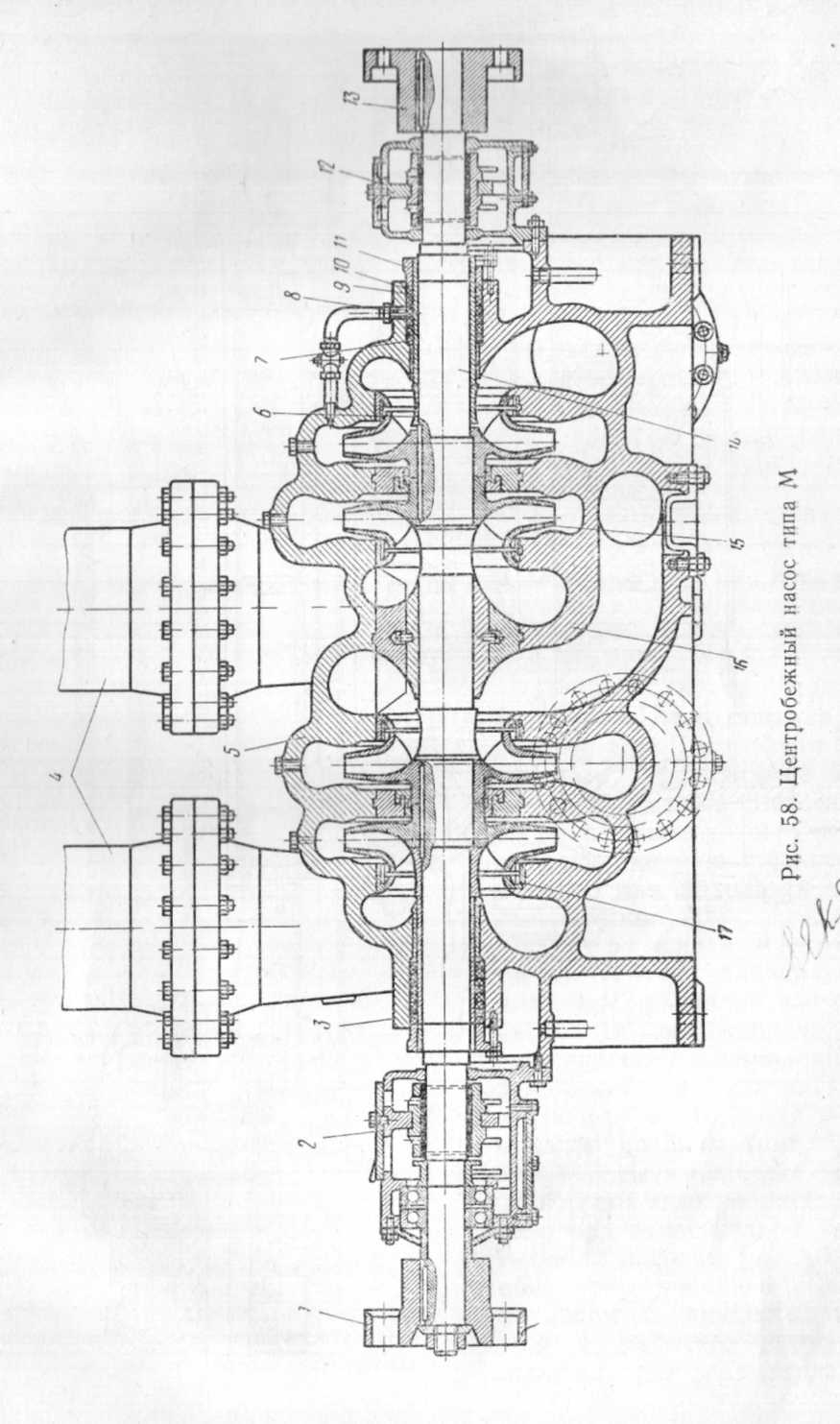

На рис. 58 приведен центробежный многоступенчатый насос типа М. Насос предназначен для подачи воды и других чистых жидкостей. Основные сборочные единицы: корпус 16, крышка 5, рабочие колеса 15, защитно-уплотняющие кольца 17, вал 14. Под сальниками вал защищен сменными втулками 6.
В насосе 14М-12Х4 жидкость поступает из первой ступени во вторую и из второй в третью по внешним переводным трубам 4, а из третьей ступени в четвертую по внутренним переводным каналам. В насосе 10М-8Х6 жидкость подводится и отводится последовательно по внутренним переводным каналам.
Насосы имеют два сальника 3 и 10, основные детали которых — крышки 11, грундбукса 7, просаленная хлопчатобумажная набивка 9, кольца гидравлического уплотнения 8.
Опорами вала насоса 14М-12Х4 служат подшипники скольжения 2 и 12. Насосы 14М-12Х4 изготовляют с двумя муфтами 1 и 13 для соединения одного конца с валом турбины (паровой, газовой, гидравлической), другого — с валом электродвигателя.
Основные сборочные единицы многоступенчатого насоса секционного типа (рис.59): корпус секций 8, направляющие аппараты 21, входная 7 и напорная 11 крышки, сальники 1 и 13, гидравлическая пята, подшипники скольжения 4 и 15 с жидким кольцевым смазыванием. Насос состоит из отдельных секций, размещенных на валу и стянутых шпильками 23, проходящими через отверстия во фланцах крышек.
Ротор насоса включает стальной вал 14, десять рабочих колес 9, которые крепят на валу с помощью шпонок 20, гаек 16 и распорных втулок 22. У входа в рабочее колесо установлены защитно-уплотняющие кольца 10. Осевая сила насоса воспринимается гидравлической пятой, состоящей из корпуса 19, разгрузочного диска 12 и подушки пяты 18. Детали сальника — крышка 5, хлопчатобумажная набивка 2, нажимная разъемная втулка 6, кольцо гидравлического уплотнения 17. Насос соединяется с электродвигателем через зубчатую муфту 3.
