§ 50. Основные параметры поршневых компрессоров
К основным параметрам поршневых компрессоров относят: производительность, индикаторную мощность, мощность компрессора, 122 частоту вращения вала, температуру всасывания и нагнетания, конечное давление, расход охлаждающей воды.
Производительность компрессора есть геометрическая характеристика компрессора, не зависящая от состояния всасываемого газа. Производительность можно подсчитать по формуле Q = XVn: для цилиндров одностороннего действия V= (nZ)2/4)s, для цилиндров двустороннего действия V= (2n£>2/4)s, где Я — коэффициент подачи; V — рабочий объем цилиндра, м3; « — частота вращения вала, об/мин; D — диаметр цилиндра, м; s — ход поршня, м.
Коэффициент подачи учитывает уменьшение рабочего объема цилиндра из-за наличия вредного пространства, сопротивления прохождения газа через всасывающий клапан, различных утечек, подогрева газа от стенок цилиндра и поршня.
Индикаторная мощность — это мощность, затрачиваемая на сжатие и перемещение газа во всех ступенях компрессора.
Потребляемая мощность — мощность, измеряемая на валу компрессора. Она складывается из индикаторной мощности, потерь мощности на трение во всех сборочных единицах компрессора, мощности, необходимой для привода вспомогательных агрегатов.
Отношение индикаторной мощности к мощности компрессора называется механическим КПД компрессора:
r\ = NnJNK.
Механический КПД компрессорной установки зависит от схемы, конструкции, качества изготовления и технического состояния компрессора.
Для оппозитных компрессоров г\ = 0,924-0,96.
§ 51. Способы регулирования производительности поршневых компрессоров
Потребление сжатых газов иногда бывает меньше производительности поршневого компрессора. В этом случае регулируют производительность компрессора так, чтобы подача газа компрессором соответствовала потреблению сжатого газа, не изменяя конечного давления.
По характеру изменения производительности регулирование
может быть:
прерывистое, осуществляемое периодическим прекращением подачи;
ступенчатое, когда подача сразу изменяется на определенное значение, например уменьшается на 10, 20, 50 или 75%;
плавное, осуществляемое постепенным изменением подачи. Производительность поршневых компрессоров регулируют следующими способами: воздействием на привод; воздействием на коммуникацию (т. е. на газопровод); отжимом всасывающих клапанов; присоединением к цилиндру дополнительных объемов (вредного пространства) .
Регулировать производительность компрессора каждым из этих способов можно вручную и автоматически.
Регулирование воздействием на привод. Осуществляют периодическими остановками компрессора, для чего двигатель останавливают или отключают от компрессора, или изменяют частоту вращения вала двигателя. В этом случае изменение производительности компрессора прерывистое. Регулирование остановкой двигателя применяют в компрессорных установках с асинхронными электродвигателями мощностью до 200 кВт. Пуск и остановку двигателя осуществляют автоматические пусковые устройства, управляемые регулятором производительности. При регулировании производительности отсоединением двигателя от компрессора пуск и остановку компрессора производят с помощью электромагнитных муфт, управляемых автоматически.
Регулирование производительности изменением частоты вращения вала двигателя может быть ступенчатым или плавным. Этот способ регулирования наиболее простой и экономичный в случаях, когда компрессор приводится в действие от паровой машины или .газового двигателя. Регулирование осуществляют изменением подачи пара в паровую .машину или топлива в газовый двигатель. Электрические двигатели с плаввым или ступенчатым регулированием частоты вращения имеют сложную конструкцию и неэкономичны, поэтому они не получили распространения в качестве приводов для компрессоров.
Регулирование воздействием на коммуникацию. Проводят путем перекрытия всасывающего трубопровода или выпуска сжатого газа из полости нагнетания во всасывающий трубопровод или в атмосферу. При этом способе достигается плавное или ступенчатое регулирование производительности.
Регулирование осуществляют перекрытием задвижки, клапана или дискового затвора вручную или автоматически. При этом уменьшается проходное сечение во всасывающем трубопроводе, увеличивается сопротивление, а следовательно, уменьшаются давление и количество газа, всасываемого в цилиндр компрессора.
Перепуск сжатого газа с нагнетания на всасывание происходит по байпасной линии с запорным органом. Если полностью открыть байпасный клапан (кран), весь сжатый газ снова возвращается во всасывающий трубопровод и циркулирует, проходя по цилиндрам и трубопроводам компрессора. При частично перекрытом байпасном клапане (кране) на всасывание поступает только часть сжатого газа, а остальной газ направляется в нагнетательный трубопровод. Максимальную производительность компрессор имеет при полностью закрытом байпасном клапане (кране). Открывание и закрывание байпасного клапана осуществляют как автоматически, так и вручную.
У воздушных компрессоров перепуск на всасывание иногда заменяют выпуском сжатого воздуха в атмосферу.
Вследствие простоты конструкции регулирующего запорного органа этот способ широко применяют в промышленности.
Регулирование отжимом всасывающих клапанов осуществляют следующим образом. Если воспрепятствовать закрытию всасывающего: клапана в период нагнетания, то газ, поступивший в цилиндр, будет вытеснен во всасывающий трубопровод. Отжим клапанов осуществляют вилками специальной конструкции, которые приводятся в действие вручную или автоматически. Этот способ регулирования производительности имеет следующие разновидности: полный или частичный отжим клапанов и отжим клапанов на части хода поршня.
При полном отжиме всасывающих клапанов сжатие газа в полости цилиндра не происходит, весь газ снова выталкивается во всасывающий трубопровод, производительность компрессора равна нулю. Полный отжим клапанов вручную применяют преимущественно в компрессорах большой производительности. При автоматическом регулировании отжим всасывающих клапанов производится сервомоторами, управляемыми гидравлическим» или пневматическими системами.
Если отжать всасывающие клапаны не полностью, то через; образовавшуюся щель уходит часть сжимаемого газа и производительность компрессора уменьшается. Этот способ регулирования редко применяют в промышленности, так как существенные недостатки его состоят в повышении температуры нагнетания » в том, что в процессе сжатия и нагнетания тонкие клапанные пластины изгибаются. Получив значительные остаточные деформации, пластины искривляются и при переводе компрессора на полную производительность не обеспечивают плотности клапана.
При регулировании отжимом клапанов на части хода поршня в конце процесса всасывания всасывающие клапаны принудительно задерживают открытыми и закрывают на определенной части обратного хода поршня. В различных типах компрессоров применяют электромагнитные, гидравлические и пневматические регулирующие устройства для отжима клапанов на части хода поршня.
Периодическое воздействие на всасывающий клапан отрицательно сказывается на его плотности и долговечности пластин. Чтобы избежать этого, в некоторых компрессорах ставят особые перепускные клапаны, служащие для сообщения цилиндра с всасывающим трубопроводом и выпуска части газа.
Регулирование присоединением к цилиндру дополнительных объемов (вредного пространства)—наиболее экономичный способ при постоянной частоте вращения вала. Обычно к цилиндру двустороннего действия присоединяют четыре дополнительные камеры, закрытые клапанами при полной производительности компрессора. Клапаны прижимаются к своим гнездам давлением сжатого газа, подводимого регулятором из нагнетательного трубопровода. Когда давление в нагнетательном трубопроводе поднимается; выше допустимого, один из клапанов автоматически открывается,, соединяя цилиндр компрессора с дополнительным вредным пространством. Производительность компрессора уменьшается
124
н а 25 /о по сравнению с нормальной. При присоединении следующей камеры производительность компрессора составит 50% Таким образом, производительность компрессора регулируется ступенчато.
| в£ вг_\ I I
В линию '' продуоок

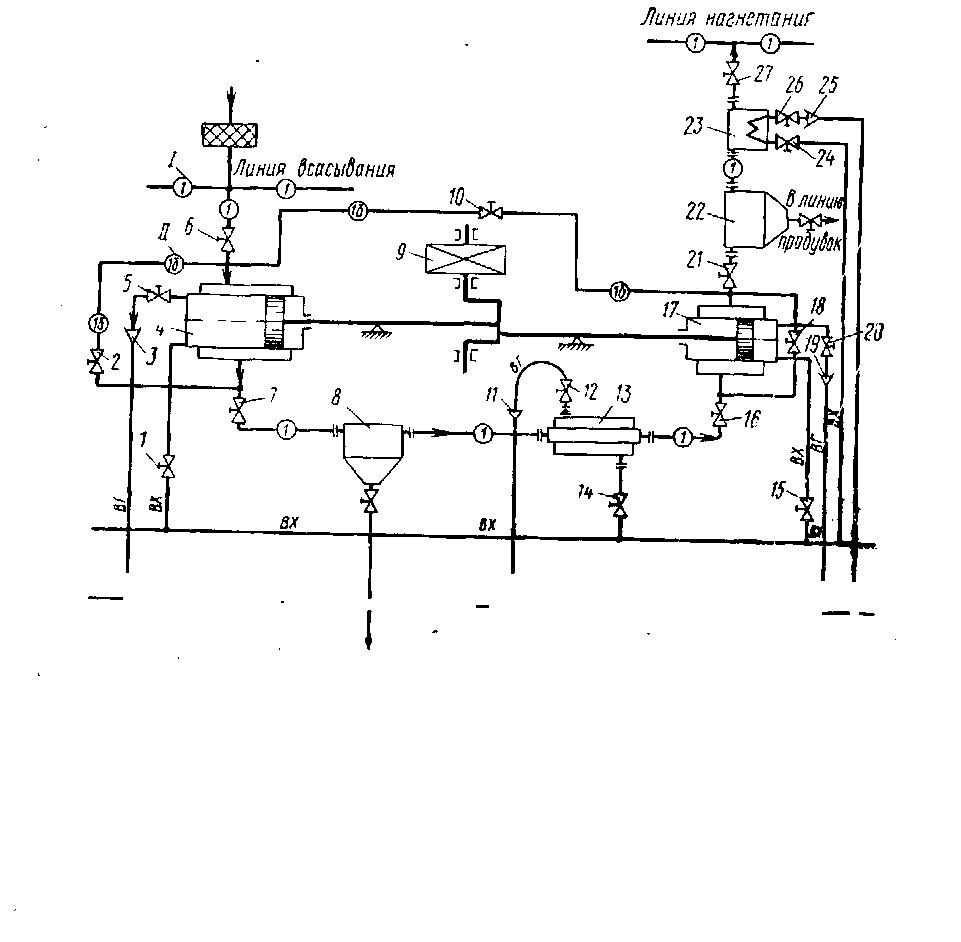

Рис. 69. Схема компрессорной установки с оппозитным двухрядным компрессором:
/ — байпасные трубопроводы, // — воздушные трубопроводы; ВХ — напорный трубопровод холодной воды, ВГ — сбросной трубопровод горячей воды; /, 15 — клапаны подачи воды на цилиндры, 2, 10, 18 — клапаны на байпасных линиях, 3, 11, 19, 25— сливные воронки, 4, 17 — цилиндры, 5, 20 — клапаны сброса воды из цилиндров, 6 — клапан на трубопроводе поступления воздуха в компрессор, 7, 21 — клапаны на линии нагнетания воздуха, 8, 22 — масловлагоотделители, 9 — электродвигатель, 12, 26 — клапаны на сбросе воды из межступенчатых холодильников, 13, 23 — межступенчатые холодильники, 14, 24 — клапаны подачи воды на межступенчатые холодильники, 16 — клапан на линии всасывания воздуха на вторую ступень, 27 — клапан на линии подачи сжатого воздуха из компрессора в общий коллектор нагнетания
На рис. 69 дана схема компрессорной установки с оппозитным двухрядным компрессором. На схеме показаны основное и вспомогательное оборудование, необходимые трубопроводы (технологическая обвязка).
