§ 25. Газовые колпаки

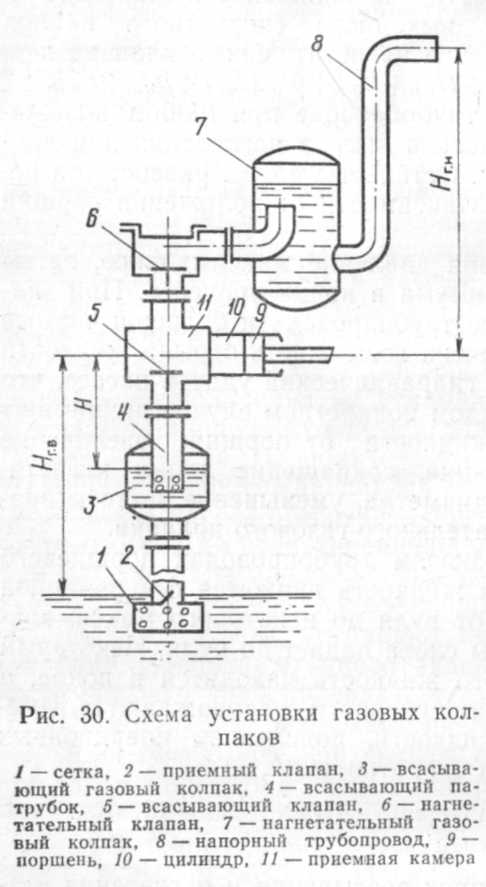

В поршневых насосах на линиях всасывания и нагнетания ставят газовые колпаки. Газовый колпак представляет собой герметичный сосуд, нижняя часть которого заполнена перекачиваемой жидкостью, а верхняя — газом, не реагирующим с жидкостью (воздух, азот и т. д.). На рис. 30 представлена схема установки газовых колпаков на линиях всасывания и нагнетания. Всасывающий колпак 3 устанавливают перед всасывающим клапаном 5. Насос засасывает жидкость через короткий патрубок 4.
При отсутствии колпака высоту всасывания насоса определяют значением геометрической высоты всасывания Нг.в. При установке колпака высота всасывания H меньше высоты Hг.в, поэтому всасывающий газовый колпак как бы приближает жидкость к насосу. Кроме того, колпак на линии всасывания обеспечивает более равномерное движение жидкости во всасывающем трубопроводе, уменьшает гидравлическое сопротивление и инерционные силы
\
масс жидкости в трубе, соединяющей колпак с приемным резервуаром. Все это позволяет применять более быстроходные насосы.
Газовые колпаки насосов, перекачивающих воду, обычно заполняют воздухом. Так как во всасывающем колпаке во время работы насоса поддерживается вакуум, то в нем выделяется воздух, растворенный в воде и проникающий через неплотности на всасывающей линии. Во всасывающих колпаках насосов, перекачивающих другие жидкости, также возможно выделение подсосанного воздуха и паров жидкости. Воздух и пары частично засасываются насосом вместе с жидкостью и поступают в напорный трубопровод. Вследствие скопления воздуха и паров жидкости во всасывающем колпаке уровень жидкости в нем понижается и может достигнуть нижнего торца всасывающего патрубка 4, что нарушит нормальную работу насоса. Необходимо систематически удалять из всасывающего колпака накапливающиеся воздух и пары перекачиваемой жидкости. В больших насосах лишнее количество газов удаляют из колпака специальными вакуум-насосами, в малых — автоматически самим насосом,, для чего делают отверстия на конце всасывающего патрубка. Газовый колпак 7 на линии нагнетания ставят после нагнетательного клапана 6. Благодаря этому жидкость в напорном трубопроводе движется более равномерно, облегчается пуск насоса, »нет чрезмерной перегрузки двигателя. При поступлении жидкости в колпак 7 газ, находящийся в нем, сжимается. При закрытии нагнетательного клапана сжатый газ в колпаке расширяется и передавливает принятый объем жидкости в нагнетательный трубопровод. Таким образом, объем газа в колпаке непрерывно изменяется от максимального, до минимального значения. Максимальному объему газа соответствует минимальное его давление р1 и минимальное количество жидкости в колпаке. Минимальному объему газа в колпаке соответствуют максимальное давление р2 и максимальное количество жидкости.
О колебаниях скорости жидкости в нагнетательном трубопроводе судят по степени неравномерности давления в колпаке, которая) характеризуется коэффицентом mк— (р2—р1)/Рср
Чем больше разность давлений р2—р1, тем сильнее колебание скорости жидкоести, вытекающей из газового колпака в нагнетательный трубопровод. Движение жидкости в нагнетательном трубопроводе считают равномерным при mк≤0,025. При коэффициенте неравномерности давления тк=0,025 объем нагнетательного газового колпака для различных насосов определяют по формулам:
насос одностороннего действия — VHK=22Ss;
насос двустороннего действия— VHK=95s;
трехплунжерный насос— VHK=0,5Ss;
насос с четырьмя рабочими камерами — VHK=2Ss.
Так как при повышении давления растворимость газа в жидкости увеличивается, поэтому количество газа в колпаке при работе насоса уменьшается. Возникает необходимость периодически добавлять газ в нагнетательный колпак. В небольших насосах, перекачивающих воду, для подачи воздуха в нагнетательный колпак на цилиндре или под всасывающим колпаком установлен воздушный кран, снабженный обратным затвором. Открывая кран, впускают в цилиндр насоса воздух, который выделяется в нагнетательном колпаке. Устанавливают также так называемые соски, представляющие собой ввинченные в крышки насосных камер или цилиндры трубки с обратными воздушными затворами. В больших насосах воздух в колпаки подается компрессором.
Газовые колпаки насосов, перекачивающих другие жидкости, чаще всего заполняют азотом, который подается компрессором или поступает из баллонов.
Газовые колпаки бывают различной формы. Наиболее удобная форма — цилиндрическая. Подвод жидкости к колпаку и отвод должны осуществляться так, чтобы вся жидкость проходила через, колпак и теряла в нем скорость и направление. В противном случае колпак не выполняет своих функций.
Для обеспечения нормальной работы колпака его снабжают указателем уровня, манометром и спускным краном. На нагнетательном колпаке, кроме того, устанавливают предохранительный клапан для защиты труб напорной линии от внезапного повышения давления.
