§ 85. Промежуточные звенья привода

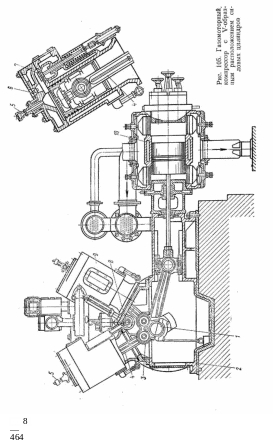

Привод насосной или компрессорной установки может быть выполнен в одном корпусе с установкой или отдельно от нее. Установка, выполненная заодно с приводом, более компактна и экономична, например свободнопоршневой дизель-компрессор или паровой прямодействующий насос.
При отдельно расположенном приводе движение на вал установки передается через промежуточные звенья: соединительные муфты, ременные передачи, редукторы и гидропередачи.
На соосных валах наибольшее распространение получили соединительные муфты, особенно зубчатые и пальцевые.
Зубчатая муфта относится к типу жестких компенсирующих соединений, допускающих небольшие продольные, поперечные и угловые смещения одного вала относительно другого.

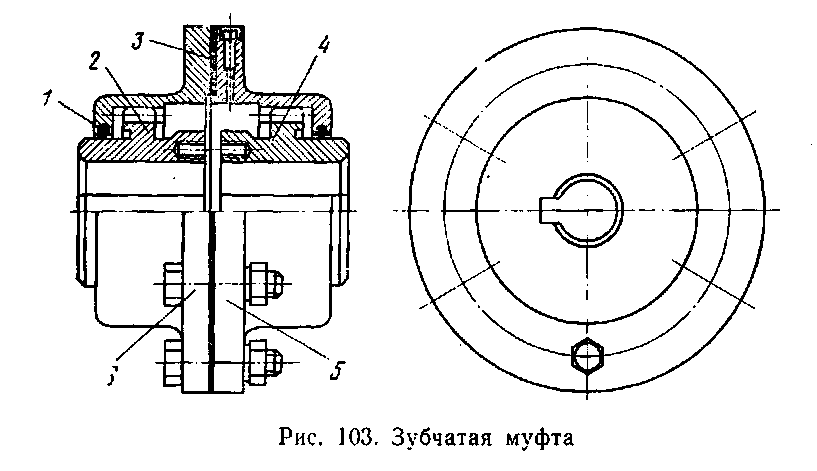

Зубчатая муфта, используемая в центробежных насосах и компрессорных агрегатах (рис. 103), состоит из двух полумуфт 5 и б с зубчатыми венцами внутреннего зацепления и двух зубчатых втулок 2 и 4, находящихся в зацеплении с венцами полумуфт. Для компенсации небольших угловых смещений валов зубчатые венцы втулок обработаны по сфере. Втулки и полумуфты изготовляют из кованой или литой стали. Их зубья имеют высокую твердость. Для соединения полумуфт применяют стальные болты повышенной прочности. Болты запрессовывают в отверстия полумуфт. Иногда вместо полумуфт используют неразъемные зубчатые обоймы.
Для создания необходимого уплотнения в разъем между полумуфтами устанавливают прокладку 3 из плотной бумаги, а торцы уплотняют кольцами 1 из войлока или резины, размещенными в специальных выточках полумуфт. Втулки полумуфт крепятся на валах привода и установки плотной посадкой на шпонках.
Собранную муфту заполняют маслом до уровня уплотнений. Во время работы зубчатые зацепления находятся в масляной ванне.

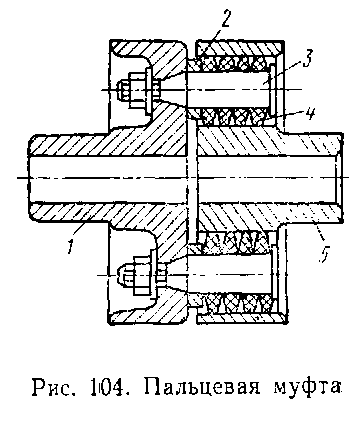

Пальцевые муфты (рис. 104) относят к типу упруго-демпфирующих соединений, допускающих небольшие продольные, поперечные и- угловые смещения одного вала относительно другого и обеспечивающих смягчение толчков и крутильных колебаний, а также некоторую компенсацию монтажных неточностей и биений соединяемых валов.
Упругими элементами пальцевой муфты, через которые осуществляется связь между полумуфтами / и 5, служат резиновые кольца 4. Резиновые кольца размещены на стальных пальцах 3, укрепленных в полумуфте 1. Жесткость резиновых колец на каждом пальце можно регулировать изменением толщины стальных колец 2.
Полумуфты изготовляют из чугунного или стального литья, а также из стальных поковок. Полумуфты крепятся на валах обычно легкой прессовкой или глухой посадкой на призматических шпонках или шлицах.
Кроме зубчатых и пальцевых соединительных муфт применяют также кулачковые и фрикционные. С помощью кулачковых муфт осуществляется постоянное соединение валов. Фрикционные муфты позволяют проводить плавное безударное соединение и разъединение валов привода и компрессора на ходу. Включение и выключение фрикционных муфт может быть ручным и автоматическим.
Ременные передачи применяют на параллельных валах в тех случаях, когда надо изменить частоту вращения, крутящий момент и направление вращения. В приводах насосных и компрессорных установок используют плоскоременные и клиноремен-ные передачи.
Промышленность выпускает следующие плоские приводные ремни: прорезиненные, кожаные, текстильные.
Выбор материала ремня зависит от внешней среды (пыль, пары, щелочи, кислоты и т. п.), характера нагрузок (постоянные, переменные, ударные), скорости движения ремня, передаваемой мощности и конструктивных особенностей ременной передачи.
Ремни надевают на шкивы, один из них укреплен на валу привода, второй — на валу компрессора или насоса. Материалом для шкивов служат чугун, кованая сталь и пластмассы. Шкивы бывают сплошные, разъемные и сварные.
В клиноременной передаче за счет клиновой формы канавки на шкиве сила сцепления ремня со шкивом больше, чем в плоскоременной передаче. Поэтому клиноременная передача при одинаковых условиях более компактна, чем плоскоременная.
Клиновые ремни изготовляют двух конструкций: кордтканевые и кордшнуровые. Кордшнуровые ремни используют при малых диаметрах шкивов и повышенных скоростях движения ремня. В остальных случаях используют кордтканевые ремни. Число ремней в передаче обычно составляет 8—12, а в некоторых случаях до 16— 18. В ремнях применяют угол клина 40°. Для хорошего прилегания ремня к канавке шкива угол канавки (желоба) делают меньше, чем угол клина недеформированного ремня.
Редукторы служат для изменения частоты вращения и крутящего момента в передачах движения от двигателей к компрессорам и насосам, если валы расположены параллельно или под углом друг к другу, или скрещиваются в пространстве.
Различают следующие виды зубчатых редукторов:
по типу передачи — цилиндрические, конические, червячные {цилиндрические и глобоидные) и смешанные;
по расположению зубчатых колес — горизонтального и вертикального типов;
по числу ступеней — одно-, двух-, трех- и многоступенчатые.
Цилиндрические зубчатые редукторы получили наиболее широкое применение благодаря простоте изготовления, надежности, долговечности и широкому диапазону передаваемых мощностей и передаточных чисел. В редукторах используют цилиндрические зубчатые колеса с прямыми, косыми и шевронными зубьями. Наиболее часто применяют редукторы с шевронными зубьями.
Конические и червячные редукторы предназначены для передачи малых и средних мощностей. Глобоидные червячные редукторы имеют высокий КПД.
