§ 40. Центробежные консольные и погружные химические насосы

Выпускаемые промышленностью центробежные химические на­сосы делятся на три основные группы: консольные, погружные и герметичные. По конструктивному выполнению узла сальникового уплотнения насосы бывают с мягкими торцовым и стояночным уп­лотнениями.

Выпускаются унифицированные консольные насосы типов X и АХ.

лаждение узла сальникового уплотнения.

Для транспортирования агрессивных жидкостей с твердыми частицами и сус­пензий используют насосы типа АХ. Эти насосы из­готовляют с рабочими коле­сами закрытого и открытого типов. В спиральном корпу­се расположены защитные диски, которые можно за­менять при изнашивании.

Насосы типа X и АХ вы­пускают с мягкой сальнико­вой набивкой, с одинарны­ми и двойными торцовыми уплотнениями.

Консольные насо­сы с двойными торцо­выми уплотнениями служат для перекачивания токсичных, огне- и взрыво­опасных жидкостей.

Для перекачивания жидкостей, находящихся в резервуарах, используют по­гружные вертикальные на­сосы, у которых насосная часть постоянно погружена в перекачиваемую жидкость, а приводная находится над резервуаром.

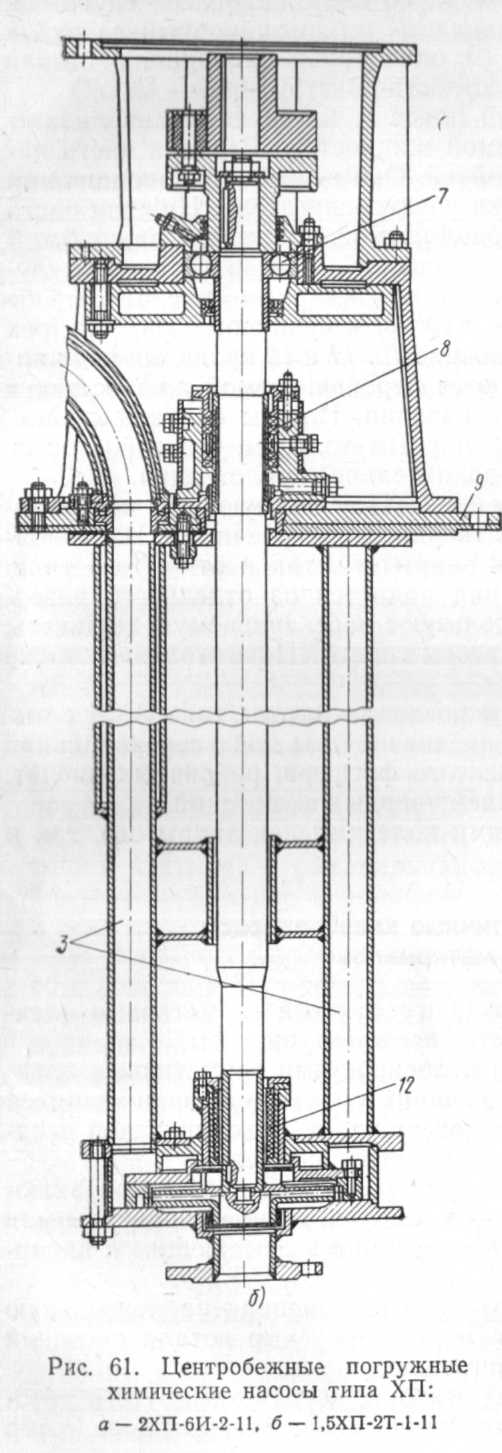

Погружные насосы типа ХП предназначены для перекачивания чистых кислот и щелочей, не со­держащих абразивных включений, и рассчитаны на подачу от 10 до 600м3/ч и напор до 50 м (рис. 61). Эти насосы имеют две тру­бы 3, симметрично располо­женные относительно оси. В одних насосах (рис. 61, а) обе трубы напорные. Пере­качиваемая жидкость, вы­ходя из рабочего колеса 1, проходит две полуспираль-

ные камеры 2 и поднимается вверх по двум напорным трубам 3, которые опорной плитой 9 соединяются в один напорный патрубок 6. В других насосах (рис. 61, б) одна труба напорная, а вторая предназначена для придания жесткости конструкции.

Насосы крепятся на опорной плите 9, которую устанавливают на крышке бака с перекачиваемой жидкостью. Верхняя часть на­соса служит подшипниковой стойкой. Она несет шарикоподшипник 7 и предназначена для установки электродвигателя. Нижняя часть насоса, расположенная под опорной плитой, подвешена на трубах 3 и погружена в перекачиваемую жидкость. При значительной глу­бине погружения насоса его вал делают составным (рис. 61, б). Обе половины вала 4 и 5 соединены муфтой и вращаются в четырех подшипниках, из которых три нижние 10, 11 и 12 являются подшип­никами скольжения и смазываются перекачиваемой жидкостью, а один верхний 7 — подшипником качения. Насосы снабжены саль­ником 8 с мягкой набивкой и фонарным кольцом, в которое пода­ется вода для охлаждения и дополнительного уплотнения.

Погружные насосы типа АХП используют для перекачи­вания агрессивных жидкостей с твердыми включениями. Их выпол­няют с рабочими колесами как закрытого, так и открытого типа. Смазка подшипников скольжения подается из отдельного резер­вуара, или для смазывания используют перекачиваемую жидкость, поступающую из отстойника. Насосы типа АХП изготовляют также с обогревом корпуса.

Высокую надежность работы показали насосы типа АХИ с вы­носными опорами. Эти насосы предназначены для перекачивания пульпы фосфорной кислоты, желтого фосфора, различных кислот, растворов с большим содержанием твердых включений.

Насосы выпускают с рабочими колесами как закрытого, так и открытого типа.
