§ 45. Автоматическое управление насосными установками
Процесс перемещения жидкостей в химической, нефтеперерабатывающей и нефтехимической промышленности является вспомогательным; его необходимо проводить таким образом, чтобы обеспечивался эффективный режим основного перемещения. В связи с этим расход жидкости должен поддерживаться на определением, уровне. Поэтому управление процессом перемещения заключается в поддержании постоянного расхода жидкости в трубопроводе.

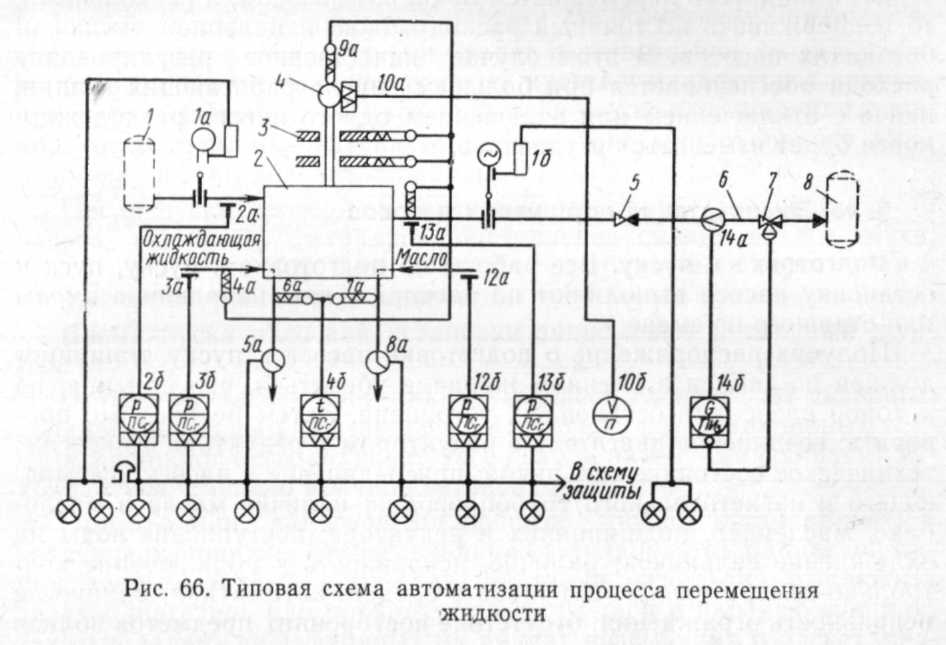

Рассмотрим типовую схему автоматизации насосной установки при перемещении жидкости (рис. 66). В качестве объекта управления примем трубопровод 6, по которому перемещается жидкость от аппарата 1 к аппарату 8, и центробежный насос 2 с приводом от асинхронного двигателя 4. Показателем эффективности данного процесса служит расход перемещаемой жидкости.
Наиболее простой способ регулирования расхода — изменение положения дроссельного органа 7, который связан с прибором измерения расхода 146 через сужающее устройство 14а. При пуске, наладке и поддержании нормального режима процесса перемещения необходимо контролировать расход жидкости прибором 146, а также давление во всасывающей (2а, 26) и нагнетательной (13а, 13б) линиях насоса.
Для правильной эксплуатации насосной установки требуется контролировать температуру подшипников (11а, 46) и обмоток электродвигателя (9а, 46), температуру (4а, 6а, 46) и давление (За, 36) охлаждающей жидкости, температуру (7а, 76) и давление (12а, 126) смазки. Кроме того, на выходе из насоса охлаждающей жидкости и смазки устанавливают чувствительные элементы измерителя потока 5а и 8а, связанные со звуковой сигнализацией и системой защиты. Для подсчета технико-экономических показателей установки определяют количество энергии, потребляемой приводом (10а, 106). Значительное изменение давления в линии нагнетания свидетельствует о серьезных нарушениях процесса. Кроме того, следует контролировать температуру жидкости в линии нагнетания, давление во всасывающей линии, давление и наличие потока в смазочной системе и системе охлаждения, температуру подшипников 3 и обмоток электродвигателя, масла, воды. Сигнализируют также положение задвижек 5 в линиях всасывания и нагнетания, управляющих пуском и остановкой насоса. Если давление в линии нагнетания или параметры, характеризующие техническое состояние объекта, продолжают изменяться несмотря на принятые обслуживающим персоналом меры, то должны сработать автоматические устройства защиты. Они отключают действующий насос и включают резервный.
В качестве регулируемой величины при перемещении потоков могут служить давление, расход, температура, концентрация, время и т. д.
Если жидкость перемещается не одним насосом, а несколькими, то поддерживать постоянный расход можно изменением числа работающих насосов. В этом случае качественное регулирование расхода обеспечивается при большем числе работающих машин, иначе с отключением или включением одного насоса расход жидкости будет изменяться ступенчато.
