- •Раздел I. Концепция инженерно- технической защиты информации
- •Глава 1. Системный подход к инженерно- технической защите информации
- •1.1. Основные положения системного подхода к инженерно-технической защите информации
- •Ограничения
- •1.2. Цели, задачи и ресурсы системы защиты информации
- •1.3. Угрозы безопасности информации и меры по их предотвращению
- •Глава 2. Основные положения концепции инженерно-технической защиты информации
- •2.1. Принципы инженерно-технической защиты информации
- •2.2. Принципы построения системы инженерно- технической защиты информации
- •Раздел II. Теоретические основы инженерно-технической защиты информации
- •Глава 3. Характеристика защищаемой информации
- •3.1. Понятие о защищаемой информации
- •3.2. Виды защищаемой информации
- •3.3. Демаскирующие признаки объектов защиты
- •3.3.1. Классификация демаскирующих признаков объектов защиты
- •3.3.2. Видовые демаскирующие признаки
- •3.3.3. Демаскирующие признаки сигналов
- •По регулярности появления
- •3.3.4. Демаскирующие признаки веществ
- •3.4. Свойства информации как предмета защиты
- •I Ценность информации, %
- •3.5. Носители и источники информации
- •3.6. Запись и съем информации с ее носителя
- •Глава 4. Характеристика угроз безопасности информации
- •4.1. Виды угроз безопасности информации
- •4.2. Источники угроз безопасности информации
- •4.3. Опасные сигналы и их источники
- •Глава 5. Побочные электромагнитные излучения и наводки
- •5.1. Побочные преобразования акустических сигналов в электрические сигналы
- •I Якорь /
- •5.2. Паразитные связи и наводки
- •Собственное затухание Zj - 10 lg рвых1 /Рвх1
- •5.3. Низкочастотные и высокочастотные излучения технических средств
- •5.4. Электромагнитные излучения сосредоточенных источников
- •5.5. Электромагнитные излучения распределенных источников
- •Т Провод несимметричного кабеля
- •I ип1з ь Провод 1 линии
- •5.6. Утечка информации по цепям электропитания
- •5.7. Утечка информации по цепям заземления
- •Глава 6. Технические каналы утечки информации
- •6.1. Особенности утечки информации
- •6.2. Типовая структура и виды технических каналов утечки информации
- •6.3. Основные показатели технических каналов утечки информации
- •Ic. 6.3. Графическое представление ограничения частоты сигнала каналом утечки
- •6.4. Комплексное использование технических каналов утечки информации
- •6.5. Акустические каналы утечки информации
- •Помехи Помехи
- •Помехи Помехи
- •6.6. Оптические каналы утечки информации
- •Внешний источник света
- •6.7. Радиоэлектронные каналы утечки информации
- •6.7.1. Виды радиоэлектронных каналов утечки информации
- •I Помехи
- •6.7.2. Распространение опасных электрических
- •6.8. Вещественные каналы утечки информации
- •6.8.1. Общая характеристика вещественного канала утечки информации
- •6.8.2. Методы добывания информации о вещественных признаках
- •Глава 7. Методы добывания информации
- •7.1. Основные принципы разведки
- •7.2. Классификация технической разведки
- •7.3. Технология добывания информации
- •7.4. Способы доступа органов добывания к источникам информации
- •7.5. Показатели эффективности добывания информации
- •Глава 8. Методы инженерно-технической защиты информации
- •8.1. Факторы обеспечения защиты информации от угроз воздействия
- •8.2. Факторы обеспечения защиты информации от угроз утечки информации
- •Обнаружение
- •8.3. Классификация методов инженерно- технической защиты информации
- •Глава 9. Методы физической защиты информации
- •9.1. Категорирование объектов защиты
- •9.2. Характеристика методов физической защиты информации
- •Глава 10. Методы противодействия наблюдению
- •10.1. Методы противодействия наблюдению в оптическом диапазоне
- •Пространственное скрытие
- •Энергетическое скрытие
- •10.2. Методы противодействия
- •Глава 11. Методы противодействия подслушиванию
- •11.1. Структурное скрытие речевой информации в каналах связи
- •А) Исходный сигнал
- •Телефон или громкоговоритель
- •1 Цифровое шифрование
- •11.2. Энергетическое скрытие акустического сигнала
- •11.3. Обнаружение и подавление закладных устройств
- •11.3.1. Демаскирующие признаки закладных устройств
- •11.3.2. Методы обнаружения закладных подслушивающих устройств
- •Поиск закладных устройств по сигнальным признакам
- •11.3.3. Методы подавления подслушивающих закладных устройств
- •11.3.4. Способы контроля помещений на отсутствие закладных устройств
- •11.4. Методы предотвращения
- •11.5. Методы подавления опасных сигналов акустоэлектрических преобразователей
- •Глава 12. Экранирование побочных излучений и наводок
- •12.1. Экранирование электромагнитных полей
- •12.2. Экранирование электрических проводов
- •12.3. Компенсация полей
- •12.4. Предотвращение утечки информации по цепям электропитания и заземления
- •Глава 13. Методы предотвращения утечки информации по вещественному каналу
- •13.1. Методы защиты информации в отходах производства
- •13.2. Методы защиты демаскирующих веществ в отходах химического производства
- •Раздел III. Технические основы
- •Глава 14. Характеристика средств технической разведки
- •14.1. Структура системы технической разведки
- •14.2. Классификация технических средств добывания информации
- •14.3. Возможности средств технической разведки
- •Глава 15. Технические средства подслушивания
- •15.1. Акустические приемники
- •Микрофон
- •Структурный звук
- •15.2. Диктофоны
- •15.3. Закладные устройства
- •15.4. Лазерные средства подслушивания
- •15.5. Средства высокочастотного навязывания
- •Глава 16. Средства скрытного наблюдения
- •16.1. Средства наблюдения в оптическом диапазоне
- •16.1.1. Оптические системы
- •16.1.2. Визуально-оптические приборы
- •16.1.3. Фото-и киноаппараты
- •16.1.4. Средства телевизионного наблюдения
- •16.2. Средства наблюдения в инфракрасном диапазоне
- •Электропроводящий слой
- •Т Видимое
- •16.3. Средства наблюдения в радиодиапазоне
- •Радиолокационная станция Объект
- •Глава 17. Средства перехвата сигналов
- •17.1. Средства перехвата радиосигналов
- •17.1.1. Антенны
- •1,0 Основной лепесток
- •Металлическая поверхность
- •I Диэлектрический стержень Круглый волновод
- •17.1.2. Радиоприемники
- •Примечание:
- •17.1.3. Технические средства анализа сигналов
- •17.1.4. Средства определения координат источников радиосигналов
- •17.2. Средства перехвата оптических и электрических сигналов
- •Глава 18. Средства добывания информации о радиоактивных веществах
- •, Радиоактивное
- •Глава 19. Система инженерно-технической защиты информации
- •19.1. Структура системы инженерно-технической защиты информации
- •529 Включает силы и средства, предотвращающие проникновение к
- •19.2. Подсистема физической защиты источников информации
- •19.3. Подсистема инженерно-технической защиты информации от ее утечки
- •19.4. Управление силами и средствами системы инженерно-технической защиты информации
- •Руководство организации Преграждающие средства
- •Силы " и средства нейтрализации угроз
- •Телевизионные камеры
- •19.5. Классификация средств инженерно- технической защиты информации
- •Глава 20. Средства инженерной защиты
- •20.1. Ограждения территории
- •20.2. Ограждения зданий и помещений
- •20.2.1. Двери и ворота
- •20.3. Металлические шкафы, сейфы и хранилища
- •20.4. Средства систем контроля и управления доступом
- •Глава 21. Средства технической охраны объектов
- •21.1. Средства обнаружения злоумышленников и пожара
- •21.1.1. Извещатели
- •Извещатели
- •21.1.2. Средства контроля и управления средствами охраны
- •21.2. Средства телевизионной охраны
- •21.3. Средства освещения
- •21.4. Средства нейтрализации угроз
- •Глава 22. Средства противодействия наблюдению
- •22.1. Средства противодействия наблюдению в оптическом диапазоне
- •22.2. Средства противодействия
- •Глава 23. Средства противодействия
- •23.1. Средства звукоизоляции и звукопоглощения (1 акустического сигнала
- •Примечание. *) Стекло — воздушный зазор — стекло — воздушный зазор — стекло.
- •Примечание, d — толщина заполнителя, b — зазор между поглотителем и отражателем.
- •23.2. Средства предотвращения утечки информации с помощью закладных подслушивающих устройств
- •23.2.1. Классификация средств обнаружения
- •23.2.2. Аппаратура радиоконтроля
- •23.2.3. Средства контроля телефонных линий и цепей электропитания
- •23.2.4. Технические средства подавления сигналов закладных устройств
- •23.2.6. Обнаружители пустот, металлодетекторы и рентгеновские аппараты
- •23.2.7. Средства контроля помещений на отсутствие закладных устройств
- •Глава 24т Средства предотвращения утечки информации через пэмин
- •24.1. Средства подавления опасных сигналов акустоэлектрических преобразователей
- •Телефонная трубка
- •24.2. Средства экранирования электромагнитных полей
- •Раздел IV. Организационные основы инженерно-технической защиты информации
- •Глава 25. Организация инженерно-
- •25.1. Задачи и структура государственной
- •25.2. Организация инженерно-технической защиты информации на предприятиях (в организациях, учреждениях)
- •25.3. Нормативно-правовая база инженерно- технической защиты информации
- •Глава 26. Типовые меры по инженерно-
- •Организационные меры итзи
- •26.2. Контроль эффективности инженерно- технической защиты информации
- •Раздел V. Методическое обеспечение инженерно-технической защиты информации
- •Глава 27. Рекомендации по моделированию системы инженерно-технической защиты информации
- •27.1. Алгоритм проектирования
- •Показатели:
- •Разработка и выбор мер защиты
- •27.2. Моделирование объектов защиты
- •27.3. Моделирование угроз информации
- •27.3.1. Моделирование каналов несанкционированного доступа к информации
- •27.3.2. Моделирование каналов утечки информации
- •Объект наблюдения
- •Примечание. В рассматриваемых зданиях 30% площади занимают оконные проемы.
- •Контролируемая зона
- •Граница контролируемой зоны
- •27.4. Методические рекомендации по оценке значений показателей моделирования
- •2. Производные показатели:
- •Глава 28. Методические рекомендации
- •28.1. Общие рекомендации
- •28.2. Методические рекомендации по организации физической защиты источников информации
- •28.2.1. Рекомендации по повышению укрепленности инженерных конструкций
- •28.2.2.Выбор технических средств охраны
- •28.2.2.3. Выбор средств наблюдения и мест их установки
- •28.3. Рекомендации по предотвращению утечки информации
- •28.3.1. Типовые меры по защите информации от наблюдения:
- •28.3.2. Типовые меры по защите информации от подслушивания:
- •28.3.3. Типовые меры по защите информации от перехвата:
- •28.3.4. Методические рекомендации по «чистке» помещений от закладных устройств
- •28.3.5. Меры по защите информации от утечки по вещественному каналу:
- •1. Моделирование кабинета руководителя организации как объекта защиты
- •1.1. Обоснование выбора кабинета как объекта защиты
- •1.2. Характеристика информации, защищаемой в кабинете руководителя
- •1.3. План кабинета как объекта защиты
- •2. Моделирование угроз информации в кабинете руководителя
- •2.1. Моделирование угроз воздействия на источники информации
- •2. Забор
- •3. Нейтрализация угроз информации в кабинете руководителя организации
- •3.1. Меры по предотвращению проникновения злоумышленника к источникам информащ
- •3.2. Защита информации в кабинете руководителя от наблюдения
- •3.4. Предотвращение перехвата радио- и электрических сигналов
- •2. Технические средства подслушивания
- •3. Технические средства перехвата сигналов
- •Технические средства инженерно-технической защиты информации
- •1. Извещатели контактные
- •2. Извещатели акустические
- •3. Извещатели оптико-электронные
- •4. Извещатели радиоволновые
- •5. Извещатели вибрационные
- •6. Извещатели емкостные
- •7. Извещатели пожарные
- •9. Средства радиоконтроля
- •10. Анализаторы проводных коммуникаций
- •11. Устройства защиты слаботочных линий
- •Примечание. Та — телефонный аппарат.
- •12. Средства защиты речевого сигнала в телефонных линиях связи
- •13. Средства акустического и виброакустической зашумления
- •14. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •15. Нелинейные локаторы
- •16. Металлодетекторы
- •17. Рентгеновские установки
- •18. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •19. Средства уничтожения информации на машинных носителях
- •20. Специальные эвм в защищенном исполнении
- •21. Средства защиты цепей питания и заземления
- •22. Системы экранирования и комплексной защиты помещения
- •Инженерно-техническая защита информации
14.3. Возможности средств технической разведки
Возможности технической разведки и ее средств являются одними из основных факторов, определяющих угрозу безопасности информации. Поэтому органы, обеспечивающие ее безопасность, внимательно отслеживают все изменения и тенденции в развитии способов и технических характеристик средств добывания информации. Наибольшее влияние на эффективность добывания информации оказывают диапазон частот воспринимаемых средствами частот сигналов, чувствительность, и разрешающая способность технического средства и его масса-габаритные характеристики.
Диапазон частот носителей информации — сигналов является одним из важнейших их признаков, позволяющих обнаруживать носители с защищаемой информацией. Человек воспринимает световые сигналы в очень узком диапазоне видимого света и акустических сигналов в звуковом диапазоне. Сигналы с иными частотами органам чувств человека недоступны. Поэтому чем шире диапазон частот средства добывания, тем большие его возможности по поиску и обнаружению носителей с защищаемой информацией.
Чувствительность технического средства наряду с мощностью источника сигнала и затуханием среды определяют важнейший показатель эффективности разведки — дальность добывания информации. А дальность, в свою очередь, влияет на безопасность органа добывания. Чем выше чувствительность средства, тем на большем удалении от источника информации оно обнаруживает и распознает ее носитель. Так как в принципе любое радиоэлектронное средство или электрический прибор создает побочные электромагнитные излучения и наводки, то повышение чувствительности средств добывания расширяет также круг потенциальных источников опасных сигналов. Парадокс развития средств добывания заключается в том, что паразитные излучения и наводки одновременно тормозят рост чувствительности. Для большинства приемников сигналов их предельная чувствительность ограничивается собственными (тепловыми) шумами или внешними помехами. Однако из этого не следует, что в перспективе невозможны качественные изменения в повышении чувствительности приемников сигналов технической разведки. Оптимизм в этом вопросе подкрепляется многими примерами обеспечения чувствительности субъектов живой природы. Например, пока наиболее эффективный поиск наркотиков, взрывчатых веществ, людей под завалами обеспечивают собаки.
Разрешающая способность технического средства определяет количество и информативность добываемых с его помощью признаков объектов разведки. Чем выше разрешающая способность и точность измерения, тем большее количество информативных признаков будет добыто. Например, чем большее количество деталей образца военной техники можно рассмотреть на его фотографии и чем выше точность их измерения, тем больше достоверной информации о тактико-технических характеристиках образца военной техники сможет получить эксперт.
Количество добываемых видовых признаков объекта наблюдения определяется размерами его изображения на сетчатке глаза или мишени (в кадре пленки) фотоприемника и его разрешающей способности. Требования по разрешающей способности на местности, необходимой для обнаружения объекта военной техники и его распознавания (определения типа, описания и анализа), представлены в табл. 14.1 [1].
Таблица 14.1
Вид объекта |
Разрешение в м на местности для |
|||
обнаружения объекта |
определения типа объекта |
описания объекта |
технического анализа |
|
Транспортные средства |
1,5 |
0,6 |
0,06 |
0,045 |
РЛС |
3,0 |
1,0 |
0,15 |
0,015 |
Самолеты |
4,5 |
1,5 |
0,15 |
0,045 |
Ракетные базы |
3,9 |
1,5 |
0,30 |
0,045 |
Если для обнаружения объекта достаточны крупногабаритные видовые признаки (размеры объекта, его конфигурация и др.), то для распознавания типа объекта наблюдения требуются более мелкие признаки, а для описания объекта и его технического анализа необходимо наблюдать мелкие детали конструкции и особенности поверхности. Поэтому, как следует из табл. 14.1, разрешение, необходимое для определения типа объекта, в несколько раз выше, чем для обнаружения, а для получения признаков, на основе которых возможно описание и технический анализ, разрешение должно быть в десяти раз выше.
Возможности наблюдения тем выше, чем больше фокусное расстояние и разрешение оптического приемника. Но при увеличении f обратно пропорционально уменьшается угол зрения оптического прибора и существенно усложняется поиск объекта наблюдения. При уменьшении угла зрения прибора в 2 раза время поиска (просмотра одинаковой части пространства) увеличивается в 4 раза. Поэтому в оптической разведке используют два режима: обзорный и детальный.
Обзорное наблюдение проводится с целью обнаружения объекта разведки, детальное — для его распознавания. Для реализации такой возможности в современных биноклях используются оптические системы с переменным фокусным расстоянием, у которых кратность увеличения может изменяться в широких пределах (от 4 до 20 и более). При изменении кратности увеличения в обратно пропорциональной зависимости изменяется угол зрения. Такие бинокли при большом угле зрения позволяют наблюдать большую часть пространства, а после обнаружения объекта рассматривать его при большем увеличении. Для наблюдения объектов под очень малыми углами зрения (несколько градусов) современные перспективные приборы имеют устройство стабилизации поля зрения. Без него при незаметных на глаз колебаниях (треморе) рук изображение объекта наблюдения может выходить за пределы поля зрения. А специальные телескопы для наблюдения за объектами на удалении до 10 км устанавливаются на стационарных платформах и штативах.
Тесная связь существует между разрешающей способностью средства добывания и информативностью добываемых сигнальных и вещественных признаков. Например, так как практически очень сложно сделать одинаковыми частоты задающих генераторов радиоизлучающих средств одного и того же типа, то при высоком разрешении измерителя частоты возможно по этому признаку различать передатчики одного и того же типа.
Но так как количество и качество добываемой информации в общем случае уменьшаются с увеличением дальности добывания, то в разведке существует проблема обеспечения доступа средства разведки к источникам информации без существенного увеличения риска для ее органов. Возможности доступа средств разведки существенно зависят от массы и габаритов. Чем они меньше, тем проще приблизить его к источнику информации и обеспечить условия разведовательного контакта. Риск минимален, если средс
тво добывания находится вне контролируемой зоны. Для обеспечения дистанционного доступа к объектам разведки ее технические средства размещаются на земле (на местности, в зданиях, на наземном транспорте), воздушных летательных аппаратах, космических аппаратах, на речных и морских судах.
В мирное время наиболее близкий доступ к любым объектам на поверхности земли и воды обеспечивает космическая разведка. Параметры траектория движения КА (высота орбиты, угол ее наклонения относительно экватора Земли) со средствами разведки на борту определяются направлением и скоростью вывода ракеты-носителя. Для вывода КА на околоземную орбиту ему нужно при запуске сообщить первую космическую скорость у поверхности Земли не менее 7,91 км/с. При этой скорости орбита КА круговая. Минимальная высота ограничена тормозящим действием остатков атмосферы и составляет 130-150 км. Чем выше скорость, тем больше высота орбиты. При второй космической скорости более 11,186 км/с КА может выйти из сферы действия тяготения Земли.

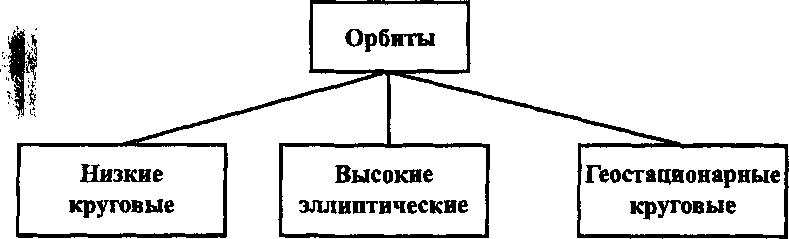

В зависимости от скорости и направления выведения КА располагаются на низких круговых, высоких эллиптических, геостационарных орбитах (см. рис. 14.4).
^ КА
h
=
40000-60000'км,
Апогей
Земля
Перигей
h
= 500-1500
км
h
<
2000 км
Рис.
14.4.
Виды орбит К А
Низкие круговые орбиты — наиболее распространенные орбиты разведывательных КА, так как они позволяют им приблизиться к объекту на минимально допустимое расстояние. От этого расстояния зависит время нахождения («жизни») КА. С уменьшением высоты орбиты увеличивается торможение КА остатками атмосферы и сокращается время его существования на орбите. Противоречие между временем пребывания на орбите низколетящего КА и стремлением приблизить средства добывания информации к ее источникам решается путем создания маневрирующих спутников. Например, разведывательный КА фотографической разведки США Keyhole-llA может маневрировать на орбите по заданной программе или команде с Земли: он снижается до высоты 130-160 км, производит детальную фотосъемку в видимом и ближнем ИК-диапазонах с разрешением до 10 см, после чего поднимается на большую высоту (до 1000 км), ведя с нее обзорное наблюдение. Передача информации на наземный пункт приема производится по радиоканалу непосредственно или через спутник-ретранслятор.
Однако низкоорбитальные КА, пролетая с большой скоростью над поверхностью Земли, позволяют наблюдать объект или осуществлять перехват его радиосигналов в течение очень короткого времени (единиц минут). Период вращения КА вокруг Земли Тка в минутах в зависимости от высоты орбиты h можно оценить по формуле:
Т «Тп(1 +h/R)3/2,
ка 0V V '
где R3 = 6372 км — радиус Земли; Т0 = 84,4 мин. — период обращения гипотетического КА по круговой орбите с радиусом, равным радиусу Земли (h = 0).
В табл. 14.2 приведены некоторые значения Тка, рассчитанные по этой формуле.
Таблица 14.2
h, км |
100 |
200 |
300 |
400 |
500 |
1000 |
5000 |
10000 |
35870 |
50000 |
100000 |
т , ка' МИН. |
86,4 |
88,4 |
90,4 |
92,5 |
94,5 |
105 |
201,2 |
349 |
1440 (24 ч) |
2231 |
5784 |
Из этой таблицы видно, что на малых высотах период вращения К А равен приблизительно 1,5 часа. Однако из этого не следует, что КА будет находиться над одним и тем же районом через каждые 1,5 часа. Из-за вращения Земли вокруг оси на каждом очередном витке КА будет пролетать над новым районом Земли и только через сутки ситуация повторится.
Возможности просмотра различных районов Земли зависят от угла наклона плоскости орбиты КА относительно плоскости экватора Земли. Если КА расположен на круговой полярной орбите, то его средства могут периодически просматривать всю поверхность Земли. Например, одновременная работа 2 спутников (с высотой орбит 1000-1400 км и наклонениями, близкими к 90°) позволяет просматривать район земного шара с интервалом в 6 ч. КА на солнечно-синхронной орбите (с наклонением приблизительно 97°) пролетает над объектом в одно и то же время суток, например днем. С повышением высоты орбиты, как следует из таблицы, период вращения КА увеличивается и при h около 36 тыс. км он равен периоду вращения Земли.
Когда плоскости орбиты КА на высоте около 36 тыс. км и экватора Земли совпадают (i = 0°), то КА расположен на геосинхронной орбите и постоянно «висит» над одним и тем же районом Земли. Будучи расположенными в плоскости экватора Земли, средства добывания КА не «видят» из-за кривизны Земли ее северные (более 70 градусов широты) районы. Это обстоятельство и большая удаленность КА от поверхности Земли существенно ограничивают возможности геостационарных спутников наблюдением ярких источников света (например, факелов ракет при пуске) и перехватом достаточно мощных радиосигналов.
Промежуточное положение занимают КА на высоких эллиптических орбитах (см. рис. 14.4). Системы космической связи на эллиптических орбитах позволяют осуществлять радио- и телевизионное вещание на всей территории России. Типовая орбита соответствует эллипсу с перигеем (наименьшим расстоянием до поверхности Земли — 400-460 км) и апогеем (наибольшим расстоянием — до 60000 км).
Для добывания информации на КА устанавливаются различные средства добывания (фото-, телевизионного и радиолокационного наблюдения, радио- и радиотехнической разведки). Аппаратура современных разведывательных низкоорбитальных КА обладает высокими возможностями. Наибольшее разрешение обеспечивают КА фоторазведки. Установка на КА аппаратуры обзорной разведки позволяет производить съемку поверхности Земли в полосе шириной до 180 км при линейном разрешении на местности 2,5-3,5 м. Опознаются объекты размером 12,5-35 м. Детальная фоторазведка обеспечивает полосу съемки шириной 12-20 км, разрешение на местности 0,3-0,6 м (для маневрирующих — до 0,1 м) и опознавание объектов размером 1,5-6 м.
Космическая разведка США имеет на вооружении разнообразные разведывательные системы: специализированные (фото-, опти- ко-электронные, радио- и радиотехнические, радиолокационные) и комплексной разведки, например, фотографирование и перехват радиотехнических сигналов. По мере прогресса в миниатюризации средств добывания доля комплексных систем возрастает. При наблюдении за наземными объектами из космоса разрешение аэрофотоаппаратов, установленных на КА, ограничивается не только разрешением объективов и фотопленки или иных светочувствительных элементов, но и турбулентностью атмосферы, Атмосфера представляет собой неоднородную среду распространения света, различные области которой имеют динамически изменяющуюся плотность воздуха и, следовательно, разные оптические свойства, в том числе и коэффициент преломления. Изменение оптических свойств атмосферы во время экспозиции приводит к размыванию границ деталей изображения. В результате этого разрешение фотоаппаратов КА из-за турбулентности атмосферы составляет около 8 см. Компенсация искажений среды в принципе возможна с помощью адаптивной оптики, способной изменять кривизну поверхности линзы или зеркала в соответствии с изменением оптических свойств среды распространения.
Таким образом, космическая разведка обеспечивает наиболее близкий и безопасный для органа добывания доступ к защищаемым объектам и в силу этого обладает достаточно высокими показателями по разрешению и достоверности получаемой информации.
В то же время космическая разведка имеет ряд особенностей, которые облегчают задачу защиты информации на объекте. Кратковременность нахождения низкоорбитального КА над защищаемыми объектами, возможность точного расчета характеристик орбит и моментов времени пролета спутников над защищаемыми объектами позволяют применять простые, но эффективные меры по защите информации. Эти меры противодействуют, прежде всего, выполнению временного условия разведывательного контакта— возможности наблюдения за объектом в момент пролета КА над ним.
Средства добывания размещаются также на летательных аппаратах (самолетах-разведчиках, беспилотных летательных аппарат тах) и кораблях, летающих и плавающих вдоль воздушной и морской границ.
С целью увеличения дальности видимости с самолетов-разведчиков соответствующей конструкцией добиваются подъема их на максимально возможную высоту. Характеристики самолетов-раз- ведчиков США приведены в табл. 14.3 [2].
Таблица
14.3
Тип
Скорость,
км/ч
Дальность
полета, км
Потолок,
м
Аппаратура
RF-4C,
Е
2240
4300
18500
АФА,
ИК, ТА, РЛС
U-2C
850
до
7000
26000
АФА,
РРТР, ИК, РЛС
SR-71
3300
7000
24000
То
же
TR-1
690
5000
27500
То
же
Примечание.
АФА — авиационная фотоаппаратура, РРТР
— средства радио- и радиотехнической
разведки, PJIC
—
радиолокацион- ные станции бокового
обзора, ИК — средства наблюдения в
ИК-диапазоне, ТА—
аппаратура телевизионного наблюдения.
Дальность наблюдения с самолета наземных объектов зависит от способа добывания и колеблется от 2-3 h для фото- и ИК-аппа- ратуры, где h — высота полета самолета, до 100-120 h для Р и РТР. При этом достигается разрешение на местности от единиц см (для фотосъемки) до метров — для радиолокационных станций бокового обзора.
Разрешение и точность определения координат наземных объектов с самолетов выше аналогичных характеристик аппаратуры КА в пропорции, соответствующей соотношению высот полетов.
Возможности добывания информации с кораблей, находящихся в нейтральной зоне возле морских границ, ограничиваются в основном перехватом радиосигналов, наблюдением берегов и их подводного рельефа.
Улучшение характеристик космических и воздушной радиолокационных систем радиоэлектронной разведки происходит за счет использования широкополосных и сверхширокополосных излучаемых сигналов и широкополосных синтезированных апертур. Возможности радиолокационного наблюдения с помощью таких сигналов приблизили разрешение на местности по наклонной дальности и азимуту к предельно достижимым значениям, равным 0,5 и 0,25 длины волны соответственно. Проявляются две тенденции в развитии средств радиолокационного наблюдения:
использование мм-диапазона с целью повышения разрешающей способности радиолокационных станций;
смещение рабочего диапазона частот в метровый диапазон для обеспечения более эффективного обнаружения замаскированного объекта.
За счет широкополосных сигналов и больших апертур разрешение на местности перспективных радиолокационных станций, устанавливаемых на беспилотных летательных аппаратах, составит 0,3-0,5 м, а размещаемых на космических аппаратах — до 1 м при зоне обзора более 100 км.
Обобщенные возможности технической разведки по видам носителей ее средств представлены в табл. 14.4.
Ms п/п |
Характеристика средств технической разведки |
Возможности видов технической разведки |
|||
наземная |
космическая |
воздушная |
морская |
||
1 |
Дальность, км |
наз. РЭС — 100-250, воз. РЭС — до 500, фото — до 5, ПНВ —до 3, ПЭМИН, ЗУ — 1; направленный микрофон. — 50-75 м |
120-40000 |
РРТР (h = 20 км): наз. РЭС — 650, воз. РЭС — до 1000, РЛС БО — 150 |
наз. РЭС — до 65, воз. РЭС — до 500, с сам. МА: наз. — до 350, воз. — до 9 00 |
2 |
Диапазон частот |
300 Гц-40 ГГц |
|||
3 |
Разрешение на местности |
|
фото (Ь = 120- 130 км) — 10-15 см, РЛСБО — 1 м |
фото — 5 см, РЛС БО — 0,5 м |
|
4 |
Полоса обзора |
|
|
фото—5-6 h, ИК — 2-3 h, РЛС БО — 10-12 h, РРТР — 100- 120 h |
|
Примечание, h— высота полета летательного аппарата, МА— морс- . кая авиация, РЛС БО — радиолокационная станция боково
го обзора, ИК — средство инфракрасной разведки, РРТР — средство радио- и радиотехнической разведки, МА — морская авиация.
Как следует из данных этой таблицы, показатели технической разведки в целом обеспечивают возможность добывания информации в очень большом диапазоне дальностей, частот сигналов и разрешающей способности средств наблюдения.
Вопросы для самопроверки
Основные органы системы разведки.
Классификация технических средств добывания информации по назначению.
Классификация средств добывания по условиям эксплуатации.
Почему мобильные средства имеют худшие характеристики, чем стационарные?
Показатели технических средств, существенно влияющие на эффективность добывания информации.
Виды орбит разведывательных космических аппаратов.
Преимущества и недостатки средств разведки на КА.
Разрешающая способность на местности средств наблюдения.
