- •Раздел I. Концепция инженерно- технической защиты информации
- •Глава 1. Системный подход к инженерно- технической защите информации
- •1.1. Основные положения системного подхода к инженерно-технической защите информации
- •Ограничения
- •1.2. Цели, задачи и ресурсы системы защиты информации
- •1.3. Угрозы безопасности информации и меры по их предотвращению
- •Глава 2. Основные положения концепции инженерно-технической защиты информации
- •2.1. Принципы инженерно-технической защиты информации
- •2.2. Принципы построения системы инженерно- технической защиты информации
- •Раздел II. Теоретические основы инженерно-технической защиты информации
- •Глава 3. Характеристика защищаемой информации
- •3.1. Понятие о защищаемой информации
- •3.2. Виды защищаемой информации
- •3.3. Демаскирующие признаки объектов защиты
- •3.3.1. Классификация демаскирующих признаков объектов защиты
- •3.3.2. Видовые демаскирующие признаки
- •3.3.3. Демаскирующие признаки сигналов
- •По регулярности появления
- •3.3.4. Демаскирующие признаки веществ
- •3.4. Свойства информации как предмета защиты
- •I Ценность информации, %
- •3.5. Носители и источники информации
- •3.6. Запись и съем информации с ее носителя
- •Глава 4. Характеристика угроз безопасности информации
- •4.1. Виды угроз безопасности информации
- •4.2. Источники угроз безопасности информации
- •4.3. Опасные сигналы и их источники
- •Глава 5. Побочные электромагнитные излучения и наводки
- •5.1. Побочные преобразования акустических сигналов в электрические сигналы
- •I Якорь /
- •5.2. Паразитные связи и наводки
- •Собственное затухание Zj - 10 lg рвых1 /Рвх1
- •5.3. Низкочастотные и высокочастотные излучения технических средств
- •5.4. Электромагнитные излучения сосредоточенных источников
- •5.5. Электромагнитные излучения распределенных источников
- •Т Провод несимметричного кабеля
- •I ип1з ь Провод 1 линии
- •5.6. Утечка информации по цепям электропитания
- •5.7. Утечка информации по цепям заземления
- •Глава 6. Технические каналы утечки информации
- •6.1. Особенности утечки информации
- •6.2. Типовая структура и виды технических каналов утечки информации
- •6.3. Основные показатели технических каналов утечки информации
- •Ic. 6.3. Графическое представление ограничения частоты сигнала каналом утечки
- •6.4. Комплексное использование технических каналов утечки информации
- •6.5. Акустические каналы утечки информации
- •Помехи Помехи
- •Помехи Помехи
- •6.6. Оптические каналы утечки информации
- •Внешний источник света
- •6.7. Радиоэлектронные каналы утечки информации
- •6.7.1. Виды радиоэлектронных каналов утечки информации
- •I Помехи
- •6.7.2. Распространение опасных электрических
- •6.8. Вещественные каналы утечки информации
- •6.8.1. Общая характеристика вещественного канала утечки информации
- •6.8.2. Методы добывания информации о вещественных признаках
- •Глава 7. Методы добывания информации
- •7.1. Основные принципы разведки
- •7.2. Классификация технической разведки
- •7.3. Технология добывания информации
- •7.4. Способы доступа органов добывания к источникам информации
- •7.5. Показатели эффективности добывания информации
- •Глава 8. Методы инженерно-технической защиты информации
- •8.1. Факторы обеспечения защиты информации от угроз воздействия
- •8.2. Факторы обеспечения защиты информации от угроз утечки информации
- •Обнаружение
- •8.3. Классификация методов инженерно- технической защиты информации
- •Глава 9. Методы физической защиты информации
- •9.1. Категорирование объектов защиты
- •9.2. Характеристика методов физической защиты информации
- •Глава 10. Методы противодействия наблюдению
- •10.1. Методы противодействия наблюдению в оптическом диапазоне
- •Пространственное скрытие
- •Энергетическое скрытие
- •10.2. Методы противодействия
- •Глава 11. Методы противодействия подслушиванию
- •11.1. Структурное скрытие речевой информации в каналах связи
- •А) Исходный сигнал
- •Телефон или громкоговоритель
- •1 Цифровое шифрование
- •11.2. Энергетическое скрытие акустического сигнала
- •11.3. Обнаружение и подавление закладных устройств
- •11.3.1. Демаскирующие признаки закладных устройств
- •11.3.2. Методы обнаружения закладных подслушивающих устройств
- •Поиск закладных устройств по сигнальным признакам
- •11.3.3. Методы подавления подслушивающих закладных устройств
- •11.3.4. Способы контроля помещений на отсутствие закладных устройств
- •11.4. Методы предотвращения
- •11.5. Методы подавления опасных сигналов акустоэлектрических преобразователей
- •Глава 12. Экранирование побочных излучений и наводок
- •12.1. Экранирование электромагнитных полей
- •12.2. Экранирование электрических проводов
- •12.3. Компенсация полей
- •12.4. Предотвращение утечки информации по цепям электропитания и заземления
- •Глава 13. Методы предотвращения утечки информации по вещественному каналу
- •13.1. Методы защиты информации в отходах производства
- •13.2. Методы защиты демаскирующих веществ в отходах химического производства
- •Раздел III. Технические основы
- •Глава 14. Характеристика средств технической разведки
- •14.1. Структура системы технической разведки
- •14.2. Классификация технических средств добывания информации
- •14.3. Возможности средств технической разведки
- •Глава 15. Технические средства подслушивания
- •15.1. Акустические приемники
- •Микрофон
- •Структурный звук
- •15.2. Диктофоны
- •15.3. Закладные устройства
- •15.4. Лазерные средства подслушивания
- •15.5. Средства высокочастотного навязывания
- •Глава 16. Средства скрытного наблюдения
- •16.1. Средства наблюдения в оптическом диапазоне
- •16.1.1. Оптические системы
- •16.1.2. Визуально-оптические приборы
- •16.1.3. Фото-и киноаппараты
- •16.1.4. Средства телевизионного наблюдения
- •16.2. Средства наблюдения в инфракрасном диапазоне
- •Электропроводящий слой
- •Т Видимое
- •16.3. Средства наблюдения в радиодиапазоне
- •Радиолокационная станция Объект
- •Глава 17. Средства перехвата сигналов
- •17.1. Средства перехвата радиосигналов
- •17.1.1. Антенны
- •1,0 Основной лепесток
- •Металлическая поверхность
- •I Диэлектрический стержень Круглый волновод
- •17.1.2. Радиоприемники
- •Примечание:
- •17.1.3. Технические средства анализа сигналов
- •17.1.4. Средства определения координат источников радиосигналов
- •17.2. Средства перехвата оптических и электрических сигналов
- •Глава 18. Средства добывания информации о радиоактивных веществах
- •, Радиоактивное
- •Глава 19. Система инженерно-технической защиты информации
- •19.1. Структура системы инженерно-технической защиты информации
- •529 Включает силы и средства, предотвращающие проникновение к
- •19.2. Подсистема физической защиты источников информации
- •19.3. Подсистема инженерно-технической защиты информации от ее утечки
- •19.4. Управление силами и средствами системы инженерно-технической защиты информации
- •Руководство организации Преграждающие средства
- •Силы " и средства нейтрализации угроз
- •Телевизионные камеры
- •19.5. Классификация средств инженерно- технической защиты информации
- •Глава 20. Средства инженерной защиты
- •20.1. Ограждения территории
- •20.2. Ограждения зданий и помещений
- •20.2.1. Двери и ворота
- •20.3. Металлические шкафы, сейфы и хранилища
- •20.4. Средства систем контроля и управления доступом
- •Глава 21. Средства технической охраны объектов
- •21.1. Средства обнаружения злоумышленников и пожара
- •21.1.1. Извещатели
- •Извещатели
- •21.1.2. Средства контроля и управления средствами охраны
- •21.2. Средства телевизионной охраны
- •21.3. Средства освещения
- •21.4. Средства нейтрализации угроз
- •Глава 22. Средства противодействия наблюдению
- •22.1. Средства противодействия наблюдению в оптическом диапазоне
- •22.2. Средства противодействия
- •Глава 23. Средства противодействия
- •23.1. Средства звукоизоляции и звукопоглощения (1 акустического сигнала
- •Примечание. *) Стекло — воздушный зазор — стекло — воздушный зазор — стекло.
- •Примечание, d — толщина заполнителя, b — зазор между поглотителем и отражателем.
- •23.2. Средства предотвращения утечки информации с помощью закладных подслушивающих устройств
- •23.2.1. Классификация средств обнаружения
- •23.2.2. Аппаратура радиоконтроля
- •23.2.3. Средства контроля телефонных линий и цепей электропитания
- •23.2.4. Технические средства подавления сигналов закладных устройств
- •23.2.6. Обнаружители пустот, металлодетекторы и рентгеновские аппараты
- •23.2.7. Средства контроля помещений на отсутствие закладных устройств
- •Глава 24т Средства предотвращения утечки информации через пэмин
- •24.1. Средства подавления опасных сигналов акустоэлектрических преобразователей
- •Телефонная трубка
- •24.2. Средства экранирования электромагнитных полей
- •Раздел IV. Организационные основы инженерно-технической защиты информации
- •Глава 25. Организация инженерно-
- •25.1. Задачи и структура государственной
- •25.2. Организация инженерно-технической защиты информации на предприятиях (в организациях, учреждениях)
- •25.3. Нормативно-правовая база инженерно- технической защиты информации
- •Глава 26. Типовые меры по инженерно-
- •Организационные меры итзи
- •26.2. Контроль эффективности инженерно- технической защиты информации
- •Раздел V. Методическое обеспечение инженерно-технической защиты информации
- •Глава 27. Рекомендации по моделированию системы инженерно-технической защиты информации
- •27.1. Алгоритм проектирования
- •Показатели:
- •Разработка и выбор мер защиты
- •27.2. Моделирование объектов защиты
- •27.3. Моделирование угроз информации
- •27.3.1. Моделирование каналов несанкционированного доступа к информации
- •27.3.2. Моделирование каналов утечки информации
- •Объект наблюдения
- •Примечание. В рассматриваемых зданиях 30% площади занимают оконные проемы.
- •Контролируемая зона
- •Граница контролируемой зоны
- •27.4. Методические рекомендации по оценке значений показателей моделирования
- •2. Производные показатели:
- •Глава 28. Методические рекомендации
- •28.1. Общие рекомендации
- •28.2. Методические рекомендации по организации физической защиты источников информации
- •28.2.1. Рекомендации по повышению укрепленности инженерных конструкций
- •28.2.2.Выбор технических средств охраны
- •28.2.2.3. Выбор средств наблюдения и мест их установки
- •28.3. Рекомендации по предотвращению утечки информации
- •28.3.1. Типовые меры по защите информации от наблюдения:
- •28.3.2. Типовые меры по защите информации от подслушивания:
- •28.3.3. Типовые меры по защите информации от перехвата:
- •28.3.4. Методические рекомендации по «чистке» помещений от закладных устройств
- •28.3.5. Меры по защите информации от утечки по вещественному каналу:
- •1. Моделирование кабинета руководителя организации как объекта защиты
- •1.1. Обоснование выбора кабинета как объекта защиты
- •1.2. Характеристика информации, защищаемой в кабинете руководителя
- •1.3. План кабинета как объекта защиты
- •2. Моделирование угроз информации в кабинете руководителя
- •2.1. Моделирование угроз воздействия на источники информации
- •2. Забор
- •3. Нейтрализация угроз информации в кабинете руководителя организации
- •3.1. Меры по предотвращению проникновения злоумышленника к источникам информащ
- •3.2. Защита информации в кабинете руководителя от наблюдения
- •3.4. Предотвращение перехвата радио- и электрических сигналов
- •2. Технические средства подслушивания
- •3. Технические средства перехвата сигналов
- •Технические средства инженерно-технической защиты информации
- •1. Извещатели контактные
- •2. Извещатели акустические
- •3. Извещатели оптико-электронные
- •4. Извещатели радиоволновые
- •5. Извещатели вибрационные
- •6. Извещатели емкостные
- •7. Извещатели пожарные
- •9. Средства радиоконтроля
- •10. Анализаторы проводных коммуникаций
- •11. Устройства защиты слаботочных линий
- •Примечание. Та — телефонный аппарат.
- •12. Средства защиты речевого сигнала в телефонных линиях связи
- •13. Средства акустического и виброакустической зашумления
- •14. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •15. Нелинейные локаторы
- •16. Металлодетекторы
- •17. Рентгеновские установки
- •18. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •19. Средства уничтожения информации на машинных носителях
- •20. Специальные эвм в защищенном исполнении
- •21. Средства защиты цепей питания и заземления
- •22. Системы экранирования и комплексной защиты помещения
- •Инженерно-техническая защита информации
самую высокую информационную емкость, обусловленную максимумом демаскирующих признаков, в том числе наличием такого информативного признака как цвет.
Информационные объемы телевизионных изображений примерно на порядок ниже фотоизображений. Телевизионные изображения имеют худшее разрешение, повышенный уровень ярко- етных искажений за счет неравномерности спектрально-яркостных характеристик фотокатода передающих телевизионных трубок или приборов с зарядовой связью, повышенный уровень геометрических искажений за счет дополнительных искажений при формировании электронного растра.
Изображения в ИК-диапазоне обладают еще более низкими информационными параметрами. Кроме низкой разрешающей способности и больших искажений для изображений в ИК-диапазоне характерна крайняя изменчивость яркости в течение суток. Однако, как уже отмечалось при рассмотрении каналов утечки информации, изображение в каждом из них содержит дополнительные признаки за счет различной их природы.
3. Основным каналом получения сигнальных демаскирующих признаков является радиоэлектронный. В значительно меньшем объеме утечка информации о сигнальных демаскирующих признаках возможна в акустическом и вещественном каналах.
Различия в характеристиках технических каналов утечки информации и распространяемой по ним информации используются разведкой для повышения эффективности добывания информации путем их комплексного использования. Комплексное использование заключается в добывании информации по одному тематическому вопросу по нескольким параллельным или последовательным каналам утечки.
Комплексное использование параллельных каналов утечки информации основывается на следующих принципах:
комплексируемые каналы дополняют друг друга по своим возможностям;
эффективность комплексирования повышается при уменьшении зависимости между источниками информации и демаскирующими признаками в разных каналах.
Комплексирование каналов утечки информации обеспечивает:
увеличение вероятности обнаружения и распознавания объектов за счет расширения их текущих признаковых структур;
повышение достоверности семантической информации и точности измерения признаков, в особенности в случае добывания информации из недостаточно надежных источников.
Когда возникают сомнения в достоверности информации, то с целью исключения дезинформации полученные сведения и данные перепроверяют по другому каналу.
Возможны два основных вида комплексирования каналов утечки информации — обеспечение утечки информации от одного источника по нескольким параллельно функционирующим каналам связи (см. рис. 6.4а)) и от разных источников (рис. 6.46)).
В первом варианте одна и та же информация распространяется по различным направлениям одним или разными носителями. Например, речевая информация разговаривающих в помещении людей может быть подслушана через дверь или стену, снята с опасных сигналов или передана с помощью закладного устройства.

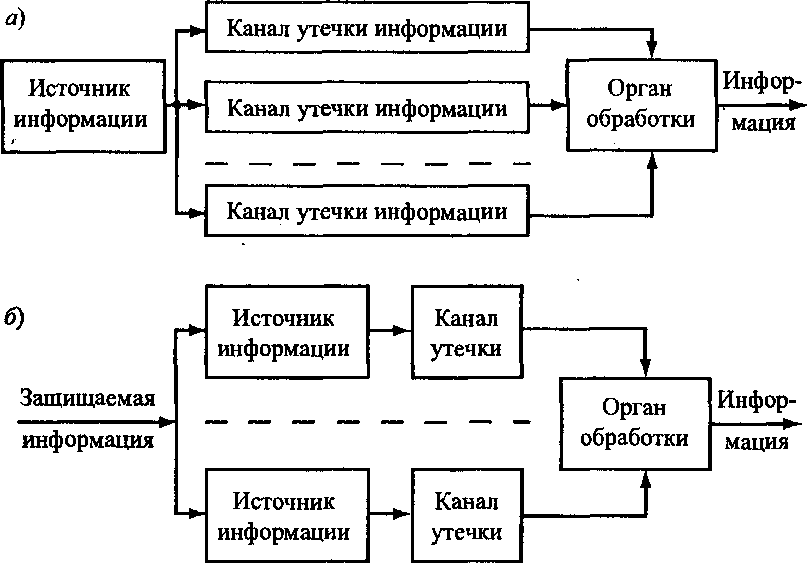

Рис.
6.4.
Варианты комплексного использования
каналов утечки информации
Так как вероятность воздействия помех в разных каналах на одинаковые элементы информации мала, то в этом случае повышается достоверность суммарной информации после обработки ее в соответствующем органе. При независимости помех в п-каналах утечки информации вероятность поражения одного и того же элемента информации при комплексировании п каналов рассчитывается по формуле:
♦
р.-ПР,
1=1
где Р. — вероятность поражения элемента информации в i-м канале.
Однако если источник не владеет достоверной информацией или занимается дезинформацией, то рассмотренный вариант комплексирования не повышает достоверность итоговой информации. Для обеспечения такой возможности одна и та же информация добывается от нескольких источников, например из документа и от специалистов, участвующих в создании этой информации (рис. 6.46)). При таком комплексном использовании 2 каналов вероятность внедрения дезинформации можно оценить по формуле:
рд=р,р2+г7р1а-р1)р2(1-р2)>
где Pj и Р2 — значения вероятности появления дезинформации в 1-м и 2-м каналах; г— коэффициент корреляции между информацией в этих каналах.
Коэффициент г корреляции характеризует статистическую зависимость между информацией в разных каналах. При г = 1 по каналам производится утечка информации одинакового содержания или об одинаковых признаках, при г = 0 — источники независимые. Как следует из этой формулы, для уменьшения риска получения дезинформации необходимо снижать коэффициент корреляции между источниками информации.
Последовательное соединение каналов, как следует из их анализа в предыдущих подразделах, обеспечивает, прежде всего, увеличение длины канала, что снижает риск органа разведки (злоумышленника). Фактически каждый последующий канал обеспечивает ретрансляцию сигналов предыдущего канала. Так как акустический канал имеет наименьшую длину, то часто с ним последовательно соединяются другие каналы: радиоэлектронные и оптические. Если возникает необходимость наблюдения в закрытом от постороннего взора помещении, то это становится возможным при ретрансляции оптического сигнала, формирующего изображение, по радиоэлектронному каналу, сигналы которого проникают через стены или зашторенные окна помещения.
6.5. Акустические каналы утечки информации
В акустическом канале утечки носителем информации от источника к несанкционированному получателю является акустическая волна в атмосфере, воде и твердой среде. Структура канала утечки информации приведена на рис. 6.5.
I»
Источник акустического сигнала |
|
Среда |
|
Акустический |
|
распространения |
|
приемник |
говорящий
человек;
технические
средства звуковоспроизведения;
механические
узлы технических средств и машин
воздух;
твердые
тела;
вода
микрофон;
стетоскоп;
акселерометр;
гидрофон;
геофон
Рис. 6.5. Структура акустического канала утечки информации
Источниками акустического сигнала могут быть:
говорящий человек или озвучивающее его речь звуковоспроизводящее устройство;
механические узлы механизмов и машин, которые при работе создают акустические волны.
Акустические речевые сигналы создает речевой аппарат человека, голосовой тракт которого представляет собой трубку со средней длиной у взрослого мужчины примерно 17 см и с переменной площадью поперечного сечения. Вход в голосовой тракт образуют голосовые связки, а выход — губы. Поперечное сечение может изменяться при движении артикул ярных органов — губ, челюстей, языка и небной занавески (мягкого неба), являющейся продолжением твердого неба, от полного закрытия до величины более 20 см2.
Вспомогательный путь распространения звуковых колебаний образует носовой тракт, который начинается у небной занавески и заканчивается ноздрями. Опусканием или поднятием небной занавески регулируется связь между носовой и ротовой полостями,
которая существенным образом влияет на характер произносимых звуков.
Источником энергии при речеобразовании служит поток воздуха, выталкиваемого из легких при сжимании грудной клетки ее мускулатурой. Воздух проходит по трахее в полость глотки. Сверху трахея заканчивается гортанью. На хрящевой основе гортани укреплены 2 пленки из связочной и мышечной ткани, которая называется голосовыми связками. Щелевой проход между связками образует голосовую щель. При прохождении под давлением воздуха через голосовую щель связки колеблются с частотой, определяемой в основном массой и упругостью связок и величиной подсвязочного давления воздуха. Основная частота колебаний голосовых связок называется частотой основного тона. Частота (высота) основного тона характеризует собой тип голоса говорящего: бас, баритон, тенор, альт, контральто, сопрано. Частоты основного тона указанных типов голосов находятся в интервале 80- 300 Гц, но различия частот слабо влияют на показатели распознавания звуков речи.
Сила воздушного потока, прошедшего через голосовую щель и определяющая громкость речевого сигнала, зависит от площади щели и подсвязочного давления воздуха. Для очень громких звуков р легких создается давление порядка 20 см водяного столба.
Толчки или импульсы воздуха, прошедшего через колеблющиеся голосовые связки, возбуждают акустическую систему над голосовыми связками. Форма импульсов, образуемых голосовой щелью, в процессе разговора, сильно изменяется в зависимости от частоты основного тона и интенсивности звука. Звуки малой интенсивности и с низкой частотой основного тона имеют низкое подсвязочное давление, большую скважность и небольшую амплитуду импульсов. При средних громкости и частоте основного тона импульсы имеют треугольную форму, частотный спектр которой богат гармониками или обертонами. Длительность импульсов составляет величину порядка 0,3-0,7 периода колебаний. Звуки большой интенсивности и с высокой частотой основного тона характеризуются высоким подсвязочным давлением, небольшой скважностью и большой амплитудой.
Кроме того, голосовой тракт возбуждает турбулентный поток воздуха в точках сужения и изменения давления воздуха, создаваемого в области смычки губ, зубов или неба. При раскрытии смычки речевой тракт возбуждается в результате возникающего в нем переходного процесса.
При возбуждении голосового тракта колебаниями голосовых связок образуются гласные звуки, звонкие (вокализованные) согласные звуки — совместно голосовым и шумовым источниками, а глухие — только шумовыми источниками.
Спектр речевого сигнала после прохождения резонаторов голосового тракта, образуемых воздушными объемами полости рта и носоглотки, изменяется в процессе произнесения различных звуков и зависит от положения языка и зубов. При этом одни гармонические составляющие усиливаются, другие подавляются. Области спектра звука, в которых сосредоточивается основная мощность акустического сигнала, называются формантными областями или формантами. Большинство звуков речи имеют одну или две форманты, что обусловлено участием в образовании звуков резонаторов голосового тракта полостей рта и носоглотки. Форманты звуков речи расположены в области частот от 150-200 Гц до 8600 Гц. Например, гласный звук «а» имеет одну форманту полосой 1100- 1400 Гц, звук «э» — две форманты в полосах 600-1000 Гц и 1600- 2500 Гц, согласный звук «л» — две форманты (200-500 Гц), звук «ш» — одну форманту полосой 1200-6300 Гц. Но основная энергия подавляющей части формант сосредоточена в диапазоне частот 300-3000 Гц, что позволило ограничить спектр речевого сигнала, передаваемого по стандартному телефонному каналу, этой полосой. Гласные звуки имеют выраженный дискретный спектр, согласные звуки характеризуются либо сплошным спектром, либо наличием сплошного спектра в отдельных полосах частот.
Средняя длительность различных звуков речи существенно различается в диапазоне 20-260 мс. Гласные звуки более длительные, чем согласные, наибольшая длительность отмечается для звука «а», наименьшая — для звука «п». Длительность ударных гласных звуков больше, чем неударных.
Психологическая (с учетом чувствительности уха на разных частотах) интенсивность акустических сигналов изменяется в широких пределах 0-130 дБ. Для человека как основного источника соотношение между уровнем громкости и его качественной оценкой характеризуется следующими данными: очень тихая речь (шепот) — 5-10 дБ, тихая речь — 30-40 дБ, речь умеренной громкости — 50-60 дБ, громкая речь — 60-70 дБ, крик — 70-80 дБ и более. Громкость крика школьников одной из лондонских школ во время соревнования по крику составляла в среднем 114 дБ, а победительницы— 122 дБ. Сила голоса певцов достигает 130 дБ на расстоянии 1 м от певца. Во времена, когда певцы не пользовались микрофонами для усиления громкости звука, первоклассный вокалист должен был мощью своего голоса покрывать, например, пространство, на котором могут разместиться до 300 слушателей. Для сравнения: фортиссимо большого симфонического оркестра составляет 90 дБ, вой сирены «скорой помощи» — 100 дБ, а шум реактивного двигателя на расстоянии 5 м — 120 дБ.
Уровень речи во время речеобразования непрерывно меняется. Поэтому интенсивность речи характеризуют средним уровнем интенсивности речи и средним спектральным уровнем речи — средним уровнем энергии, приходящейся на полосу шириной 1 Гц. Разность между пиковым (максимальным) значением речевого сигнала и его средним уровнем называют пикфактором речи.
Так как основным приемником звуковых волн является слуховая система человека, субъективное восприятие которым интенсивности речи зависит не только от величины звукового давления звуковой волны на мембрану уха, но и от ее частоты, то для оценки энергетического показателя звука, учитывающего возможности слуха человека, введено понятие громкости звука. Громкость звука представляет собой взвешенную по частоте интенсивность звука.
Кроме громкости речь человека характеризуется тоновым диапазоном (диапазоном частот), тембром и вибрато.
Среднестатистический голос человека включает тоны (частоты) в диапазоне 64-1300 Гц. Крайне низкие тоны басовых голосов имеют частоту около 40 Гц, высокие тоны детских голосов — около 4000 Гц. При разговоре изменение тона составляет обычно 0,1 диапазона голоса, изменение тона певческого мужского голоса достигает около 2,5 октавы, женского— 3 октавы.
Тембр голоса человека определяется количеством и величиной гармоник (обертонов) его спектра. Обертоны создаются голосовыми связками и усиливаются резонаторами гортани, рта и различных полостей-пазух головы человека (верхней челюсти, лобной, основной, решетчатой, полости носа). Резонаторы человека относятся к трубчатым воронкообразным и полостным резонаторам. Трубчатые резонаторы содержат медные духовые инструменты, полостные — корпуса струнных инструментов (гитары, скрипки и др).
Вибрато представляет собой периодическое изменение высоты и силы голоса с частотой примерно 5-7 пульсаций в секунду. При отсутствии вибрато голос кажется безжизненным и невыразительным.
Значения характеристик голоса конкретного человека индивидуальные и позволяют идентифицировать человека по его голосу.
Акустические сигналы машин и технических средств возникают в результате колебаний их поверхностей и частиц воздуха, проходящего через различные отверстия и полости машин и средств.
В общем случае диапазон частот акустических сигналов составляет:
менее 16 Гц (в инфразвуковом диапазоне) — вибрации машин;
16 Гц-20 кГц (звуковой диапазон) — речь, звуки машин;
более 20 кГц (ультразвуковой диапазон) — звуки отдельных живых существ и механических средств.
Источники сигналов характеризуются диапазоном частот, мощностью излучения в Вт, интенсивностью излучения в Вт/м2
мощностью акустической волны, прошедшей через перпендикулярную поверхность площадью 1 м2, громкостью звука в дБ, измеряемой как десятичный логарифм отношения интенсивности звука к порогу слышимости. Интенсивность излучения является физической характеристикой акустического сигнала, а громкость
физиологической, учитывающей разную чувствительность слуховой системы человека к акустическим волнам разной частоты. Уровни громкости различных источников иллюстрируются данными табл. 6.3.
Оценка громкости звука на слух |
Уровень звука, дБ |
Источник звука |
Очень тихий |
0 10 |
Усредненный порог чувствительности уха Тихий шепот (1,5 м) |
Тихий |
20 30 40 |
Тиканье настенных механических часов Шаги по мягкому ковру (3-4 м) Тихий разговор, шум в читальном зале |
Умеренный |
50 60 |
Шум в жилом помещении, легковой автомобиль (10-15 м) Улица средней шумности |
Громкий |
70 80 |
Громкая речь (1 м), зал большого магазина Радиоприемник громко (2 м), крик |
Очень громкий |
90 100 |
Шумная улица, гудок автомобиля Симфонический оркестр, автомобильная сирена |
Оглушительный |
110 120 130 |
Пневмомолот, очень шумный цех Гром над головой Звук воспринимается как боль |
Так как основным источником акустической речевой информации является человек, то средняя мощность (громкость) источников сигналов акустических каналов утечки информации составляет 40-80 дБ.
Следует отметить, что, хотя громкость звуков в логарифмическом масштабе принимает значения десятков дБ, абсолютная величина их мощности крайне мала. Например, акустической энергии непрерывного громкого разговора жителей Москвы в течение суток хватит лишь на то, чтобы вскипятить чайник с водой.
Физические явления, возникающие при распространении акустических волн, изучаются физической акустикой. В воздушной среде акустический сигнал распространяется в виде продольной упругой волны, которая представляет собой колебание частиц воздуха вдоль направления распространения волны. Продольные колебания воздуха приводят к изменению давления относительно атмосферного в области распространения волны. Звуковое давление, соответствующее порогу слышимости уха, составляет 10~10 от нормального атмосферного, болевому порогу.— порядка 10~4 от атмосферного давления.
В твердых телах наряду с продольными волнами возникают поперечные (перпендикулярные направлению распространения волны) колебания, которые не создают давления в продольном направлении.
Акустические волны как носители информации характеризуются следующими показателями и свойствами:
энергией (мощностью);
скоростью распространения носителя в определенной среде;
величиной (коэффициентом) затухания или поглощения;
условиями распространения акустической волны (коэффициентом отражения от границ различных сред, дифракцией).
Теоретически скорость звука определяется формулой Лапласа:
с38=л/К7Р,
где К — модуль всесторонней упругости (когда сжатие производится без притока и отдачи тепла) вещества среды распространения; р — плотность вещества среды распространения.
Для газов модуль всесторонней упругости равен их давлению. При сжатии газа увеличение давления сопровождается пропорциональным увеличением его плотности. Поэтому скорость звука в газе не зависит от его плотности, а пропорциональна корню квадратному из температуры газа, значению универсальной газовой постоянной, отношению величин теплоемкостей газа при постоянном объеме и давлении.
Скорость звука в морской воде зависит от ее температуры, солености и давления на рассматриваемой глубине, а в твердых телах определяется, в основном, плотностью и упругостью веществ.
Значения скорости распространения звука в некоторых типичных средах приведены в табл. 6.4.
Среда распространения |
Скорость, м/с |
Воздух при температуре: |
|
0 °С |
332 |
+20° С |
344 |
Вода морская |
1440-1540 |
Железо |
4800-5160 |
Стекло |
3500-5300 |
Дерево |
4000-5000 |
Примечание. Разброс значений скорости обусловлен отличиями свойств среды распространения.
Среда распространения носителя информации от источника к приемнику может быть однородной (воздух, вода, твердые тела) и неоднородной, образованной последовательными участками различных физических сред: воздуха, древесины дверей, стекол окон, бетона или кирпича стен, различными породами земной поверхности и т. д. Но и в однородной среде ее параметры не постоянные, а могут существенно различаться в разных точках пространства.
При распространении звуковых колебаний движение частиц среды вызывает давление во фронте волны. Фронтом звуковой волны называется поверхность, соединяющая точки поля с одинаковой фазой колебания. По мере распространения в любой среде звуковые волны затухают.
Затухание акустической волны в воздухе вызвано:
расхождением акустической волны в пространстве;
рассеянием акустической волны на неоднородностях воздушной среды (каплях дождя, снежинках, пыли, ветках деревьев и
др-);
турбулентностью воздушных потоков, вызванной неравномер- v ным распределением в пространстве температуры, давления, ; силы и скорости ветра, которые искривляют акустическую волну и вызывают частичное ее отражение от границы раздела слоев воздуха с различными плотностями.
Интенсивность сферической акустической волны (в виде сферы) в результате расхождения убывает обратно пропорционально расстоянию от источника, а амплитуда звукового давления — обратно пропорционально расстоянию. Если среда ограничена отражающей поверхностью, то степень затухания уменьшается. В металлических звуководах и в трубах большая часть энергии звуковой волны многократно переотражается от стен и в пространстве рассеивается в существенно меньшей степени. Поэтому дальность распространения акустической волны в них значительно больше.
Дальность подслушивания повышается утром и вечером, в пасмурную погоду и после дождя, над водной поверхностью, зимой при отсутствии снегопада, в горах за счет переотражений от них, а также если ветер дует со стороны источника звука. Дождь, снег, встречный (по направлению к источнику звука) ветер могут увеличить затухание акустической волны на 8-10 дБ для расстояния 100 м. При звуке, направленном против ветра, лучи акустической волны изгибаются вверх и могут пройти выше стоящего на земле человека, а при звуке по ветру они изгибаются вниз, увеличивая дальность слышимости с подветренной стороны. Затухание звуковых волн в морской воде больше, чем в дистиллированной, и меньше (почти в 1000 раз), чем в воздухе.
