Каркасы
Каркас - это архитектурный образец, предлагающий расширяемый шаблон для приложений в некоторой конкретной области. Например, в системах реального времени часто применяется архитектурный образец «циклический исполнитель». делящий время на кадры и подкадры, в которых обработка протекает в строгих
временных рамках. Выбор такого образца вместо управляемой событиями архитектуры оказывает влияние на всю систему. Этот образец (равно как и его альтернатива) является настолько общим, что имеет смысл назвать его каркасом.
Каркас - это больше чем механизм. Фактически можно считать, что каркас - это род микроархитектуры, включающий в себя множество механизмов, совместно работающих для разрешения типичной для данной предметной области проблемы. Специфицируя каркас, вы описываете скелет архитектуры со всеми управляющими органами, которые раскрываются пользователям, желающим адаптировать этот каркас для применения в нужном контексте.
В UML каркас моделируется в виде стереотипного (см. главу 6) пакета (см. главу 12). Раскрыв этот пакет, вы увидите механизмы, существующие в любом из видов системной архитектуры (см. главу 2). В частности, можно обнаружить параметризованные кооперации, а также прецеденты, поясняющие, как работать с каркасом, или простые кооперации, представляющие набор абстракций, на базе которых можно строить систему, например путем порождения производных классов.

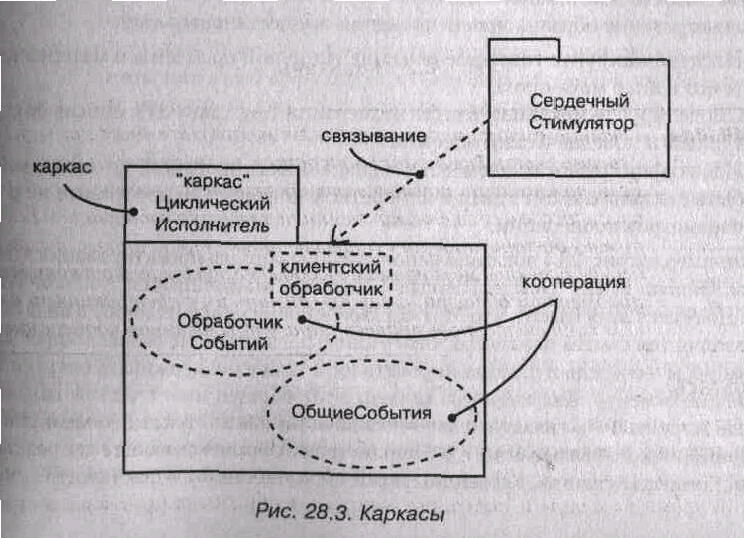

На рис. 28.3 показан такой каркас, названный ЦиклическийИсполнитель. Среди прочего каркас включает кооперацию (ОбщиеСобытия), охватывающую множество классов событий (см. главу 20), и механизм (ОбработчикСобытий) для циклической обработки событий. Клиент, построенный на базе этого каркаса (к примеру, СердечныйСтимулятор) может пользоваться абстракциями из кооперации ОбщиеСобытия путем порождения производных классов, а также применять механизм ОбработчикСобытий.
Примечание Каркасы отличаются от обычных библиотек классов. Библиотека классов содержит абстракции, конкретизируемые или вызываемые
абстракциями программы. Каркас же содержит абстракции, которые вызывают или конкретизируют ваши абстракции. Оба вида соединений образуют те элементы управления и стыковки, с помощью которых каркас настраивается на ваш контекст.
Типичные приемы моделирования Образцы проектирования
В числе прочего образцы используются для моделирования типичных ситуаций, возникающих при проектировании. При моделировании подобного механизма следует принимать во внимание его внутренний и внешний вид.
При взгляде снаружи образец проектирования изображается в виде параметризованной кооперации. Будучи кооперацией, образец предоставляет набор абстракций, структура и поведение которых призваны в ходе совместной работы выполнить некоторую полезную функцию. Параметры кооперации именуют те элементы, которые пользователь образца должен с чем-то связать. В связи с этим образец проектирования превращается в шаблон, который используется в конкретном контексте путем подстановки элементов, соответствующих параметрам шаблона.
При взгляде изнутри образец проектирования представляется простой кооперацией и изображается со своими структурной и поведенческой составляющими. Обычно кооперация моделируется с помощью диаграмм классов (для структурной составляющей) и диаграмм взаимодействий (для поведенческой составляющей). Параметры кооперации именуют некоторые из структурных элементов, которые при связывании с каким-то определенным контекстом конкретизируются абстракциями из этого контекста.
Моделирование образца проектирования осуществляется так:
1. Идентифицируйте типичное решение типичной проблемы и материализуйте его в виде механизма.
2. Смоделируйте механизм в виде кооперации (см. главу 27), описав ее структурный и поведенческий аспекты.
3. Идентифицируйте те элементы образца проектирования, которые должны быть связаны с элементами в конкретном контексте, и изобразите их в виде параметров кооперации.

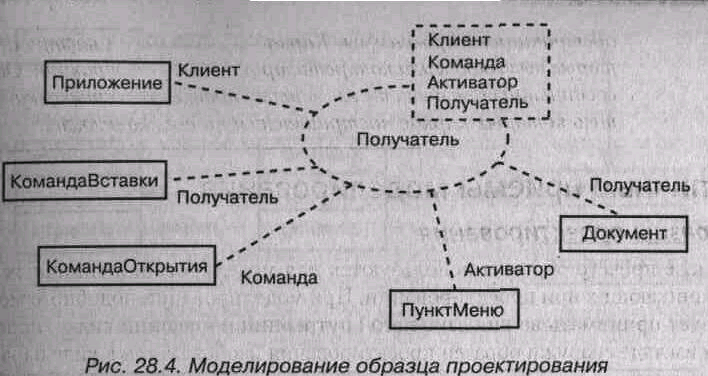

Например, на рис. 28.4 показано использование образца проектирования Команда (см. Gamma et al., "Design Patterns". Reading, Massachusetts: Addison-Wesley, 1995). Документация гласит, что этот образец «инкапсулирует запрос в виде объекта, позволяя тем самым параметризовать клиенты, выдающие разные запросы, ставить запросы в очередь и протоколировать их, а также поддерживать операции, допускающие отмену». Как видно из модели, этот образец имеет четыре параметра, которые должны быть связаны с элементами в данном контексте. Модель показывает пример такого связывания, где с параметрами образца связаны классы Приложение, КомандаВставки, КомандаОткрытия, ПунктМеню и Документ.
Обратите внимание на то, что КомандаВставки и КомандаОткрытия связаны несколько иначе, чем остальные параметры. Оба являются подклассами класса Команда, предоставляемого самим образцом проектирования. Если вы понимаете, как функционирует образец проектирования, то, глядя на эту модель, сразу догадаетесь, как в данном контексте совместно работают эти пять классов. Весьма вероятно, что в вашей системе этот образец будет использоваться неоднократно, быть может, с различными связями. Возможность повторного использования образца проектирования и делает процесс разработки на основе образцов столь эффективным.
Примечание Хотя на рисунке этого не видно, классификаторы, которые материализуют данный образец проектирования (Приложение, КомандаВставки, КомандаОткрытия,ПунктМеню и Документ) по своей структуре изоморфны обобщенному образцу, показанному на рис. 28.5. Поэтому там, где в обобщенном образце есть ассоциация между Клиентом и Получателем, существует и ассоциация между Приложением и Документом. Применение образца означает конкретизацию как его сущностей, так и связей между ними.
Чтобы завершить модель образца проектирования, вы должны специфицировать его структурную и поведенческую составляющие, которые представляют собой взгляд на кооперацию (см. главу 27) изнутри.

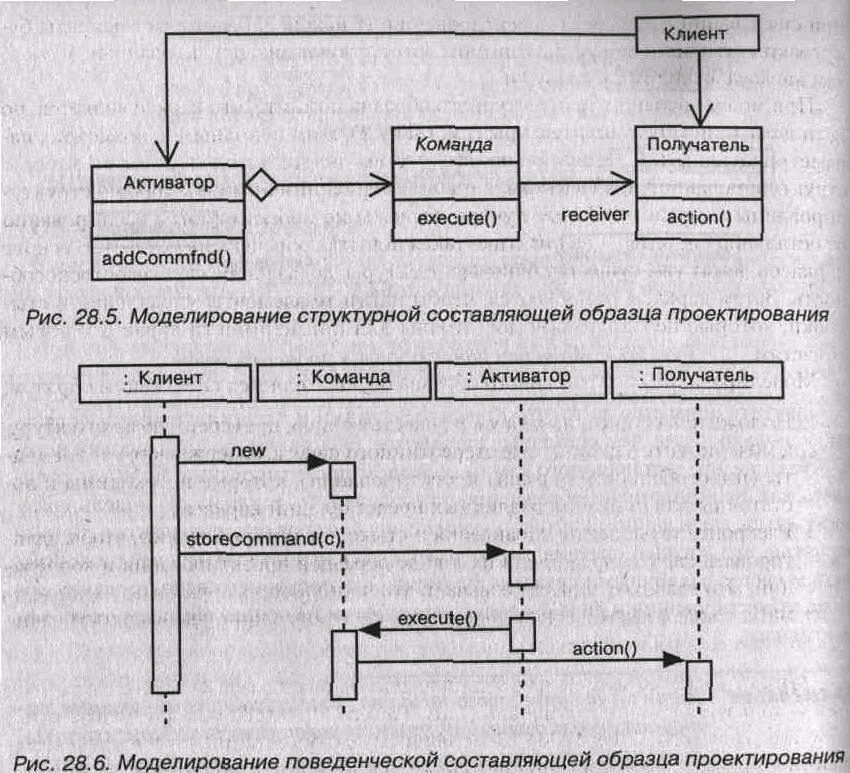

Например, на рис. 28.5 показана диаграмма классов (см. главу 8), представляющая структуру образца проектирования. Заметьте, что классы на этой диаграмме названы так же, как и параметры образца.
На рис. 28.6 показана диаграмма последовательностей (см. главу 18), представляющая поведение этого образца.
