Компоненты и интерфейсы
Интерфейс (см. главу 11) - это набор операций, которые описывают услуги, предоставляемые классом или компонентом. Существенным является отношение между компонентом и интерфейсом. Все популярные компонентные средства операционных систем (такие как СОМ+, CORBA и Enterprise JavaBeans) используют интерфейсы для «склеивания» различных компонентов.
Пользуясь любым из таких средств, можно построить декомпозицию физической реализации путем специфицирования интерфейсов, представляющих основные стыковочные узлы системы. Затем вы можете предоставить компоненты, реализующие интерфейсы, наряду с другими компонентами, которые через эти интерфейсы получают доступ к предоставляемым услугам. Такой механизм позволяет развернуть систему, службы которой в значительной мере независимы от места своего размещения и, как обсуждается в следующем разделе, являются заменяемыми (моделирование распределенной системы рассматривается в главе 23).

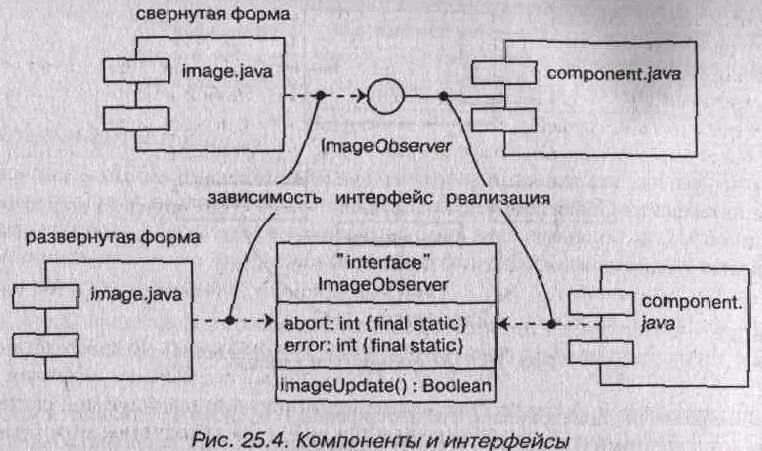

Как видно из рис. 25.4, отношения между компонентом и его интерфейсами можно изобразить двумя способами. Первый, наиболее распространенный, состоит в том, что интерфейс рисуется в свернутой (elided) форме. Компонент, реализующий интерфейс, присоединяется к нему с помощью отношения свернутой реализации (см. главу 10). Во втором случае интерфейс рисуется в развернутом виде, возможно с раскрытием операций. Реализующий его компонент присоединяется
с помощью отношения полной реализации. В обоих случаях компонент, получающий доступ к услугам других компонентов через этот интерфейс, подключается к нему с помощью отношения зависимости.
Интерфейс, реализуемый компонентом, называется экспортируемым интерфейсом, (Export interface). Это означает, что компонент через данный интерфейс предоставляет ряд услуг другим компонентам. Компонент может экспортировать много интерфейсов. Интерфейс, которым компонент пользуется, называется импортируемым (Import interface). Это означает, что компонент совместим с таким интерфейсом и зависит от него при выполнении своих функций. Компонент может импортировать различные интерфейсы, причем ему разрешается одновременно экспортировать и импортировать интерфейсы.
Конкретный интерфейс может экспортироваться одним компонентом и импортироваться другим. Если между двумя компонентами располагается интерфейс, их непосредственная взаимозависимость разрывается. Компонент, использующий данный интерфейс, будет функционировать корректно (притом безразлично, каким именно компонентом реализован интерфейс). Разумеется, компонент можно использовать в некотором контексте только тогда, когда все импортируемые им интерфейсы экспортируются какими-либо другими компонентами.
Примечание Интерфейсы пересекают границы между логическими и физическими сущностями. Тот же самый интерфейс, который используется или реализуется компонентом, будет использоваться или реализовываться классами, которые реализует этот компонент.
Заменяемость двоичного кода
Главная задача каждого компонентно-ориентированного средства в любой операционной системе - обеспечить возможность сборки приложений из заменяемы ^
двоичных частей. Это означает, что вы можете создать систему из компонентов, а затем развивать ее, добавляя новые компоненты или заменяя старые, - без перекомпиляции. Именно интерфейсы позволяют достичь этого. Специфицируя интерфейс, вы можете вставить в уже работающую систему любой компонент, который совместим с этим интерфейсом или предоставляет его. Систему можно расширять, подставляя компоненты, обеспечивающие новые услуги с помощью дополнительных интерфейсов, а также компоненты, способные распознать и использовать эти новые интерфейсы. Такая семантика объясняет, что стоит за определением компонентов в UML. Компонент - это физическая заменяемая часть системы, которая совместима с одними интерфейсами и реализует другие.
Во-первых, компонент имеет физическую природу. Он существует в реальном мире битов, а не в мире концепций.
Во-вторых, компонент заменяем. Вместо одного компонента можно подставить другой, если он совместим с тем же набором интерфейсов. Обычно механизм добавления или замены компонента с целью формирования исполняемой системы прозрачен для пользователя и обеспечивается либо объектными моделями (такими, как СОМ+ или Enterprise JavaBeans), которые часто совсем не требуют внешнего вмешательства, либо инструментальными средствами, автоматизирующими этот механизм.
В-третьих, компонент - это часть системы (см. главу 31). Компонент редко выступает в отрыве от остальных: обычно он работает совместно с другими компонентами и, стало быть, встраивается в архитектурный или технологический контекст, для которого предназначен. Компонент является логически и физически способным к сцеплению, то есть представляет собой значимый структурный и/или поведенческий фрагмент некоторой большей системы. Компонент можно повторно использовать в различных системах. Таким образом, компоненты представляют собой фундаментальные строительные блоки, из которых собираются системы. Это определение рекурсивно - система, рассматриваемая на одном уровне абстракции, может быть всего лишь компонентом на более высоком уровне,
В-четвертых, как упоминалось выше, компонент совместим с одним набором интерфейсов и реализует другой набор.
