Розділ 2 Кінематичний розрахунок приводу

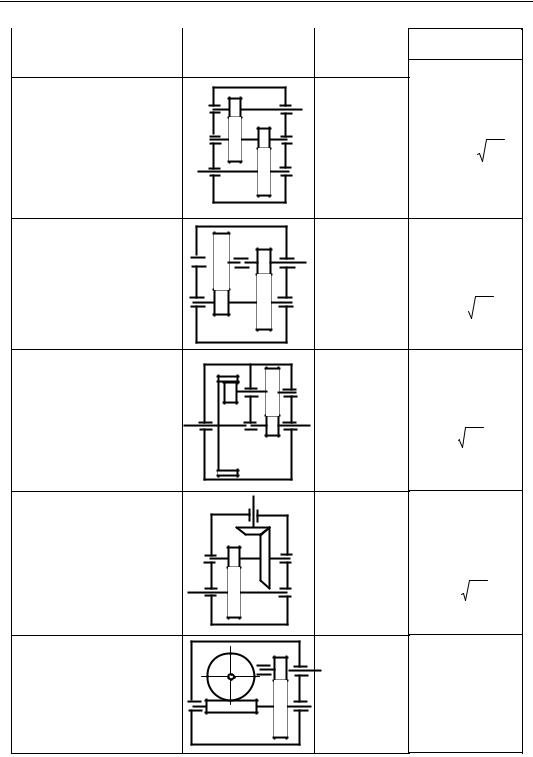

Таблиця 2.7 - Рекомендовані значення u для різних типів редукторів
Тип передачі |
Схема редуктора |
Значення uп |
Ф-ли для визна- |
чення uш і uТ |
|||
1 |
2 |
3 |
4 |
Двоступеневий |
|
|
|
|
|
циліндричний |
|
|
|
|
|
редуктор |
uш |
|
|
|
|
Розгорнута схема |
|
|
|
|
|
Швидкохідна ступінь |
3,25…7,1 |
(1,1...1,15) |
u p |
||
Тихохідна ступінь |
2,5…5 |
up/uш |
|
||
|
uТ |
|
|
|
|
Двоступеневий |
uш |
|
|
|
|
співвісний редуктор |
|
|
|
|
|
Швидкохідна ступінь |
2,97…6,67 |
up/uш |
|
||
Тихохідна ступінь |
2,69…6,0 |
0,95 3 up |
|||
|
uТ |
|
|
|
|
Двоступеневий |
|
|
|
|
|
співвісний редуктор з |
|
|
|
|
|
внутрішнім |
|
|
|
|
|
зачепленням |
UТ |
|
|
|
|
|
|
|
|
|
|
Швидкохідна ступінь |
4…6,0 |
2 3 u |
p |
|
|
|
uш |
|
|
|
|
Тихохідна ступінь |
2,0…5,85 |
up/uш |
|
||
Конічно-циліндричний реду- |
|
|
|
|
|
ктор. |
uш |
|
|
|
|
|
up/uт |
|
|||
Швидкохідна конічна ступінь |
2,25…5,0 |
|
|||
Тихохідна циліндрична сту- |
2,8…6,2 |
1,1 |
u p |
|
|
пінь |
uТ |
|
|
|
|
Циліндрично- |
uт |
|
|
|
|
черв’ячний редуктор |
|
|
|
|
|
Швидкохідна циліндрична |
1,6…3,15 |
|
|
|
|
ступінь |
|
up/uш |
|
||
Тихохідна черв’ячна |
uшв |
|
|||
ступінь |
|
|
|
|
|
|
|
|
|
|
20
