- •Министерство образования и науки, молодёжи и спорта украины
- •Одесский национальный политехнический университет
- •Институт компьютерных систем
- •Кафедра информационных систем
- •Министерство образования и науки, молодёжи и спорта украины
- •Одесский национальный политехнический университет
- •Институт компьютерных систем
- •Кафедра информационных систем
- •Содержание
- •Тема1. Формы представления информации 10
- •Тема 2. Логические основы построения элементов 16
- •Тема 3. Схемотехника комбинационных узлов 29
- •Тема 4. Схемотехника цифровых элементов 70
- •Тема 5. Схемотехника цифровых узлов 108
- •Тема 6. Интегрированные системы элементов 138
- •Тема 7. Схемотехника аналоговых узлов 179
- •Тема 8. Схемотехника обслуживающих элементов 208
- •Тема 14. Структуры микропроцессорных систем 293
- •Тема 15. Схемы поддержки мп на системных платах 340
- •Тема 16. Некоторые вопросы развития архитектуры эвм 357
- •Тема 17. Risk – процессоры 387
- •Тема 18. Суперкомпьютеры. Параллельные вычислительные системы 399
- •Список литературы 450 Тема1. Формы представления информации Лекция 1. Основные понятия
- •Тема 2. Логические основы построения элементов Лекция 2.
- •2.1. Основные понятия, определения и законы Булевой алгебры
- •Формы задания Булевой функции
- •2.2. Простейшие модели логических элементов и система их параметров
- •2.3. Типы выходных каскадов цифровых элементов
- •2.4. Системы (серии) логических элементов и их основные характеристики
- •2.5 Контрольные вопросы
- •Тема 3. Схемотехника комбинационных узлов Лекция 3
- •3.1 Общие сведения
- •3.2. Шифраторы, дешифраторы и преобразователи кодов: назначения, виды, функционирование, принципы построения
- •3.3. Синтез кс на основе дешифраторов
- •3.4. Мультиплексоры и демультиплексоры
- •3.5. Шинные формирователи
- •3.6 Синтез кс на основе мультиплексоров
- •3.7. Компараторы
- •3.8 Сумматоры
- •3.9. Арифметико-логические устройства
- •3.10. Матричные умножители
- •3.11 Постановка и методы решения задач синтеза комбинационных узлов
- •3.11.1 Синтез комбинационных узлов
- •3.11.2 Основные факторы, которые должны быть учтены при построении принципиальных схем
- •3.11.2.1 Питающие напряжения ис
- •3.11.2.2 Уровни логических сигналов
- •3.11.2.3 Нагрузочная способность
- •3.11.2.4 Коэффициент объединения по входу
- •3.11.2.5 Быстродействие
- •3.11.2.6 Помехоустойчивость
- •3.11.2.7 Рассеиваемая мощность
- •3.11.2.8. Использование элементов, имеющих выходы с третьим состоянием или с открытым коллектором
- •3.12 Критерии оценки качества технической реализации кс
- •3.13 Контрольные вопросы
- •Тема 4. Схемотехника цифровых элементов Лекция 4
- •4.1 Последовательностные цифровые схемы
- •4.2. Схемотехника триггерных устройств
- •4.3. Асинхронные триггеры
- •4.4. Синхронные триггеры
- •Rs триггер с синхронизацией по уровню
- •Синхронный rs триггер с синхронизацией по фронту
- •4.5 Методы построения триггеров одного типа на базе триггеров другого типа
- •Проектирование триггеров на основе rs-триггера
- •Метод преобразования характеристических уравнений
- •Метод сравнения характеристических уравнений
- •Использование jk-триггера
- •4.6 Регистры и регистровые файлы
- •4.6.1 Регистры памяти
- •4.6.2 Сдвигающие регистры
- •4.6.3 Универсальные регистры
- •4.7 Счётчики
- •4.7.1 Счетчики с непосредственными связями и последовательным переносом
- •4.7.2 Счетчики с параллельным переносом
- •4.7.3 Реверсивный счетчик с последовательным переносом
- •4.7.4 Двоично-кодированные счётчики с произвольным модулем
- •Построение счетчика методом модификации межразрядных связей
- •Построение счетчика методом управления сбросом
- •4.8 Распределители тактов
- •4.8.1 Распределители импульсов и распределители уровней
- •4.8.2 Кольцевой регистр сдвига
- •4.8.3 Счётчик Джонсона
- •4.9 Контрольные вопросы
- •Тема 5. Схемотехника цифровых узлов Лекция 5
- •5.1 Цифровые автоматы и их разновидности
- •5.2 Абстрактный и структурный автоматы
- •5.3. Способы описания и задания автоматов
- •5.4. Связь между моделями Мура и Мили
- •5.5. Минимизация числа внутренних состояний полностью определенных автоматов
- •5.6. Принцип микропрограммного управления. Понятия об операционном и управляющем автоматах
- •Операционные элементы
- •5.7. Граф - схемы алгоритмов (гса) и их разновидности. Способы задания гса, требования к ним
- •5.8. Абстрактный синтез микропрограммных управляющих автоматов Мили и Мура
- •5.8.1. Синтез автомата Мили
- •5.8.2. Синтез автомата Мура
- •5.9. Структурный синтез микропрограммных управляющих автоматов Мили и Мура
- •5.9.1. Структурный синтез автомата Мили
- •5.9.2. Структурный синтез автомата Мура
- •5.10. Синтез автомата Мура на базе регистра сдвига
- •5.11. Контрольные вопросы
- •Тема 6. Интегрированные системы элементов Лекция 6. Программируемые логические устройства
- •6.1 Основные физические принципы программирования плм и плис
- •6.1.1 Метод плавких перемычек
- •6.1.2 Метод наращиваемых перемычек
- •6.1.3 Устройства, программируемые фотошаблоном
- •6.1.4 Стираемые программируемые постоянные запоминающие устройства
- •6.1.5. Электрически стираемые программируемые постоянные запоминающие устройства
- •6.1.6. Flash - технология
- •6.1.7. Статическое оперативное запоминающее устройство
- •6.1.8. Сравнительная таблица технологий программирования
- •6.2 Простые и сложные плу
- •6.2.1 Ппзу
- •6.2.2 Программируемые логические матрицы
- •6.2.3. Программируемые матрицы pal и gal
- •6.2.4 Дополнительные программируемые опции
- •6.2.5 Сложные плу
- •6.3. Контрольные вопросы
- •Лекция 7. Программируемые логические интегральные схемы
- •7.1 Мелко-, средне- и крупномодульные архитектуры
- •7.2 Логические блоки на мультиплексорах и таблицах соответствия
- •7.3 Таблицы соответствия, распределённое озу, сдвиговые регистры
- •7.4 Конфигурируемые логические блоки, блоки логических символов, секции
- •7.5 Секции и логические ячейки
- •7.6 Конфигурируемые логические блоки clb и блоки логических массивов lab
- •7.7. Контрольные вопросы
- •Лекция 8
- •8.1 Дополнительные встроенные функции
- •8.1.1 Схемы ускоренного переноса
- •8.1.2 Встроенные блоки озу
- •8.1.3 Встроенные умножители, сумматоры и блоки умножения с накоплением
- •8.1.4 Аппаратные и программные встроенные микропроцессорные ядра
- •8.2 Дерево синхронизации и диспетчеры синхронизации
- •8.2.1 Дерево синхронизации
- •8.2.2 Диспетчер синхронизации
- •8.3. Системы с перестраиваемой архитектурой
- •8.4. Программируемый пользователем массив узлов
- •8.4.1. Технология picoArray компании picoChip
- •8.4.2 Технология адаптивных вычислительных машин компании QuickSilver
- •8.5. Контрольные вопросы
- •Тема 7. Схемотехника аналоговых узлов Лекция 9. Операционные усилители
- •9.1. Идеальный операционный усилитель
- •9.2. Основные схемы включения операционного усилителя
- •9.2.1. Дифференциальное включение
- •9.2.2. Инвертирующее включение
- •9.2.3 Неинвертирующее включение
- •9.3 Функциональные устройства на операционных усилителях
- •9.3.1 Схема масштабирования
- •9.3.2 Схема суммирования
- •9.3.3 Схема интегрирования
- •9.3.4 Схема дифференцирования
- •9.3.5 Источники напряжения, управляемые током
- •9.3.6 Источники тока, управляемые напряжением
- •9.4 Активные электрические фильтры на оу
- •9.5 Схемы нелинейного преобразования на оу
- •9.6 Генераторы сигналов на оу
- •9.7. Контрольные вопросы
- •Лекция 10
- •10.1. Изолирующие усилители
- •10.2. Аналоговые компараторы
- •10.3. Источники опорного напряжения
- •10.4. Аналоговые коммутаторы
- •10.5. Оптореле
- •10.6. Устройства выборки-хранения
- •10.7. Цифроаналоговые преобразователи
- •10.8. Аналого-цифровые преобразователи
- •10.9. Контрольные вопросы
- •Тема 8. Схемотехника обслуживающих элементов Лекция 11
- •11.1 Сопряжение цифровых микросхем, изготовленных по разным технологиям, и сопряжение с интерфейсами
- •11.2 Управление входами ттл и кмоп
- •11.3 Дискретное управление нагрузкой от элементов ттл и кмоп
- •11.4 Передача цифровых сигналов на небольшие расстояния
- •11.5 Контрольные вопросы
- •Тема 9. Источники питания. Схемотехника комбинаторных узлов Лекция 12
- •12.1. Схемотехника линейных стабилизаторов напряжения
- •12.2 Импульсные стабилизаторы напряжения
- •12.3 Инверторные схемы
- •12.4 Контрольные вопросы
- •Тема10. Цифровые компьютеры Лекция 13
- •13.1. Принципы действия цифровых компьютеров
- •13.2. Понятие о системе программного (математического) обеспечения эвм
- •13.3. Большие эвм общего назначения
- •13.3.1. Каналы
- •13.3.2. Интерфейс
- •13.4. Малые эвм
- •13.5. Контрольные вопросы
- •Тема 11. Запоминающие устройства Лекция 14
- •14.1 Структура памяти эвм
- •14.2 Способы организации памяти
- •14.2.1 Адресная память
- •14.2.2 Ассоциативная память
- •14.2.3 Стековая память (магазинная)
- •14.3. Структуры адресных зу
- •14.3.1. Зу типа 2d
- •14.3.2. Зу типа 3d
- •14.3.3. Зу типа 2d-m
- •14.4 Постоянные зу (пзу, ппзу)
- •14.5. Флэш-память
- •14.6. Контрольные вопросы
- •Тема 12. Процессоры Лекция 15
- •15.1 Операционные устройства (алу)
- •15.2 Управляющие устройства
- •15.2.1. Уу с жёсткой логикой
- •15.2.2 Уу с хранимой в памяти логикой
- •15.2.2.1. Выборка и выполнение мк
- •15.2.2.2. Кодирование мк
- •15.2.2.3. Синхронизация мк
- •15.3. Контрольные вопросы
- •Тема 13. Универсальные микропроцессоры Лекция 16. Архитектура процессора кр580вм80
- •16.1. Регистры данных
- •16.2. Арифметико-логическое устройство
- •16.3. Регистр признаков
- •16.4. Блок управления
- •16.5. Буферы
- •16.6. Мп с точки зрения программиста
- •16.7. Форматы данных в кр580вм80
- •16.8. Форматы команд в кр580вм80
- •16.9. Способы адресации
- •16.10. Контрольные вопросы
- •Лекция 17. Система команд кр580вм80
- •17.1. Пересылки однобайтовые
- •17.2. Пересылки двухбайтовые
- •17.3. Операции в аккумуляторе
- •17.4. Операции в рон и памяти
- •17.5. Команды управления
- •17.6. Контрольные вопросы
- •Тема 14. Структуры микропроцессорных систем Лекция 18. Общие принципы
- •18.1. Системный интерфейс микро-эвм. Цикл шины
- •18.2. Промежуточный интерфейс
- •18.3. Принципы организации ввода/вывода информации в микропроцессорную систему
- •18.4. Контрольные вопросы
- •Лекция 19. Принципы организации систем прерывания программ
- •19.1. Характеристики систем прерывания
- •19.2. Возможные структуры систем прерывания
- •19.3. Организация перехода к прерывающей программе
- •19.3.1. Реализация фиксированных приоритетов
- •19.3.2. Реализация программно-управляемых приоритетов
- •19.4. Контрольные вопросы
- •Лекция 20. Принципы организации систем прямого доступа в память
- •20.1. Способы организации доступа к системной магистрали
- •20.2. Возможные структуры систем пдп
- •20.3. Организация обмена в режиме пдп
- •20.3.1. Инициализация средств пдп
- •20.3.2. Радиальная структура ( Slave dma)
- •20.3.3. Радиальная структура (Bus master dma)
- •20.3.4. Цепочечная структура ( Bus master dma)
- •20.3.5. Принципы организации арбитража магистрали
- •20.4. Микропроцессорная система на основе мп кр580вм80а
- •20.5. Контрольные вопросы
- •Тема 15. Схемы поддержки мп на системных платах Лекция 21
- •21.1. Эволюция шинной архитектуры ibm pc
- •21.1.1. Локальная системная шина
- •21.1.2. Шина расширения
- •21.1.2.1. Шина расширения isa
- •21.1.2.2. Шина расширения mca
- •21.1.2.3. Шина расширения eisa
- •21.1.3. Локальные шины расширения
- •21.1.3.1. Локальная шина vesa (vlb)
- •21.1.3.2. Локальная шина pci
- •21.2. Современные схемы поддержки мп на системных платах
- •21.2.1. Чипсет GeForce 9300/9400 фирмы nvidia
- •21.2.3. Чипсет Intel z68 для платформы Socket 1155
- •21.3. Контрольные вопросы
- •Тема 16. Некоторые вопросы развития архитектуры эвм Лекция 22
- •22.1. Теги и дескрипторы. Самоопределяемые данные
- •22.2. Методы оптимизации обмена процессор-память
- •22.2.1. Конвейер команд
- •22.2.2. Расслоение памяти
- •22.2.3. Буферизация памяти
- •22.3. Динамическое распределение памяти. Виртуальная память
- •22.3.1. Виртуальная память
- •22.3.2. Сегментно-страничная организация памяти
- •22.4. Контрольные вопросы
- •Лекция 23. Защита памяти
- •23.1. Защита отдельных ячеек памяти
- •23.2. Метод граничных регистров
- •23.3. Метод ключей защиты
- •23.4. Алгоритмы управления многоуровневой памятью
- •23.5. Контрольные вопросы
- •Тема 17. Risk – процессоры Лекция 24
- •24.1. Общая характеристика risk - процессоров
- •24.2. Arm архитектура
- •24.2.1. Дополнительные технологии
- •24.2.2. Ядро arm7tdmi
- •24.2.3. Семейство arm10 Tumb
- •24.3. Контрольные вопросы
- •Тема 18. Суперкомпьютеры. Параллельные вычислительные системы Лекция 25
- •25.1. Смена приоритетов в области высокопроизводительных вычислений
- •25.2. Сферы применения многоядерных процессоров и многопроцессорных вычислительных систем
- •25.3. Классификация архитектур вычислительных систем по степени параллелизма обработки данных
- •25.4. Архитектуры smp, mpp и numa
- •25.5. Организация когерентности многоуровневой иерархической памяти
- •25.6. Pvp архитектура
- •25.7. Контрольные вопросы
- •Лекция 26. Кластерная архитектура
- •26.1. Архитектура связи в кластерных системах
- •26.2. Коммутаторы для многопроцессорных вычислительных систем.
- •26.2.1. Простые коммутаторы
- •26.2.2. Составные коммутаторы
- •26.2.2.1. Коммутатор Клоза
- •26.3. Контрольные вопросы
- •Лекция 27. Высокопроизводительные многоядерные процессоры для встраиваемых приложений
- •27.1. Процессоры Tile-64/64Pro компании Tilera
- •27.4. Мультипроцессор Cell
- •27.4.1. Общая структура процессора Cell
- •27.4.2. Структура процессорного элемента Power (ppe)
- •27.4.3. Структура spe — "синергичного" процессорного элемента
- •27.5. Альтернативная технология построения многоядерных систем на кристалле — atac
- •27.5.1. Основные идеи архитектуры atac
- •27.5.2. Ключевые элементы технологии атас
- •27.5.3. Структура межъядерных связей
- •27.5.4. Передача данных и согласование кэш-памяти
- •27.6. Контрольные вопросы
- •Список литературы
2.3. Типы выходных каскадов цифровых элементов
Цифровые элементы (логические, запоминающие, буферные) могут иметь выходы следующих типов: логические, с третьим состоянием, с открытым коллектором (стоком) и с открытым эмиттером (истоком). Наличие четырех типов выходов объясняется условиями работы элементов в логических цепях, в магистрально-модульных микропроцессорных системах и т.п.
Логический выход формирует два уровня выходного напряжения (U0 и U1). Выходное сопротивление логического выхода стремятся сделать малым, способным развивать большие токи для перезаряда емкостных нагрузок и, следовательно, получения высокого быстродействия элемента. Такой тип выхода имеют большинство ЛЭ, используемых в комбинационных цепях.
Схемы логических выходов элементов ТТЛ(Ш) и КМОП логики подобны двухтактным каскадам – в них оба фронта выходного напряжения формируются с участием активных транзисторов, работающих противофазно, что обеспечивает малые выходные сопротивления при любом напряжении переключения выхода (см. рис. 2.5).

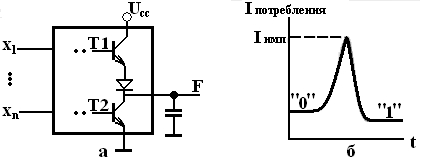

Рис. 2.5. Схема выходной цепи элемента ТТЛ (а) и график изменения потребленного им тока в процессе переключения (б)
Особенность таких выходов состоит в том, что их нельзя соединить параллельно. Во-первых, это создает логическую неопределенность, т.к. в точке соединения выхода, формирующего лог. «1», и выхода, формирующего лог. «0», возникло бы их «противоборство». Во-вторых, вследствие малых величин выходных сопротивлений уравнительный ток в этом случае может достигать достаточно большой величины, что может привести к выходу из строя электрических элементов выходной цепи и, соответственно, элемента в целом.
Вторая особенность логического выхода двухтактного типа связана с протеканием через оба транзистора коротких импульсов тока при переключениях из одного состояния в другое. Эти токи протекают от источника питания на общую точку («землю»). В статических состояниях таких токов быть не может, т.к. транзисторы Т1 и Т2 работают в противофазе, т.е. один из них находится в запертом состоянии. Однако, в переходном процессе из-за некоторой несинхронности переключения транзисторов возникает кратковременная ситуация, при которой оба транзистора открыты, что и порождает короткий импульс сквозного тока, протекающего через оба транзистора, значительной величины (рис. 2.5, б).
Элементы с тремя состояниями выхода (типа ТС) кроме логического состояния «0» и «1» имеют третье состояние – «отключено» или состояние высокого импеданса (“impedance” - сопротивление), в котором ток выходной цепи пренебрежительно мал. В третье состояние элемент переводится специальным управляющим сигналом, который обеспечивает запертое состояние обоих транзисторов (Т1 и Т2 на рис. 2.5, а) Сигнал управления элементом типа ТС обычно обозначают ОЕ (Output Enable). При наличии разрешения (ОЕ=1) элемент работает в режиме логического выхода, а при его отсутствии (ОЕ=0) переходит в состояние «отключено». В ЦУ широко используются буферные элементы типа ТС для управляемой передачи сигналов по одним и тем же линиям. Буферы могут быть не инвертирующие и инвертирующие, а сигналы ОЕ H – активные (лог. «1» - высокий уровень) и L – активные (лог. «0» - низкий уровень).
Выходы типа ТС отмечаются в обозначениях элементов значком . Их можно соединять параллельно при условии, что в любой момент времени активным может быть только один из параллельно соединенных выходов. В этом случае отключенные выходы не мешают активному формировать сигналы в точке соединения выходов, т.к. их выходное сопротивление достаточно велико.
Элементы с третьим состоянием сохраняют такие достоинства элементов с логическим выходом, как быстродействие и высокая нагрузочная способность. Поэтому они являются основными в указанных применениях. В то же время они требуют обязательного соблюдения условия отключения всех выходов, соединенных параллельно, кроме одного, т.е. условия ОЕ1+ ОЕ2+…+ ОЕn≤1 при объединении n выходов. Нарушение этого условия может привести даже к выходу из строя элементов.
Элементы с открытым коллектором имеют выходную цепь, заканчивающуюся одиночным транзистором, коллектор которого не соединен с какими-либо цепями внутри микросхемы (рис. 2.6,а).
Транзистор управляется от предыдущей части схемы элемента так, что может находиться в насыщенном или запертом состоянии. Насыщенное состояние транзистора соответствует лог. «0», а запертое – лог. «1». Насыщение транзистора обеспечивает на выходе малый уровень напряжения (напряжение насыщения «коллектор – эмиттер»). Запирание же транзистора какого-либо напряжения на выходе не задает, выход при этом имеет фактически неизвестный «плавающий» потенциал, т.к. не подключен к каким-либо цепям схемы элемента. Поэтому для формирования высокого уровня напряжения при запирании транзистора на выходе элементов с открытым коллектором (типа ОК) требуется подключать внешние резисторы (или другие нагрузки), соединенные с источником питания.
Рис. 2.6. Схема выходной цепи элемента с открытым коллектором (а) и реализация монтажной логики (б)
Несколько выходов типа ОК можно соединить параллельно, подключая их к общей для всех выходов цепочке Ucc-R (рис. 2.6,б). При этом можно получить режим поочередной работы элементов на общую линию, как для элементов типа ТС, если активным будет лишь один элемент, а выходы всех остальных окажутся запертыми. Если же разрешить активную работу всем элементам, подключенным к одной линии, то можно получить дополнительную логическую операцию, так называемую операцию монтажной логики.
При реализации монтажной логики высокое напряжение на общем выходе возникает только в том случае, когда заперты выходные транзисторы всех элементов, электрически соединенных по выходу, т.к. насыщение хотя бы одного из них снижает выходное напряжение до уровня U0 = Uкэн. Т.е. для получения лог. «1» на выходе требуется состояние лог. «1» на всех выходах. Таким образом выполняется монтажная операция И. Поскольку каждый элемент выполняет операцию Шеффера (И-НЕ) над своими входными переменными, общий результат будет следующим:
В обозначении элементов с ОК после символа функции ставится ромб с черточкой снизу. На рис. 2.6,б изображены элементы монтажной логики И-НЕ.
При использовании элементов с ОК в магистрально-модульных структурах требуется разрешать или запрещать работу того или иного элемента. Для элементов типа ТС это делалось с помощью специального сигнала ОЕ. Для элементов типа ОК в качестве входа ОЕ может быть использован один из обычных входов элемента. Если речь идет об элементе И-НЕ, то, подавая лог. «0» на любой из входов, можно запретить работу элемента, поставив его выход в разомкнутое состояние независимо от состояния других входов. Лог. «1» на этом входе разрешит работу элемента.
Положительными свойствами элементов с ОК при работе в магистрально-модульных системах является их защищенность от повреждений из-за ошибок управления, приводящих к одновременному подключению к магистрали нескольких элементов, а также возможность реализации дополнительных операций монтажной логики. Недостатком таких элементов является большая задержка переключения из лог. «0» в лог. «1». При этом переключении происходит заряд выходной емкости сравнительно малым током, протекающим через резистор R, сопротивление которого нельзя сделать слишком малым, т.к. это приведет к большим токам выходной цепи в статике при насыщенном состоянии выходного транзистора. Значение сопротивления резистора R проектировщик при работе с элементами типа ОК выбирает с учетом требуемого быстродействия схемы и потребляемой ею мощности. При этом, выбор значения сопротивления, близкого к минимально допустимому позволит достичь максимального быстродействия, а к максимально допустимому – к минимальной мощности потребления.
Выход с открытым эмиттером характерен для элементов типа ЭСЛ
( эмиттерно-связанная логика). Для работы на магистраль такие элементы не используются. Возможность соединять друг с другом выходы с открытым эмиттером при объединении эмиттерных резисторов в один общий резистор приводит к схеме, используемой при построении логических схем для получения дополнительной операции монтажной логики (рис. 2.7).
Рис. 2.7. Схема выходного цепи элемента с открытым эмиттером
Элементы ЭСЛ имеют противофазные выходы, на одном из которых реализуется функция ИЛИ, на другом – ИЛИ-НЕ. Соединяя прямые выходы нескольких элементов, получают расширение по ИЛИ (входные элементы нескольких элементов образуют единую дизъюнкцию). Соединяя инверсные выходы, получают операцию И-ИЛИ относительно инверсных входных переменных т.к. при этом:
.
Соединяя прямой выход одного элемента с инверсным выходом второго элемента, можно получить функцию вида:
.
