- •Содержание
- •Тема1. Формы представления информации 10
- •Тема 2. Логические основы построения элементов 16
- •Тема 3. Схемотехника комбинационных узлов 29
- •Тема 4. Схемотехника цифровых элементов 70
- •Тема 5. Схемотехника цифровых узлов 108
- •Тема 6. Интегрированные системы элементов 138
- •Тема 7. Схемотехника аналоговых узлов 179
- •Тема 8. Схемотехника обслуживающих элементов 208
- •Тема 14. Структуры микропроцессорных систем 293
- •Тема 15. Схемы поддержки мп на системных платах 340
- •Тема 16. Некоторые вопросы развития архитектуры эвм 357
- •Тема 17. Risk – процессоры 387
- •Тема 18. Суперкомпьютеры. Параллельные вычислительные системы 399
- •Список литературы 450 Тема1. Формы представления информации Лекция 1. Основные понятия
- •Тема 2. Логические основы построения элементов Лекция 2.
- •2.1. Основные понятия, определения и законы Булевой алгебры
- •Формы задания Булевой функции
- •2.2. Простейшие модели логических элементов и система их параметров
- •2.3. Типы выходных каскадов цифровых элементов
- •2.4. Системы (серии) логических элементов и их основные характеристики
- •2.5 Контрольные вопросы
- •Тема 3. Схемотехника комбинационных узлов Лекция 3
- •3.1 Общие сведения
- •3.2. Шифраторы, дешифраторы и преобразователи кодов: назначения, виды, функционирование, принципы построения
- •3.3. Синтез кс на основе дешифраторов
- •3.4. Мультиплексоры и демультиплексоры
- •3.5. Шинные формирователи
- •3.6 Синтез кс на основе мультиплексоров
- •3.7. Компараторы
- •3.8 Сумматоры
- •3.9. Арифметико-логические устройства
- •3.10. Матричные умножители
- •3.11 Постановка и методы решения задач синтеза комбинационных узлов
- •3.11.1 Синтез комбинационных узлов
- •3.11.2 Основные факторы, которые должны быть учтены при построении принципиальных схем
- •3.11.2.1 Питающие напряжения ис
- •3.11.2.2 Уровни логических сигналов
- •3.11.2.3 Нагрузочная способность
- •3.11.2.4 Коэффициент объединения по входу
- •3.11.2.5 Быстродействие
- •3.11.2.6 Помехоустойчивость
- •3.11.2.7 Рассеиваемая мощность
- •3.11.2.8. Использование элементов, имеющих выходы с третьим состоянием или с открытым коллектором
- •3.12 Критерии оценки качества технической реализации кс
- •3.13 Контрольные вопросы
- •Тема 4. Схемотехника цифровых элементов Лекция 4
- •4.1 Последовательностные цифровые схемы
- •4.2. Схемотехника триггерных устройств
- •4.3. Асинхронные триггеры
- •4.4. Синхронные триггеры
- •Rs триггер с синхронизацией по уровню
- •Синхронный rs триггер с синхронизацией по фронту
- •4.5 Методы построения триггеров одного типа на базе триггеров другого типа
- •Проектирование триггеров на основе rs-триггера
- •Метод преобразования характеристических уравнений
- •Метод сравнения характеристических уравнений
- •Использование jk-триггера
- •4.6 Регистры и регистровые файлы
- •4.6.1 Регистры памяти
- •4.6.2 Сдвигающие регистры
- •4.6.3 Универсальные регистры
- •4.7 Счётчики
- •4.7.1 Счетчики с непосредственными связями и последовательным переносом
- •4.7.2 Счетчики с параллельным переносом
- •4.7.3 Реверсивный счетчик с последовательным переносом
- •4.7.4 Двоично-кодированные счётчики с произвольным модулем
- •Построение счетчика методом модификации межразрядных связей
- •Построение счетчика методом управления сбросом
- •4.8 Распределители тактов
- •4.8.1 Распределители импульсов и распределители уровней
- •4.8.2 Кольцевой регистр сдвига
- •4.8.3 Счётчик Джонсона
- •4.9 Контрольные вопросы
- •Тема 5. Схемотехника цифровых узлов Лекция 5
- •5.1 Цифровые автоматы и их разновидности
- •5.2 Абстрактный и структурный автоматы
- •5.3. Способы описания и задания автоматов
- •5.4. Связь между моделями Мура и Мили
- •5.5. Минимизация числа внутренних состояний полностью определенных автоматов
- •5.6. Принцип микропрограммного управления. Понятия об операционном и управляющем автоматах
- •Операционные элементы
- •5.7. Граф - схемы алгоритмов (гса) и их разновидности. Способы задания гса, требования к ним
- •5.8. Абстрактный синтез микропрограммных управляющих автоматов Мили и Мура
- •5.8.1. Синтез автомата Мили
- •5.8.2. Синтез автомата Мура
- •5.9. Структурный синтез микропрограммных управляющих автоматов Мили и Мура
- •5.9.1. Структурный синтез автомата Мили
- •5.9.2. Структурный синтез автомата Мура
- •5.10. Синтез автомата Мура на базе регистра сдвига
- •5.11. Контрольные вопросы
- •Тема 6. Интегрированные системы элементов Лекция 6. Программируемые логические устройства
- •6.1 Основные физические принципы программирования плм и плис
- •6.1.1 Метод плавких перемычек
- •6.1.2 Метод наращиваемых перемычек
- •6.1.3 Устройства, программируемые фотошаблоном
- •6.1.4 Стираемые программируемые постоянные запоминающие устройства
- •6.1.5. Электрически стираемые программируемые постоянные запоминающие устройства
- •6.1.6. Flash - технология
- •6.1.7. Статическое оперативное запоминающее устройство
- •6.1.8. Сравнительная таблица технологий программирования
- •6.2 Простые и сложные плу
- •6.2.1 Ппзу
- •6.2.2 Программируемые логические матрицы
- •6.2.3. Программируемые матрицы pal и gal
- •6.2.4 Дополнительные программируемые опции
- •6.2.5 Сложные плу
- •6.3. Контрольные вопросы
- •Лекция 7. Программируемые логические интегральные схемы
- •7.1 Мелко-, средне- и крупномодульные архитектуры
- •7.2 Логические блоки на мультиплексорах и таблицах соответствия
- •7.3 Таблицы соответствия, распределённое озу, сдвиговые регистры
- •7.4 Конфигурируемые логические блоки, блоки логических символов, секции
- •7.5 Секции и логические ячейки
- •7.6 Конфигурируемые логические блоки clb и блоки логических массивов lab
- •7.7. Контрольные вопросы
- •Лекция 8
- •8.1 Дополнительные встроенные функции
- •8.1.1 Схемы ускоренного переноса
- •8.1.2 Встроенные блоки озу
- •8.1.3 Встроенные умножители, сумматоры и блоки умножения с накоплением
- •8.1.4 Аппаратные и программные встроенные микропроцессорные ядра
- •8.2 Дерево синхронизации и диспетчеры синхронизации
- •8.2.1 Дерево синхронизации
- •8.2.2 Диспетчер синхронизации
- •8.3. Системы с перестраиваемой архитектурой
- •8.4. Программируемый пользователем массив узлов
- •8.4.1. Технология picoArray компании picoChip
- •8.4.2 Технология адаптивных вычислительных машин компании QuickSilver
- •8.5. Контрольные вопросы
- •Тема 7. Схемотехника аналоговых узлов Лекция 9. Операционные усилители
- •9.1. Идеальный операционный усилитель
- •9.2. Основные схемы включения операционного усилителя
- •9.2.1. Дифференциальное включение
- •9.2.2. Инвертирующее включение
- •9.2.3 Неинвертирующее включение
- •9.3 Функциональные устройства на операционных усилителях
- •9.3.1 Схема масштабирования
- •9.3.2 Схема суммирования
- •9.3.3 Схема интегрирования
- •9.3.4 Схема дифференцирования
- •9.3.5 Источники напряжения, управляемые током
- •9.3.6 Источники тока, управляемые напряжением
- •9.4 Активные электрические фильтры на оу
- •9.5 Схемы нелинейного преобразования на оу
- •9.6 Генераторы сигналов на оу
- •9.7. Контрольные вопросы
- •Лекция 10
- •10.1. Изолирующие усилители
- •10.2. Аналоговые компараторы
- •10.3. Источники опорного напряжения
- •10.4. Аналоговые коммутаторы
- •10.5. Оптореле
- •10.6. Устройства выборки-хранения
- •10.7. Цифроаналоговые преобразователи
- •10.8. Аналого-цифровые преобразователи
- •10.9. Контрольные вопросы
- •Тема 8. Схемотехника обслуживающих элементов Лекция 11
- •11.1 Сопряжение цифровых микросхем, изготовленных по разным технологиям, и сопряжение с интерфейсами
- •11.2 Управление входами ттл и кмоп
- •11.3 Дискретное управление нагрузкой от элементов ттл и кмоп
- •11.4 Передача цифровых сигналов на небольшие расстояния
- •11.5 Контрольные вопросы
- •Тема 9. Источники питания. Схемотехника комбинаторных узлов Лекция 12
- •12.1. Схемотехника линейных стабилизаторов напряжения
- •12.2 Импульсные стабилизаторы напряжения
- •12.3 Инверторные схемы
- •12.4 Контрольные вопросы
- •Тема10. Цифровые компьютеры Лекция 13
- •13.1. Принципы действия цифровых компьютеров
- •13.2. Понятие о системе программного (математического) обеспечения эвм
- •13.3. Большие эвм общего назначения
- •13.3.1. Каналы
- •13.3.2. Интерфейс
- •13.4. Малые эвм
- •13.5. Контрольные вопросы
- •Тема 11. Запоминающие устройства Лекция 14
- •14.1 Структура памяти эвм
- •14.2 Способы организации памяти
- •14.2.1 Адресная память
- •14.2.2 Ассоциативная память
- •14.2.3 Стековая память (магазинная)
- •14.3. Структуры адресных зу
- •14.3.1. Зу типа 2d
- •14.3.2. Зу типа 3d
- •14.3.3. Зу типа 2d-m
- •14.4 Постоянные зу (пзу, ппзу)
- •14.5. Флэш-память
- •14.6. Контрольные вопросы
- •Тема 12. Процессоры Лекция 15
- •15.1 Операционные устройства (алу)
- •15.2 Управляющие устройства
- •15.2.1. Уу с жёсткой логикой
- •15.2.2 Уу с хранимой в памяти логикой
- •15.2.2.1. Выборка и выполнение мк
- •15.2.2.2. Кодирование мк
- •15.2.2.3. Синхронизация мк
- •15.3. Контрольные вопросы
- •Тема 13. Универсальные микропроцессоры Лекция 16. Архитектура процессора кр580вм80
- •16.1. Регистры данных
- •16.2. Арифметико-логическое устройство
- •16.3. Регистр признаков
- •16.4. Блок управления
- •16.5. Буферы
- •16.6. Мп с точки зрения программиста
- •16.7. Форматы данных в кр580вм80
- •16.8. Форматы команд в кр580вм80
- •16.9. Способы адресации
- •16.10. Контрольные вопросы
- •Лекция 17. Система команд кр580вм80
- •17.1. Пересылки однобайтовые
- •17.2. Пересылки двухбайтовые
- •17.3. Операции в аккумуляторе
- •17.4. Операции в рон и памяти
- •17.5. Команды управления
- •17.6. Контрольные вопросы
- •Тема 14. Структуры микропроцессорных систем Лекция 18. Общие принципы
- •18.1. Системный интерфейс микро-эвм. Цикл шины
- •18.2. Промежуточный интерфейс
- •18.3. Принципы организации ввода/вывода информации в микропроцессорную систему
- •18.4. Контрольные вопросы
- •Лекция 19. Принципы организации систем прерывания программ
- •19.1. Характеристики систем прерывания
- •19.2. Возможные структуры систем прерывания
- •19.3. Организация перехода к прерывающей программе
- •19.3.1. Реализация фиксированных приоритетов
- •19.3.2. Реализация программно-управляемых приоритетов
- •19.4. Контрольные вопросы
- •Лекция 20. Принципы организации систем прямого доступа в память
- •20.1. Способы организации доступа к системной магистрали
- •20.2. Возможные структуры систем пдп
- •20.3. Организация обмена в режиме пдп
- •20.3.1. Инициализация средств пдп
- •20.3.2. Радиальная структура ( Slave dma)
- •20.3.3. Радиальная структура (Bus master dma)
- •20.3.4. Цепочечная структура ( Bus master dma)
- •20.3.5. Принципы организации арбитража магистрали
- •20.4. Микропроцессорная система на основе мп кр580вм80а
- •20.5. Контрольные вопросы
- •Тема 15. Схемы поддержки мп на системных платах Лекция 21
- •21.1. Эволюция шинной архитектуры ibm pc
- •21.1.1. Локальная системная шина
- •21.1.2. Шина расширения
- •21.1.2.1. Шина расширения isa
- •21.1.2.2. Шина расширения mca
- •21.1.2.3. Шина расширения eisa
- •21.1.3. Локальные шины расширения
- •21.1.3.1. Локальная шина vesa (vlb)
- •21.1.3.2. Локальная шина pci
- •21.2. Современные схемы поддержки мп на системных платах
- •21.2.1. Чипсет GeForce 9300/9400 фирмы nvidia
- •21.2.3. Чипсет Intel z68 для платформы Socket 1155
- •21.3. Контрольные вопросы
- •Тема 16. Некоторые вопросы развития архитектуры эвм Лекция 22
- •22.1. Теги и дескрипторы. Самоопределяемые данные
- •22.2. Методы оптимизации обмена процессор-память
- •22.2.1. Конвейер команд
- •22.2.2. Расслоение памяти
- •22.2.3. Буферизация памяти
- •22.3. Динамическое распределение памяти. Виртуальная память
- •22.3.1. Виртуальная память
- •22.3.2. Сегментно-страничная организация памяти
- •22.4. Контрольные вопросы
- •Лекция 23. Защита памяти
- •23.1. Защита отдельных ячеек памяти
- •23.2. Метод граничных регистров
- •23.3. Метод ключей защиты
- •23.4. Алгоритмы управления многоуровневой памятью
- •23.5. Контрольные вопросы
- •Тема 17. Risk – процессоры Лекция 24
- •24.1. Общая характеристика risk - процессоров
- •24.2. Arm архитектура
- •24.2.1. Дополнительные технологии
- •24.2.2. Ядро arm7tdmi
- •24.2.3. Семейство arm10 Tumb
- •24.3. Контрольные вопросы
- •Тема 18. Суперкомпьютеры. Параллельные вычислительные системы Лекция 25
- •25.1. Смена приоритетов в области высокопроизводительных вычислений
- •25.2. Сферы применения многоядерных процессоров и многопроцессорных вычислительных систем
- •25.3. Классификация архитектур вычислительных систем по степени параллелизма обработки данных
- •25.4. Архитектуры smp, mpp и numa
- •25.5. Организация когерентности многоуровневой иерархической памяти
- •25.6. Pvp архитектура
- •25.7. Контрольные вопросы
- •Лекция 26. Кластерная архитектура
- •26.1. Архитектура связи в кластерных системах
- •26.2. Коммутаторы для многопроцессорных вычислительных систем.
- •26.2.1. Простые коммутаторы
- •26.2.2. Составные коммутаторы
- •26.2.2.1. Коммутатор Клоза
- •26.3. Контрольные вопросы
- •Лекция 27. Высокопроизводительные многоядерные процессоры для встраиваемых приложений
- •27.1. Процессоры Tile-64/64Pro компании Tilera
- •27.4. Мультипроцессор Cell
- •27.4.1. Общая структура процессора Cell
- •27.4.2. Структура процессорного элемента Power (ppe)
- •27.4.3. Структура spe — "синергичного" процессорного элемента
- •27.5. Альтернативная технология построения многоядерных систем на кристалле — atac
- •27.5.1. Основные идеи архитектуры atac
- •27.5.2. Ключевые элементы технологии атас
- •27.5.3. Структура межъядерных связей
- •27.5.4. Передача данных и согласование кэш-памяти
- •27.6. Контрольные вопросы
- •Список литературы
25.4. Архитектуры smp, mpp и numa
SMP (symmetric multiprocessing) – симметричная многопроцессорная архитектура. Главной особенностью систем с архитектурой SMP является наличие общей физической памяти, разделяемой всеми процессорами
( рис.25.2).
Рис.25.2. Схематический вид SMP архитектуры
Память служит, в частности, для передачи сообщений между процессорами, при этом все вычислительные устройства при обращении к ней имеют равные права и одну и ту же адресацию для всех ячеек памяти. Поэтому SMP-архитектура называется симметричной. Последнее обстоятельство позволяет очень эффективно обмениваться данными с другими вычислительными устройствами. SMP-система строится на основе высокоскоростной системной шины (SGI PowerPath, Sun Gigaplane, DEC TurboLaser), к слотам которой подключаются функциональные блоки типов: процессоры (ЦП), подсистема ввода/вывода (I/O) и т. п. Для подсоединения к модулям I/O используются уже более медленные шины (PCI, VME64). Наиболее известными SMP-системами являются SMP-cерверы и рабочие станции на базе процессоров Intel (IBM, HP, Compaq, Dell, ALR, Unisys, DG, Fujitsu и др.) Вся система работает под управлением единой ОС (обычно UNIX-подобной, но для Intel-платформ поддерживается Windows NT). ОС автоматически (в процессе работы) распределяет процессы по процессорам, но иногда возможна и явная привязка.
Основные преимущества SMP-систем:
простота и универсальность для программирования. Архитектура SMP не накладывает ограничений на модель программирования, используемую при создании приложения: обычно используется модель параллельных ветвей, когда все процессоры работают независимо друг от друга. Однако можно реализовать и модели, использующие межпроцессорный обмен. Использование общей памяти увеличивает скорость такого обмена, пользователь также имеет доступ сразу ко всему объему памяти. Для SMP-систем существуют довольно эффективные средства автоматического распараллеливания;
простота эксплуатации. Как правило, SMP-системы используют систему кондиционирования, основанную на воздушном охлаждении, что облегчает их техническое обслуживание;
относительно невысокая цена.
Недостатки:
системы с общей памятью плохо масштабируются.
Этот существенный недостаток SMP-систем не позволяет считать их по-настоящему перспективными. Причиной плохой масштабируемости является то, что в данный момент шина способна обрабатывать только одну транзакцию, вследствие чего возникают проблемы разрешения конфликтов при одновременном обращении нескольких процессоров к одним и тем же областям общей физической памяти. Вычислительные элементы начинают друг другу мешать. Когда произойдет такой конфликт, зависит от скорости связи и от количества вычислительных элементов. В настоящее время конфликты могут происходить при наличии 8-24 процессоров. Кроме того, системная шина имеет ограниченную (хоть и высокую) пропускную способность (ПС) и ограниченное число слотов. Все это очевидно препятствует увеличению производительности при увеличении числа процессоров и числа подключаемых пользователей. В реальных системах можно задействовать не более 32 процессоров. Для построения масштабируемых систем на базе SMP используются кластерные или NUMA-архитектуры. При работе с SMP-системами используют так называемую парадигму программирования с разделяемой памятью (shared memory paradigm).
MPP (massive parallel processing) – массивно-параллельная архитектура. Главная особенность такой архитектуры состоит в том, что память физически разделена. В этом случае система строится из отдельных модулей, содержащих процессор, локальный банк операционной памяти (ОП), коммуникационные процессоры (рутеры) или сетевые адаптеры, иногда – жесткие диски и/или другие устройства ввода/вывода. По сути, такие модули представляют собой полнофункциональные компьютеры (рисю25.3). Доступ к банку ОП из данного модуля имеют только процессоры (ЦП) из этого же модуля. Модули соединяются специальными коммуникационными каналами. Пользователь может определить логический номер процессора, к которому он подключен, и организовать обмен сообщениями с другими процессорами. Используются два варианта работы операционной системы (ОС) на машинах MPP-архитектуры. В одном полноценная операционная система (ОС) работает только на управляющей машине (front-end), на каждом отдельном модуле функционирует сильно урезанный вариант ОС, обеспечивающий работу только расположенной в нем ветви параллельного приложения. Во втором варианте на каждом модуле работает полноценная UNIX-подобная ОС, устанавливаемая отдельно.

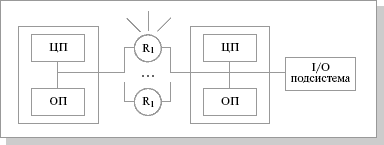

Рис.25.3. Схематический вид архитектуры с раздельной памятью
Главным преимуществом систем с раздельной памятью является хорошая масштабируемость: в отличие от SMP-систем, в машинах с раздельной памятью каждый процессор имеет доступ только к своей локальной памяти, в связи с чем не возникает необходимости в потактовой синхронизации процессоров. Практически все рекорды по производительности на сегодня устанавливаются на машинах именно такой архитектуры, состоящих из нескольких тысяч процессоров (ASCI Red, ASCI Blue Pacific).
Недостатки:
отсутствие общей памяти заметно снижает скорость межпроцессорного обмена, поскольку нет общей среды для хранения данных, предназначенных для обмена между процессорами. Требуется специальная техника программирования для реализации обмена сообщениями между процессорами;
каждый процессор может использовать только ограниченный объем локального банка памяти;
вследствие указанных архитектурных недостатков требуются значительные усилия для того, чтобы максимально использовать системные ресурсы. Именно этим определяется высокая цена программного обеспечения для массивно-параллельных систем с раздельной памятью.
Системами с раздельной памятью являются суперкомпьютеры МВС-1000, IBM RS/6000 SP, SGI/CRAY T3E, системы ASCI, Hitachi SR8000, системы Parsytec.
Машины последней серии CRAY T3E от SGI, основанные на базе процессоров Dec Alpha 21164 с пиковой производительностью 1200 Мфлопс/с (CRAY T3E-1200), способны масштабироваться до 2048 процессоров.
При работе с MPP-системами используют так называемую Massive Passing Programming Paradigm – парадигму программирования с передачей данных (MPI, PVM, BSPlib).
NUMA (nonuniform memory access) - гибридная архитектура.
Главная особенность – неоднородный доступ к памяти.
Гибридная архитектура совмещает достоинства систем с общей памятью и относительную дешевизну систем с раздельной памятью. Суть этой архитектуры – в особой организации памяти, а именно: память физически распределена по различным частям системы, но логически она является общей, так что пользователь видит единое адресное пространство. Система построена из однородных базовых модулей (плат), состоящих из небольшого числа процессоров и блока памяти. Модули объединены с помощью высокоскоростного коммутатора. Поддерживается единое адресное пространство, аппаратно поддерживается доступ к удаленной памяти, т.е. к памяти других модулей. При этом доступ к локальной памяти осуществляется в несколько раз быстрее, чем к удаленной. По существу, архитектура NUMA является MPP (массивно-параллельной) архитектурой, где в качестве отдельных вычислительных элементов берутся SMP (cимметричная многопроцессорная архитектура) узлы. Доступ к памяти и обмен данными внутри одного SMP-узла осуществляется через локальную память узла и происходит очень быстро, а к процессорам другого SMP-узла тоже есть доступ, но более медленный и через более сложную систему адресации.
Структурная схема компьютера с гибридной сетью: четыре процессора связываются между собой при помощи кроссбара в рамках одного SMP-узла. Узлы связаны сетью типа "бабочка" (Butterfly) (рис.25.4).

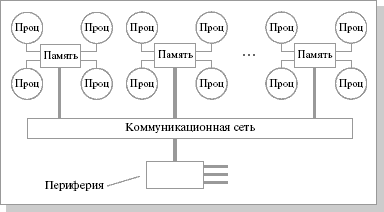

Рис.25.4. Структурная схема компьютера с гибридной сетью
Впервые идею гибридной архитектуры предложил Стив Воллох, он воплотил ее в системах серии Exemplar. Вариант Воллоха – система, состоящая из восьми SMP-узлов. Фирма HP купила идею и реализовала на суперкомпьютерах серии SPP. Идею подхватил Сеймур Крей (Seymour R.Cray) и добавил новый элемент – когерентный кэш, создав так называемую архитектуру cc-NUMA (Cache Coherent Non-Uniform Memory Access), которая расшифровывается как "неоднородный доступ к памяти с обеспечением когерентности кэшей". Он ее реализовал на системах типа Origin.
