110
A = A − 20lg(cos2 |
ϕ), |
(6.5) |
0 |
|
|
где A0 – начальное ослабление при φ =0.
То обстоятельство, что ослабление, вносимое поляризационным аттенюатором, зависит только от угла поворота пластины φ , который может быть уста-
новленный довольно точно, позволяет строить на основании рассмотренного принципа прецизионные (англ. – fine) аттенюаторы. Поляризационные аттенюаторы, например сантиметрового диапазона, имеют диапазон изменения ослабления от 1 до 60 дБ при погрешности установки для малых значений ослабления, не более 0,5 дБ, КСВ не превышает 1,15.
Контрольные вопросы
1.Какой элемент СВЧ техники называется аттенюатором?
2.Какой вид имеет матрица рассеяния идеального аттенюатора?
3.Какие параметры характеризуют свойства аттенюатора?
4.Зачем нужно обеспечивать согласование аттенюатора?
5.Какие основные применения аттенюаторов?
6.Какие физические принципы положены в конструкцию аттенюаторов?
7.Какой принцип работы предельного аттенюатора?
8.Какие типичные значения параметров предельного аттенюатора?
9.Каков принцип работы аттенюатора поглощающего типа?
10.Изменяется ли фаза электромагнитной волны при прохождении через поглощающий аттенюатор?
11.Каков принцип работы поляризационного аттенюатора?
6.6. Фазовращатели
Фазовращатели (англ. – phase shifter, phaser) предназначены для плавного или дискретного изменения фазы электромагнитной волны. Фазовращатели широко применяются в разнообразных устройствах техники СВЧ: радиоприемниках, измерительных установках, антенных системах, антенных решетках для формирования требуемой диаграммы направленности, направленных ответвителях с регулируемой связью, согласующих устройствах и др.
Идеальная матрица рассеяния взаимного фазовращателя имеет вид
|
0 |
e− j |
φ |
(6.6) |
S = |
|
0 |
. |
|
e− j φ |
|
|
||
|
|
|
|
|
Различают механические и электрические фазовращатели. Работа фазовращателя базируется на изменении электрической длины отрезка линии передачи
|
2πl |
|
|
|
|
ϕ = βl = |
|
ε − (λ/ λкр )2 |
(6.7) |
||
λ |
|||||
|
|
|
|
|
111 |
|
|
|
путем изменения геометрической длины l , критической длины волны λкр или |
||||
эффективной диэлектрической проницаемости среды ε , которая заполняет ли- |
||||
нию. |
|
|
|
|
Основные требования к фазовращателям: регулируемое изменение фазы |
||||
электромагнитной волны (как правило, от 0 до 180°); незначительная величина |
||||
вносимого ослабления; для фазовращателей, работающих в условиях высоких |
||||
уровней мощности, достаточная электрическая прочность. |
|
|||
|
Рассмотрим принцип |
работы и |
||
а |
конструктивные особенности наиболее |
|||
распространенных типов механических |
||||
φ |
||||
фазовращателей. |
|
|||
в |

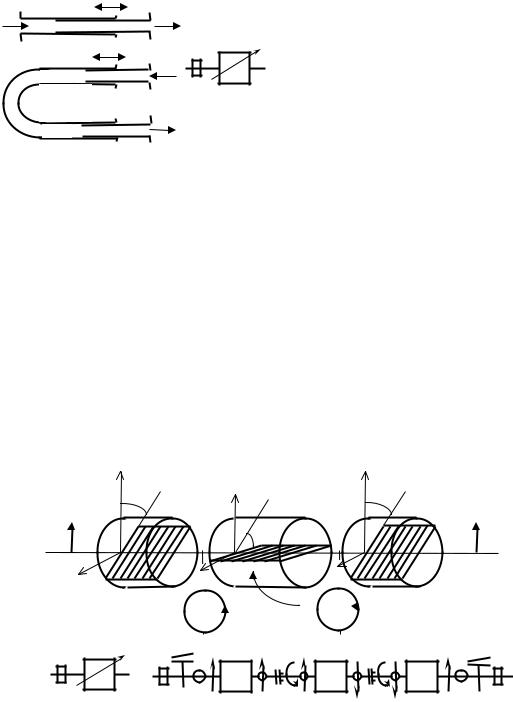

На рис.6.12,а-б изображены кон- |
|||
струкции |
фазовращателей |
соответ- |
||
б |
||||
ственно раздвижного и тромбонного |
||||
Рис.6.12. Механические фазовращатели: |
типов. В них фазовый сдвиг регулиру- |
|||
а – раздвижной; б – тромбонный; |
ется путем |
перемещения |
подвижной |
|
в – обозначение на схемах |
секции. Фазовращатели этого типа |
|||
обеспечивают изменение фазы в широких пределах. К недостаткам следует от- |
||||
нести нестабильность работы из-за наличия трущихся контактов. |
|
|||
Пластинчатый фазовращатель на основе прямоугольного волновода с |
||||
волной Н10 содержит тонкую диэлектрическую пластину, размещенную парал- |
||||
лельно узкой стенке, фазовый сдвиг зависит от положения пластины, он будет |
||||
максимальным в случае расположения пластины посредине волновода. Фазо- |
||||
вый сдвиг зависит также от частоты, поэтому при работе в диапазоне частот |
||||
следует вносить поправку к градуировке фазовращателя. Конструкции пла- |
||||
стинчатых фазовращателей напоминают конструкции поглощающих аттенюа- |
||||
торов (см. рис.6.10). Материалом для изготовления пластин являются диэлек- |
||||
трики с малыми потерями (фторопласт, полистирол, кварц и др.). С целью |
||||
уменьшения отражения длину пластины выбирают кратной числу полуволн в |
y |
45° |
І |
|
Евх |
|||
|
|
||
х |
|
х |
y |
ІІ |
y |
45° |
ІІІ |
|
|
Евых |
||||
|
θ |
|
|
|
|
|
|
|
|
|
|
|
|
х |
|
|
|
Е |
а |
Е |
φ |
p |
p |
p |
б
Рис.6.13. Поляризационный фазовращатель:
а – конструкция; б – обозначение на схемах
112
волноводе, а концы пластины или скашивают, или их оснащают четвертьволновые выступами.
Поляризационный фазовращатель состоит из трех секций (рис.6.13), кото-
рые представляют собой секции дифференциального фазового сдвига (ДФС).
Секции ДФС широко применяются в технике СВЧ. Они предназначены для задержки волны одной линейной поляризации относительно волны ортогональной линейной поляризации. Наиболее простая конструкция секции ДФС имеет вид круглого волновода с диэлектрической пластиной с малыми потерями. Существуют и другие конструкции секций ДФС, например в виде квадратного волновода с металлическими ребрами.
Принцип работы секции ДФС с диэлектрической пластиной состоит в том, что волна с линейной поляризацией, параллельной пластине, получает дополнительное запаздывание на величину дифференциального фазового сдвига φ по отношению к волне с ортогональной поляризацией ϕ = (β1 −β2 )l , где l –
длина пластины; β1 и β2 – коэффициенты фазы для волн соответственно с п а-
раллельной и ортогональной поляризациями. Наиболее распространены секции ДФС с параметрами φ = 90° (90°-секция, или четвертьволновая пластина) и
φ=180° (180°-секция, или полуволновая пластина).
Вполяризационном фазовращателе (рис.6.13) крайние 90°-секции неподвижны. Плоскости их пластин параллельны между собой и повернуты на угол 45° по отношению к плоскости поляризации падающей и отраженной волн. В практических конструкциях фазовращателей эти секции имеют переходы меж-
ду прямоугольным волноводом с волной Н10 и круглым волноводом с волной Н11 (на рисунке не показаны). Средняя 180°-секция включается через дроссельные вращающиеся сочленения и может свободно вращаться вокруг оси в обе стороны.
Входная 90°-секция представляет собой поляризатор, она трансформирует линейно поляризованную волну в волну с круговой поляризацией. Роль средней 180°-секции сводится к изменению направления вращения плоскости поляризации. Потому поворот средней секции оказывается эквивалентным внесению дополнительного фазового сдвига, который равен удвоенному углу поворота 2θ . И, наконец, роль выходной 90°-секции состоит в обратном преобразовании волны с круговой поляризацией в волну с линейной поляризацией.
Фазовый сдвиг, внесенный поляризационным фазовращателем, практи-
1 |
2 |
1 |
3 |
чески не зависит от частоты и может |
|
быть установлен с точностью до доли |
|||||
|
|
|
|
||
|
|
|
|
градуса. |
|
4 |
3 |
|
|
Фазовращатель отражающего |
|
2 |
|
типа – это собственно двухполюсник, |
|||
|
а |
|
|||
|
б |
|
с помощью которого можно регули- |
||
Рис.6.14. Отражательные фазовращатели: |
ровать фазу коэффициента отражения, |
||||
а – на основе щелевого моста; |
|
при этом его модуль близок к едини- |
|||
б - |
на основе Y - циркулятора |
|
|||
|
це. Идеальный отражающий фазовра- |
||||
|
|
|
|
113
щатель – переменное реактивное сопротивление, которое может быть реализовано в виде короткозамкнутого или разомкнутого шлейфа переменной длины. С дополнительными элементами фазовращатель отражающего типа превращается в фазовращатель проходного типа.
Принцип действия фазовращателя проходного типа, функциональная схема которого изображена на рис.6.14,а, основан на отражении электромагнитной волны от подвижных короткозамыкателей, размещенных в двух плечах щелевого моста. Короткозамыкатели размещены на одном расстоянии от щели связи и перемещаются вместе. Волна, которая подается в плечо 1, делится мостом поровну на парциальные части в плечах 2 и 3, но со сдвигом 90о. Волны, отраженные короткозамыкателями, снова делятся поровну мостом. Благодаря фазовым соотношениям между парциальными волнами в плече 1 отраженные воны компенсируют друг друга, а вся мощность поступает в выходное плечо 4. В случае изменения положения короткозамыкателей на расстояние l фаза волны, которая выходит из плеча 4, получает фазовый сдвиг φ = 4πl / Λ .
p |
|
C |
r |
|
i |
R |
|||
|
||||
|
L |
|||
n |
|
|
||
|
|
|
||
a |
б |
|
в |

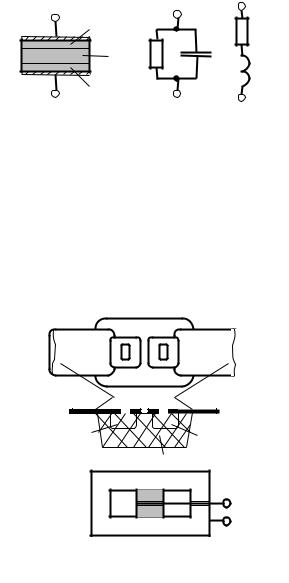

Рис.6.15. Коммутационный диод p-i-n
типа: а – конструкция; б – эквивалентная схема закрытого диода; в – эквивалентная схема открытого диода
В практических конструкциях отражательных фазовращателей на основе щелевого моста, возможна нелинейная зависимость фазового сдвига от перемещения короткозамыкателей. Однако выбором толщины общей широкой стенки между волноводами щелевого моста можно получить практически линейную зависимость [3]. Фазовращатель такой конструкции может выдерживать большой уровень мощности, потери состав-
ляют примерно 0,2 дБ. |
|
|
|
|
|
|
|
|
|
|
Несколько большие потери (до 1 дБ) имеет фазовращатель проходного |
||||||||
типа на основе ферритового циркулятора (рис.6.14,б). |
|
|
электрическим |
||||||
|
|
|
|
Фазовращатели |
с |
||||
|
|
|
управлением преимущественно реализу- |
||||||
|
|
|
ются на основе коммутационных диодов |
||||||
|
|
|
СВЧ. Наиболее распространенными яв- |
||||||
а |
Выводы |
|
ляются коммутационные диоды типа |
p- |
|||||
|
|
i-n. В диоде этого типа сильно легирован- |
|||||||
|
n |
p |
ные p- и n-области разделены высокоом- |
||||||
|
ной областью i |
с электропроводностью |
|||||||
|
i |
|
|||||||
|
|
собственного типа (рис.6.15,а), эту об- |
|||||||
|
|
|
|||||||
б |
|
|
ласть |
обычно |
называют |
базой |
диода. |
||
|
|
Вследствие значительной толщины базы |
|||||||
|
|
|
|||||||
Рис.6.16. Включения p-i-n диодов в |
p-i-n диод является инерционным прибо- |
||||||||
ром. При подаче СВЧ колебаний на запер- |
|||||||||
тракт: а – полосковый; б - волноводный |
тый |
p-i-n диод эффекта выпрямления не |
114
наблюдается, поскольку за положительный полупериод колебаний в базе диода не успевают накапливаться свободные носители заряда. Закрытый p-i-n диод для обратного напряжения изображают, например, в виде параллельного соединения активного сопротивления R в несколько килоом и общей емкости диода C в 0,3 – 1 пФ (рис.6.15,б). В случае подачи на диод управляющего положительного смещения в 1 – 2 вольта сопротивление базы падает, поскольку база наполняется свободными носителями тока – дырками из p-области и электронами из n-области. Отрицательная полуволна СВЧ колебания не успевает вытянуть из базы диода пространственный заряд. Эквивалентная схема открытого p-i-n диода имеет вид последовательного соединения активного сопротивления r в несколько ом и небольшой индуктивности выводов L (рис.6.15,в).
Время включения p-i-n диода составляет 0,1–1 мкс, выключения – в несколько раз больше. Коммутационные p-i-n диоды позволяют управлять прохождением в тракте СВЧ импульсной мощности до 100 кВт при средней мощности до 1 кВт.
l
|
l |
|
a |
l |
б |
|
l |
|
|
|

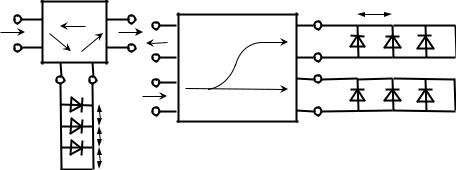

Рис.6.17. Фазовращатели с электрическим управлением:
а – на базе циркулятора; б – на базе моста
Примеры включения в тракт p-i-n диодов приведены на рис.6.16. На нем изображен поверхностно-ориентированный диод для полосковой линии (рис.6.16,а) и сдвоенный диод в резонансной диафрагме для размещения в прямоугольном волноводе (рис.6.16,б).
Примеры ступенчатых проходных фазовращателей с электрическим управлением приведены на рис.6.17. Они представляют собой комбинацию циркулятора (рис.6.17,а) или моста (рис.6.17,б) и короткозамкнутых отрезков волноводов, в которых размещены один или несколько p-i-n диодов. Если на диоды подано запирающее напряжение, их сопротивления довольно большие и фазовая задержка сигнала определяется геометрической длиной короткозамкнутых отрезков волноводов. В случае подачи отпирающего напряжения сопротивление диодов падает, и изменение фазовой задержки определяется геометрической длиной l отрезка волновода, который отсекает диод ( φ = 4πl / Λ ).
