Рис. График компонент вектора напряженности поля E вдоль пары соприкасающихся рѐбер.
Вычисление локальных полевых характеристик
Локальными значениями поля называются физические величины, характеризующие поле, вычисленные в заданной точке пространства. К
226 Глава 9 Работа с трехмерными задачами
локальным величинам электрического поля относятся потенциал U, вектор напряженности электрического поля E, вектор электрического смещения D, диэлектрическая проницаемость ε.
Для получения локальных значений поля в заданной точке пространства, нужно перейти в режим Локальные значения полевого калькулятора. Это делается нажатием кнопки
на панели инструментов, или выбором закладки Локальные значения в панели полевого калькулятора, или командой Локальные значения в меню Вид. При этом курсор примет форму
.
Каждый щелчок мышью в точку на поверхности модели приводит к обновлению полей координат и значений поля. Координаты точки пространства для вычисления локальных полевых величин могут быть также введены непосредственно в поля закладки локальных значений.

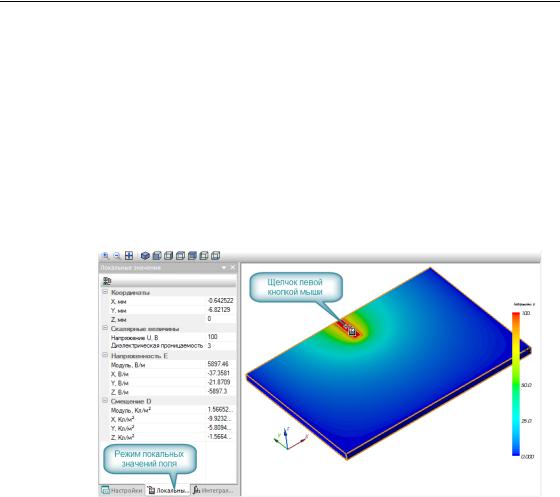

Рис. Режим локальных значений поля
В верхней части панели расположены три поля X, Y и Z для ввода координат пробной точки. Эти поля допускают ввод нужных значений. Обратно, при щелчке мышью в некоторую точку в окне картины поля, координаты X, Y и Z в панели автоматически обновляются.
Вычисление интегралов
Наряду с локальными значениями поля ELCUT способен вычислять интегральные величины, такие как заряд, механическую силу и энергию электрического поля.
В задачах электростатике вычисляются следующие интегральные величины:
Анализ результатов |
227 |
1.Электрический заряд тела вычисляется как интеграл от потока вектора электрического смещения D через замкнутую поверхность, окружающую тело.
2.Энергия электрического поля вычисляется как интеграл от плотности энергии поля по объему тела.
∫
3.Сила, действующая на тело со стороны электрического поля вычисляется как интеграл от потока тензора натяжения Максвелла T через замкнутую поверхность, окружающую тело.
Режим вычисления интегралов включается нажатием кнопки
на панели инструментов, или выбором закладки Интегральный калькулятор в панели полевого калькулятора, или командой Интегральные значения в меню Вид. При этом курсор примет форму
.
Все известные интегральные величины вычисляются интегрированием по выделенным в данный момент телам (или их внешним границам). Каждое изменение в составе выделенных тел вызывает автоматическое перевычисление интегралов.
