32.4.Самоуправляемые муфты
Самоуправляемые муфты служат для автоматического разъединения (соединения) валов в тех случаях, когда значение передаваемого валом момента или скорости превышает значение, заданное условиями эксплуатации. Рассмотренные фрикционные сцепные муфты (рис. 29.7) могут быть использованы в качестве самоуправляемых по величине передаваемого момента. В этих муфтах при перегрузках будет происходить проскальзывание полумуфт с автоматическим разъединением валов.

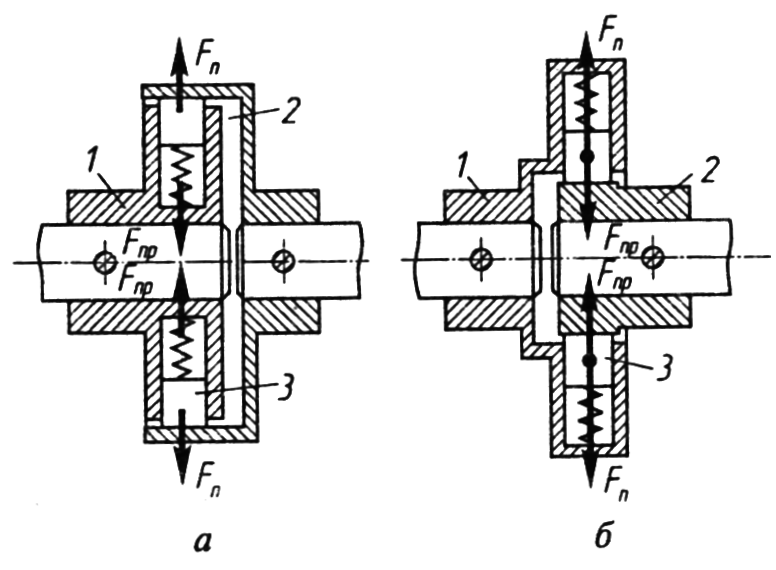

Центробежная муфта прямого действия (рис. 29.8, а) применяется для автоматического сцепления валов, а центробежная муфта обратного действия (рис. 29.8, б) – для их автоматического расцепления.
Рис. 32.147
Полумуфты 1 и 2 соединяются с помощью колодок 3, которые могут поступательно перемещаться в полумуфте 1.
В муфтах прямого действия колодки удерживаются силами упругости Fnp пружин растяжения в полумуфте 1. При вращении вала с полумуфтой 1 со скоростью ω на колодки действуют центробежные силы инерции. При увеличении скорости вращения сила инерции преодолевает силу упругости пружины и прижимает колодку к полумуфте.
В муфтах обратного действия (рис. 29.8, б) расцепление валов происходит при скорости, когда сила инерции колодки (Fn) становится равной силе упругости пружины (Fnp) и отжимает колодку от полумуфты 2.

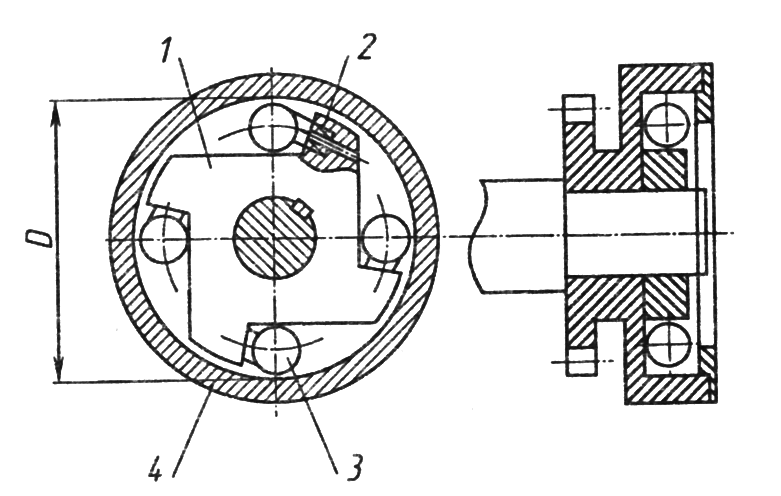

Обгонная муфта (рис. 29.9) передает движение только в одном направлении.
Рис. 32.148
Она состоит из ведущей 1 и ведомой 4 полумуфт и шариков (роликов) 3.
Принцип работы обгонных муфт состоит в следующем. Полумуфта 1 жестко закреплена на ведущем валу. При его вращении по ходу часовой стрелки шарики 3 под действием сил пружин 2 и сил инерции вкатываются в узкую часть клинового зазора полумуфт и, заклиниваясь, передают вращательный момент от полумуфты 1 к полумуфте 4, свободно сидящей на валу и являющейся зубчатым колесом.
При вращении полумуфты 1 против хода часовой стрелки шарики выходят в широкую часть клиновых зазоров и полумуфты разъединяются, т.е. вращение от вала к зубчатому колесу не передается.
Обгонные муфты нормализованы. Они обеспечивают бесшумную работу и обладают высокой нагрузочной способностью.
Заключение
Вопросы, рассмотренные в учебном пособии, позволяют студентам правильно осмыслить основные положения дисциплины «Механика».
Примеры, представленные в пособии, позволяют более глубоко освоить теоретический материал и вырабатывают умения студентов использовать его при решении конкретных технических задач.
Учебное пособие призвано помочь формированию целостного представления о дисциплине «Механика» и дать начальные сведения для изучения специальных технических дисциплин.
