30.3.2.Расчет валов и неподвижных осей на статическую прочность
Расчет на статическую прочность по номинальным напряжениям используется при проектном расчете при определении диаметров осей и валов с последующей проверкой на выносливость.
По известному номинальному напряжению в опасном сечении легко исключить случаи, в которых условия выносливости заведомо удовлетворяются. Уточненный расчет на выносливость производить нет необходимости, если .
Это выражение представляет собой упрощенный в сторону увеличения запаса прочности расчет на выносливость, в котором не учитывается изменение касательных напряжений по более благоприятному циклу, чем напряжения изгиба, и различие коэффициентов концентрации напряжений изгиба и кручения и т.д.

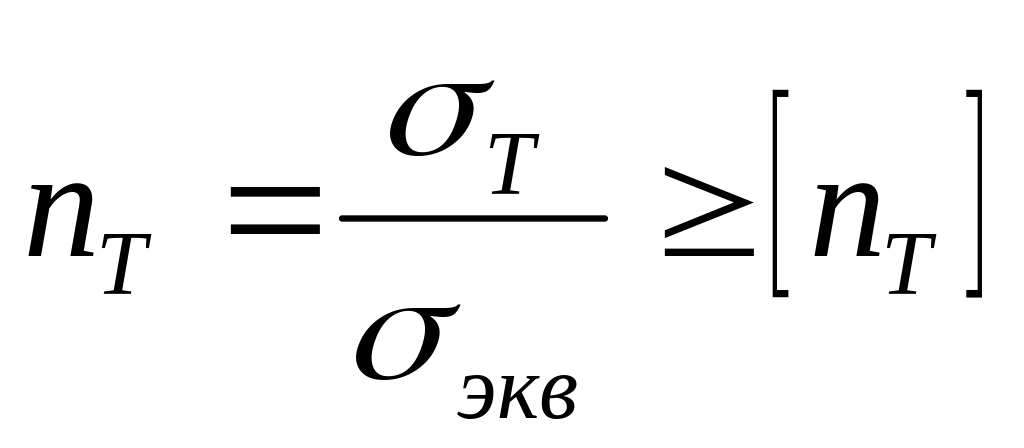

При статическом расчете валов и осей по пиковым значениям действующих нагрузок определяют запас прочности по пределу текучести
,
где экв – эквивалентные , определяемые по одной из теории прочности,
,

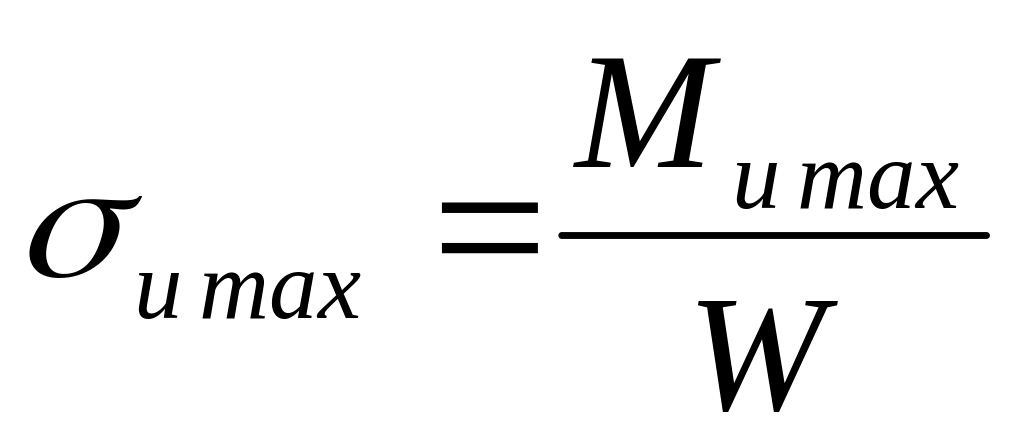

где u max – максимальные нормальные напряжения изгиба, , где W 0,1d 3;

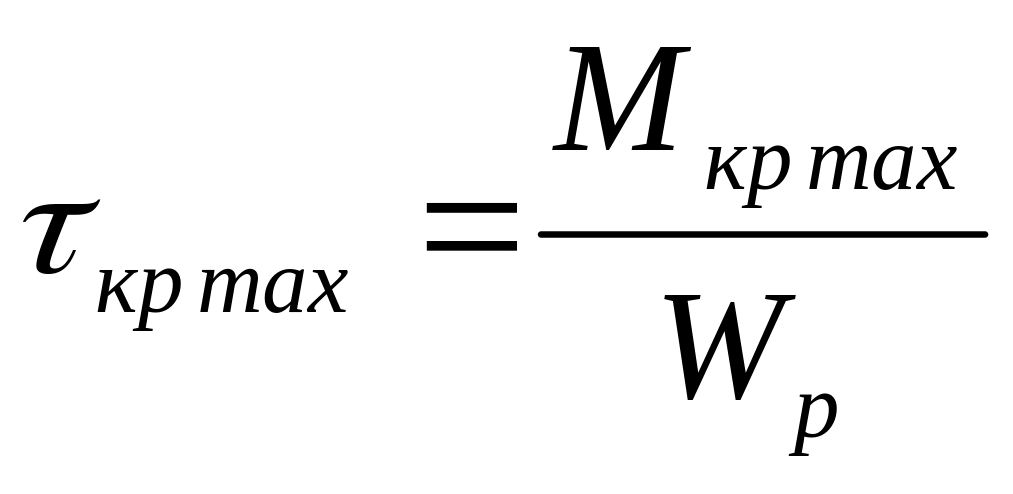

кр max – максимальные напряжения кручения, , где Wp 0,2d 3.

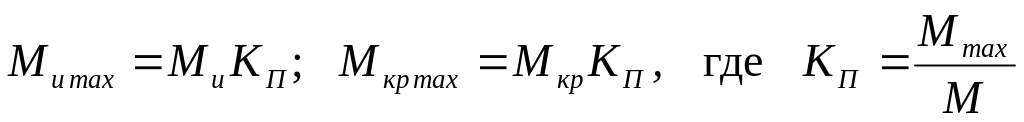

В расчетах на статическую прочность при перегрузках под Mu max и Mкр max нужно понимать номинальные моменты, умноженные на коэффициенты перегрузки, принимаемые по выбранному для установки в приводе электродвигателю, т.е.
.
Допускаемый запас прочности [nт] при расчетах на статическую прочность по перегрузкам принимают равным 1,21,8.
Статическая прочность вала считается обеспеченной при nт=[nт].
30.4.Проверочный расчет валов и осей на жесткость
Жесткость на изгиб (изгибная жесткость) осей и валов должна обеспечивать: равномерность распределения давления, по длине контактных линий зубьев зубчатых и червячных колес, катков фрикционных передач и роликов роликоподшипников; равномерность распределения давления по длине контактных поверхностей подшипников скольжения; отсутствие недопустимого перекоса колец шарикоподшипников.
Параметрами, характеризующими стержень жесткости на изгиб осей и валов является:
max – угол наклона поперечного сечения, вала или оси;
Y – наибольший прогиб оси или вала.
Для обеспечения требуемой жесткости на изгиб оси или вала необходимо, чтобы действительные значения и Y не превышали допускаемых значений [] и [Y], т.е. чтобы [], Y[Y].
Действительные значения прогибов Y и углов наклона их упругой линии определяются по известным формулам сопротивления материалов. Для упрощения расчетов можно пользоваться готовыми формулами, рассматривая ось или вал, имеющими постоянное сечение приведенного диаметра. Такие формулы приводятся в таблицах справочной и учебной литературы.
Действительные значения и Y сравниваются с допускаемыми. Существуют следующие нормы: прогиб максимальный
[Y] (0,00020,0003)l;
в месте установки зубчатых колес
[Y] (0,010,03)m,
где l – расстояние между опорами;
m – модуль зацепления.
Угол наклона под шестерней []0,001 рад; в подшипниках скольжения []0,001 рад; в радиальном шарикоподшипнике []0,01 рад. Для других подшипников даны другие значения. Расчет на жесткость производит только после расчета валов и осей на прочность, когда форма и размеры их известны.
Потребная крутильная жесткость валов определяется: различными критериями. Статические упругие угловые деформации кинематических цепей могут сказываться на точности работы машин: например, точных винторезных и зуборезных станков, делительных машин и т.п. В связи с этим углы закручивания длинных ходовых рядов тяжелых станков ограничиваются величиной =5 на 1 м длины. Для вала-шестерни достаточная крутильная жесткость может привести к увеличеннию концентрации нагрузки по длине. Для большинства валов жесткость на кручение не имеет существенного значения, и расчет не производят. Когда же деформация кручения валов должна быть ограничена, то валы рассчитывают на жесткость при кручении. При этом угол закручивания цилиндрического участка вала длиной l мм под действием крутящего момента Mк определяется:
.

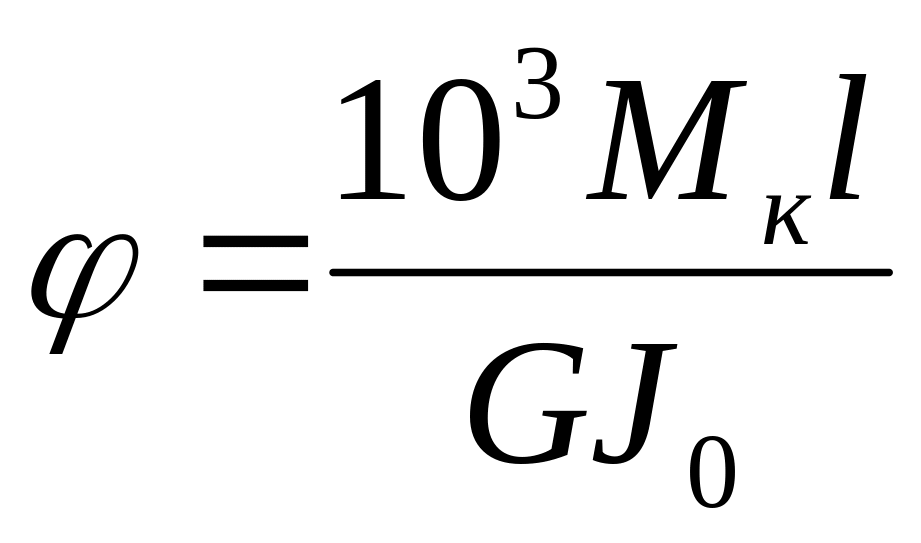

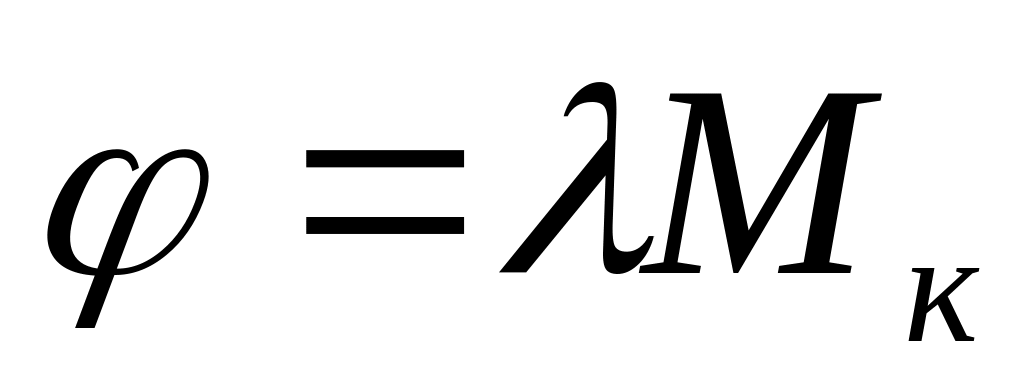

Обозначив: , получим
,
где G – модуль сдвига, МПа;
J0 – полярный момент инерции вала, мм4;

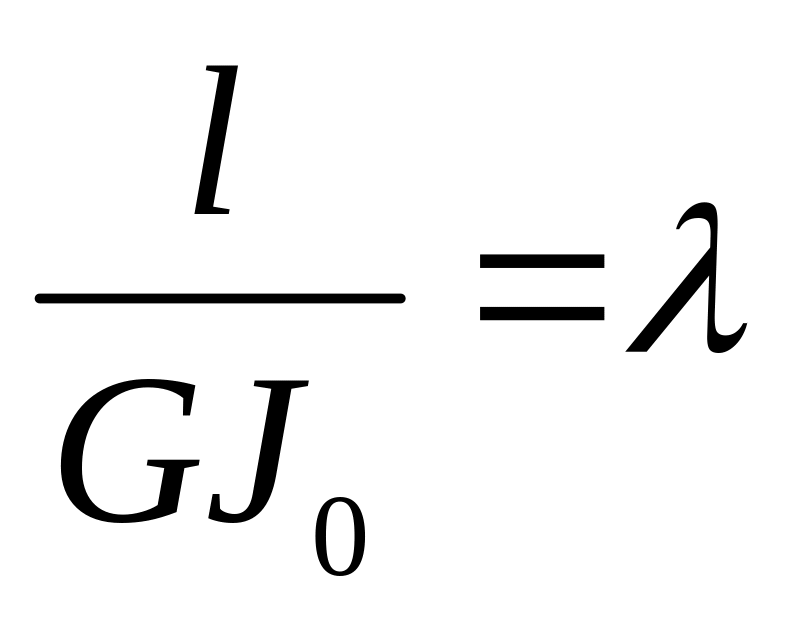

– податливость цилиндрического участка вала;
Mк – крутящий момент, Нм.

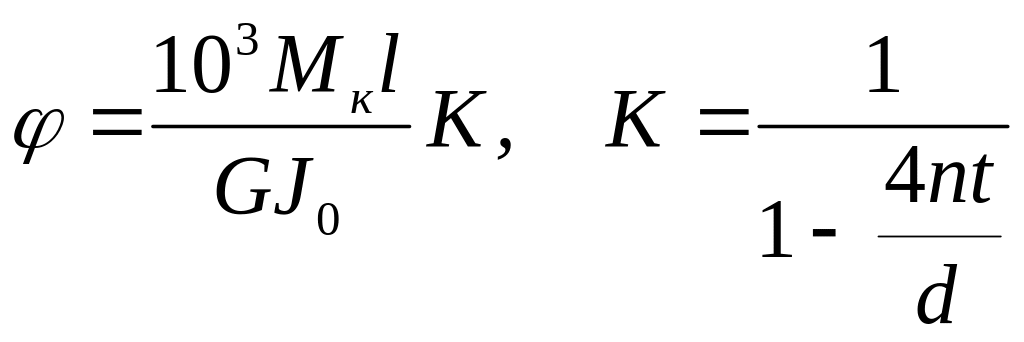

Если рассчитывается участок, ослабленный шпоночным пазом, то вводится коэффициент понижения жесткости K
,
где t – глубина шпоночной канавки;
n=0,5 – одна шпонка;
n=1,0 – две шпонки под углом 90;
n=1,2 – две шпонки под углом 120.
Податливости или углы закручивания отдельных ступеней ступенчатого вала складываются. При этом прибавляют дополнительную податливость каждого переходного участка:
,
где ;
;
r – радиус галтели;
d=d2 – d1 – (разность диаметров большей и меньшей ступеней вала).
Напрессованные ступицы можно рассматривать как работающие совместно с валами. При этом вводят дополнительные податливости. Для одного перехода:
,
где e=(0,250,33)d ; d – диаметр вала под ступицей; D – диаметр ступицы.
