16.2.Характеристики циклов напряжений
Усталостная прочность материалов при переменных напряжениях зависит от вида напряженного состояния и от характера изменения напряжений во времени.
Циклом напряжений называется однократная их смена, соответствующая полному периоду их изменения.

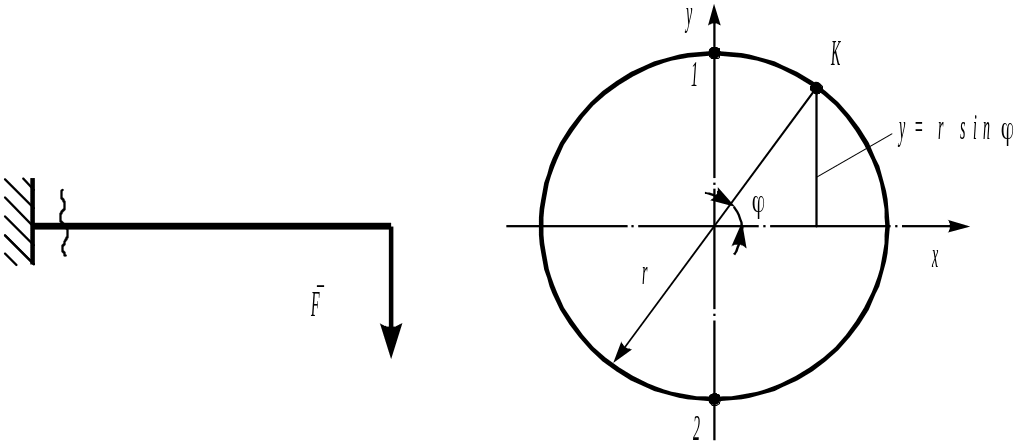

Определим напряжения в точке k, расположенной на контуре вала, вращающегося с равномерной угловой скоростью (рис. 14.1):
или
. (14.1)
Наибольшие напряжения возникают в точках 1 или 2 в зависимости от способа опирания вала и приложения нагрузки. Равенству (14.1) соответствует график изменения напряжения (σ), приведенный на рис. 14.2
Рис. 16.72
Напряжения периодически меняются во времени с периодом (T). Рассмотренный график является примером симметричного цикла. Если вдоль оси вала приложена осевая растягивающая (или сжимающая) сила N, постоянная во времени, то нормальные напряжения в той же точке k определяются выражением: где
Рис. 16.73
В зависимости от значения нормальной силы график изменения напряжений во времени может иметь вид, показанный на рис. 14.3.
Если знаки max и min различны, то такой цикл носит название знакопеременного. Если же знаки максимального и минимального напряжения одинаковы, то цикл называется знакопостоянным. В том случае, когда одно из напряжений (max или min) равно нулю, такой цикл носит название пульсирующего или отнулевого цикла.
Любой цикл напряжений характеризуется двумя параметрами:
и ,
где m – среднее постоянное напряжение цикла; a – амплитуда цикла (наибольшее значение переменной составляющей цикла напряжений).
Разность max – min = 2a называется размахом напряжений.
Рис. 16.74
Отношение напряжений называется коэффициентом асимметрии цикла.
Для пульсационного цикла p=0, а для симметричного p= –1.
Циклы, имеющие одинаковое значение коэффициента асимметрии, называются подобными.
16.3.Предел выносливости

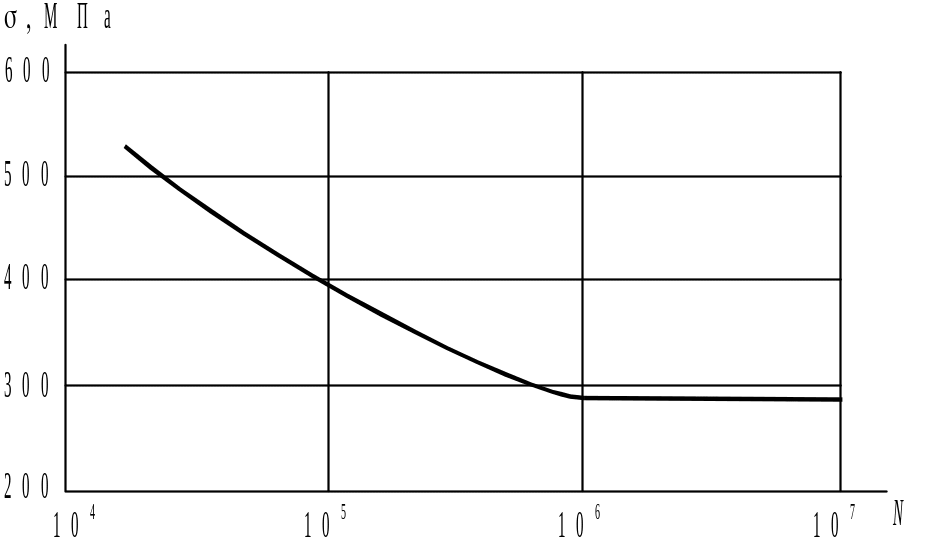

Основной характеристикой выносливости материала является получаемая экспериментальным путем кривая усталости. Ординаты кривой усталости – значения максимальных напряжений цикла, при которых происходит разрушение детали, а абсцисса – число циклов N, которое выдержала деталь до разрушения (рис. 14.4).
Рис. 16.75
Для некоторых материалов, например углеродистых сталей, кривая усталости имеет горизонтальный участок, которому соответствует напряжение σp.
Напряжение σp называется пределом выносливости материала и представляет собой характеристику его усталостной прочности.
Чаще всего испытания проводятся при симметричном цикле напряжений. В этом случае предел выносливости обозначается σ-1.
Исследование соотношений между пределом выносливости σ-1 и другими характеристиками показало, что для сталей σ-1 (0,4…0,5)σВ; для цветных металлов предел выносливости изменяется в более широких пределах:
σ-1 (0,25…0,5)σВ
где σВ – предел прочности материала.
16.4.Факторы, влияющие на усталостную прочность материала
На предел выносливости материала оказывают влияние многие факторы, в том числе концентрация напряжений, масштабный фактор, качество обработки поверхности, внешняя среда и др. Рассмотрим влияние каждого из них в отдельности.
Концентрация напряжений при циклическом изменении нагрузки вызывает в зоне очага концентрации зарождение и последующий рост трещины, который завершается усталостным разрушением.
Для учета влияния концентрации напряжений на предел выносливости вводится эффективный коэффициент концентрации напряжений kσ , равный отношению предела выносливости «гладкого» образца σp и образца с концентратором напряжений σpk:
= p/pk .
Экспериментально установлено, что коэффициент β уменьшается с увеличением коэффициента асимметрии цикла, т.е. по мере приближения нагружения к статическому, поскольку местные напряжения оказывают малое влияние на статическую прочность материала.
Масштабный фактор. Многочисленными испытаниями установлено, что усталостная прочность образцов при всех прочих равных условиях снижается с увеличением их площади поперечного сечения. Снижение усталостной прочности с увеличением размеров детали получило название масштабного фактора.
В качестве причин проявления масштабного фактора можно указать следующие:
1) статистический фактор – большая вероятность появления дефектов и перенапряженных зерен материала, что приводит к увеличению вероятности разрушения;
2) технологический фактор – влияние способа обработки детали в процессе ее изготовления;
3) производственный фактор – ухудшение качества материала с увеличением объема детали.
Влияние абсолютных размеров детали на предел выносливости материала учитывается с помощью коэффициента масштабного фактора.
Качество поверхности. Предел выносливости для образцов с полированной поверхностью выше, чем для образцов с поверхностью, обработанной резцом. Для повышения усталостной прочности деталей используются технологические методы упрочнения их поверхности, такие как наклеп поверхностного слоя путем обдувки дробью или ультразвуком, закалка токами высокой частоты и др.
Внешняя среда. Резкое снижение предела выносливости вызывает коррозия металлов. При этом в поверхностных слоях возникают трещины коррозионной усталости, приводящие к значительной концентрации напряжений.
