Обогрев экодома

Традиционные системы обогрева на угле, жидком топливе трудоемки, неудобны и более всего загрязняют отходами природную среду. Чтобы этого избежать, надо использовать систему обогрева, которая не требует много топлива, а в доме при этом тепло и уютно. Это можно сделать за счет накопления летней энергии, ее сохранения и последующего использования зимой.

В качестве основного источника энергии для обогрева экодома необходимо использовать солнце и незначительное количество растительного топлива (солома, дерево, биогаз) для приготовления пищи и в критических ситуациях. В определенных местах, где есть возможность, целесообразно использовать энергию ветра и воды, геотермальные источники.

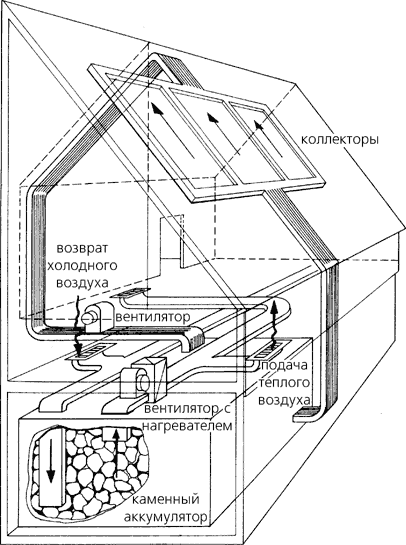

Типовая система воздушного солнечного обогрева представлена на рис. 4.4.5. Система состоит из воздушного солнечного коллектора, воздуховодов, вентилятора. Если температура в помещениях недостаточна, то горячий воздух из коллектора попадает в комнату. Более холодный воздух из комнаты подается в воздушный коллектор и подогревается в нем. Если в помещениях тепло, то горячий воздух поступает в тепловой аккумулятор. Воздух начинает циркулировать, когда работает вентилятор, который приводится в действие солнечной батареей. Такая система удобна тем, что вентилятор работает только тогда, когда солнечная батарея вырабатывает электричество и именно в это же время солнечный коллектор нагревает воздух. Весной осенью система работает на нагрев помещения и на накопление тепла в суточном аккумуляторе. Летом эта энергия накапливается в сезонном аккумуляторе.

Рис. 4.4.5 – Воздушная система солнечного обогрева с принудительной вентиляцией.

Система вентиляции экодома

Существуют две основные схемы вентиляции: с непосредственным смешиванием (традиционное проветривание через форточку или вентиляционное отверстие) чистого и загрязненного воздуха (рис. 4.4.6) и вытеснительная схема (рис. 4.4.7), когда воздух фронтом перемещается от одной стены к другой. Традиционная схема смешивания не обеспечивает высокой степени очистки воздуха, так как свежий воздух идет узким каналом, при этом чистый и загрязненный воздух постоянно перемешиваются, и в выбрасываемом воздухе присутствует большая часть свежего воздуха.

Рис. 4.4.6 – Система естественной вентиляции с идеальным смешиванием.

Для создания движения воздуха фронтом с малой скоростью от одной стены (чистый воздух) к другой (отработанный воздух), без перемешивания применяется вытеснительная схема. В такой системе достигается полное удаление отработанного воздуха при однократной замене. Вытеснительная схема вентиляции осуществляется при воздухопроницаемых стенах.

Воздухопроницаемость стен обеспечивается либо специальными пористыми материалами, либо распределенной системой мелких вентиляционных отверстий равномерно распределенных по поверхности стен.

Вытеснительную схему, применяемую для экодома в целом, необходимо дополнить традиционной схемой с контролируемым притоком и оттоком воздуха для кухни, ванной комнаты и туалета, причем вытяжку надо устраивать через туалет. В случае принудительной вентиляции необходимо применять сбалансированную систему (рис. 4.4.8).

Рис. 4.4.7 – Принудительная вентиляция и давление воздуха внутри дома.
