Холодильный цикл
Обратный цикл, в котором отнятое от охлаждаемого помещения или тела тепло передается окружающей среде (воздуху, воде), называют холодильным циклом.
В замкнутом процессе масса циркулирующего рабочего вещества постоянна; изменяется лишь его агрегатное состояние при испарении и конденсации. Циркулируя, хладагент всякий раз возвращается в исходное состояние. Следовательно, в соответствии с первым законом термодинамики (законом сохранения энергии) можно записать
Q = Q0 + L,
где L – работа, затраченная на передачу тепла.
Количество отведенного тепла Q0, измеренное в течение 1 ч, называется холодопроизводительностью (кДж):
Q0 = q0×G,
где q0 – удельная холодопроизводительность, кДж/кг;
G – часовое количество рабочего вещества, циркулирующего в установ-
ке, кг.
Эффективность работы холодильной установки характеризуется холодильным коэффициентом, под которым понимается отношение холодопроизводительности установки, то есть тепла, отнятого от охлаждаемого тела, к затраченной на этот процесс работе:
.
Когда рабочим телом холодильной установки является сжимаемое вещество (пар, газ или воздух), затрата работы приводит к сжатию этого вещества, то есть к повышению давления и температуры. В противоположность этому расширение сжимаемого рабочего тела связано с совершением им работы. Это позволяет изображать процесс холодильных установок в координатах p – v (рис. 1).

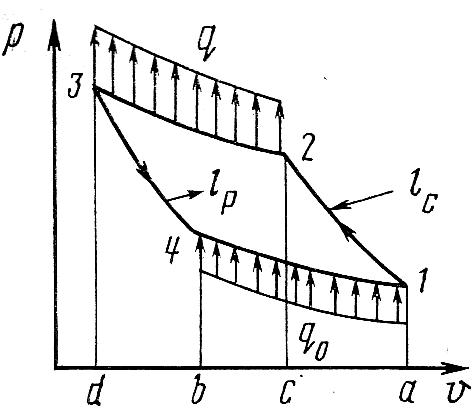

Рис. 1. Обратный цикл в координатах p – v
Термодинамическая диаграмма
Для расчета холодильных машин, изучения происходящих в них процессах используют термодинамические диаграммы хладагентов, представляющие собой набор кривых, характеризующих состояние вещества при сочетании величин термодинамических параметров.
Сочетание значений параметров характеризует состояние рабочего тела, а продвижение от одного сочетания к другому является термодинамическим процессом.
Рассмотрим энтальпийную диаграмму для хладагента фреона R12 (рис.2).
Рис. 2. Структура тепловой диаграммы p – i
Основным ориентиром состояния рабочего тела являются пограничные кривые x = 0 и x = 1.
x = 0 – состояние насыщенной жидкости.
x = 1 – состояние насыщенного пара.
Слева от x = 0 находится область переохлажденной жидкости.
Справа от x = 1 находится область перегретого пара.
Внутри между пограничными кривыми находится область парожидкостной смеси, в которой происходят процессы теплообмена.
Построение теоретического цикла холодильной машины
Для практических расчетов холодильной машины используется энтальпийная диаграмма применяемого в холодильной машине хладагента.
Рис. 3. Теоретический цикл одноступенчатой холодильной машины в координатах lg p – i
На рис. 3 процессы: 4 – 1 – кипение;
1 – 2 – сжатие;
2 – 3 – процесс конденсации;
3 – 4 – дросселирование.
Количество тепла, полученное хладагентом в процессе кипения при постоянном давлении в испарителе, то есть массовая холодопроизводительность хладагента в цикле, определится разностью
q0 = i1 – i4.
Количество тепла, отведенного от хладагента в конденсаторе при постоянном давлении:
qk = i2 – i3.
Затраченная компрессором работа выразится:
l = i2 – i1.
При дросселировании хладагента значения его энтальпии остаются постоянными, то есть i3 = i4 = const.
Цикл одноступенчатой машины определяется следующими четырьмя опорными точками с характерными температурами: кипения хладагента в испарителе T0, конденсации его в конденсаторе Tk, переохлаждения жидкого хладагента перед регулирующим вентилем Тп и температурой паров Тв, всасываемых в цилиндр компрессора.
